Дипломный проект на тему: Жилой дом на 72 квартиры

Санкт-Петербургский государственный архитектурно-строительный университет
Дипломная работа по специальности промышленно и гражданское строительство

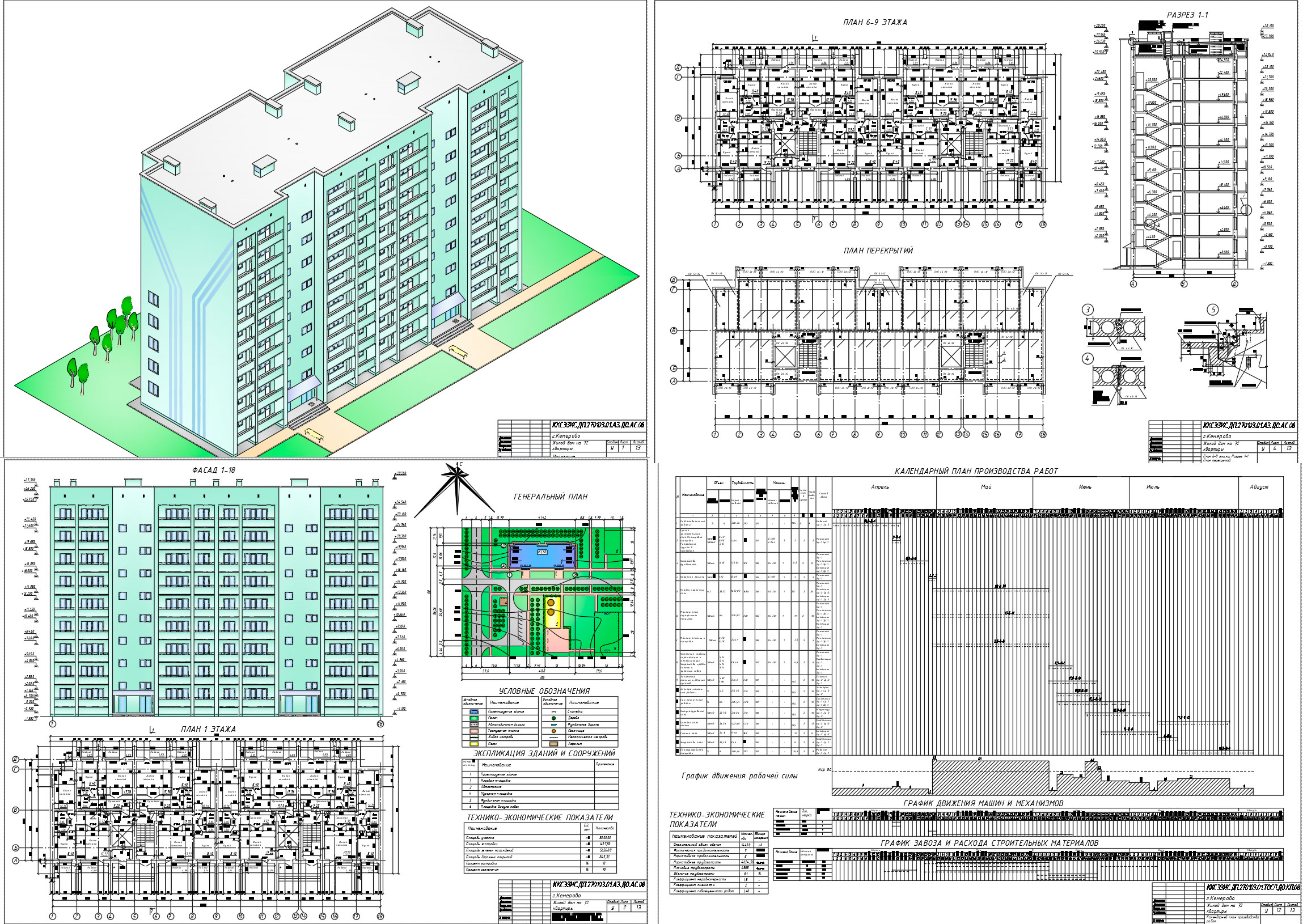

Дипломный проект на тему «Жилой дом на 72 квартиры», выполнен на основании задания на дипломное проектирование, в соответствии со справочной литературой, государственными стандартами и строительными нормами и правилами на основании проекта. Задание на дипломное проектирование на тему "Жилой дом на 72 квартиры" выполнено в полном объеме в соответствии с учебной программой и составляет 13 листов графической части (некоторые картинки вставленные в листы отсутствуют) и 112 листов пояснительной записки. Дипломный проект выполнен на основании литературы принимаемой в строительстве, целью которой является создание наиболее современного и комфортабельного здания. В проекте были использованы новые материалы и технологии. Технико-экономические показатели проекта подтверждают рациональность принятых решений.

1.1.1 Район строительства
Проектируемое здание строится в городе Кемерово.
Согласно СНиП 2.01.01-82 «Строительная климатология и геофизика» и СНиП 2.01.07-85 «Нагрузки и воздействия», район строительства имеет следующие климатические характеристики:
- глубина промерзания грунта 220 см;
- температура наружного воздуха самой холодной пятидневки минус 37°С и самых холодных суток минус 39°С;
- среднегодовое количество осадков – 429 мм;
- снежный покров – неустойчивый;
- господствующее направление ветров – юго-западное;
- четвертый район снеговой нагрузки – 450кг/м. Рельеф площадки строительства принят условно спокойным. На площадке строительства, в результате исследования грунтов выявлено, что в основании залегают следующие грунты – суглинок легкий и тяжелый, пылеватый, тугопластичный, низкопористый, влажный на глубину 8,2м; суглинок легкий, пылеватый, мягко и текучепластичный, низко и высокопористый, влажный на глубину 3,0м; суглинок легкий, пылеватый, тугопластичный, низко и высокопористый, влажный – 4,0м; суглинок легкий, пылеватый, твердый-полутвердый, высокопористый, просадочный I типа – 4,9м и почвенно-растительный слой толщиной 1,5м.

1.1.2 Генеральный план
Площадка генплана имеет прямоугольную форму с размерами 100,00м*80,00м. Здание расположено вверху застройки. Пешеходные дорожки шириной-1,5м; главная проезжая дорога - 6,0м. Санитарные и пожарные нормы проектирования соблюдены. Проектом предусматривается полное благоустройство и озеленение территории участка. Проезды, отмостка асфальтируются. Тротуары, пешеходные дорожки выложены тротуарной плиткой. Озеленение территории застройки выполнено засадкой лиственных пород деревьев, живой изгородью и газоном. Для благоустройства дворовой территории располагается Игровая площадка 8,00м*20,00м, автостоянка 20,00м*3,00м, футбольная площадка 15,00м*25,00м, площадь для выгула собак 10,00м*15,00м.

1.1.3 Объёмно-планировочное решение
Здание в плане прямоугольное девятиэтажное, высота этажа 2,8м, имеется подвал с высотой 3,0м. Для технического обслуживания крыш предусмотрены выходы. По правилам пожарной безопасности предусмотрены пожарные лестницы. Проветривание квартир и коридоров естественное, а так же через блоки вытяжной вентиляции, расположенных в санузлах и кухнях. Помещение чердака проветривается и освещается при помощи слуховых окон. Здание состоит из одной жилой части. Под частью здания располагается подвал, где запроектированы технические помещения. Жилая часть здания составляет 9 этажей, на каждом этаже 4 однокомнатные и 4 двухкомнатные квартиры. Сообщение между этажами происходит с помощью лестнично-лифтового холла, состоящего из лестничных клеток и лифтовой кабины. Класс здания II, степень огнестойкости II, степень долговечности II.

1.2 Архитектурно-конструктивное решение
Проектируемое здание бескаркасное, кирпичное с наружными и внутренними несущими стенами. Пространственная жесткость здания обеспечивается взаимной работой наружных и внутренних несущих стен, плит перекрытия и покрытия. Связь наружных и внутренних несущих стен осуществляется перевязкой рядов кладки и ленточным фундаментом. Плиты перекрытия и покрытия являются горизонтальными диафрагмами жесткости. Достаточная жесткость обеспечивается за счет площади опирания концов плит на несущие стены на глубину 120 мм., анкеровкой и создания жесткого диска путем замоноличивания швов цементно-песчанным раствором марки 100.

1.2.1 Фундаменты
Так как в результате исследований грунты выявлены не просадочные. Было принято использовать ленточный сборный фундамент из крупных блоков. Глубина заложения фундамента. 3,58 м, глубина промерзания 2,00 м. Сборные ленточные фундаменты под стены состоят из фундаментных блоков-подушек марок Ф14; Ф14-12; Ф14-8; Ф16; Ф-12 (по ГОСТ 23009-78) и стеновых фундаментных блоков ФБС 14, ФБС 14-12, ФБС 16, ФБС 16-12 (по ГОСТ 21104-79) изготовленные из бетона класса В15. Фундаментные бетонные подушки укладывают непосредственно на песчаную подготовку толщиной 100... 150мм, которая должна быть тщательно утрамбована. Фундаментные бетонные блоки укладываются на растворе с обязательной перевязкой, вертикальных швов 20мм. Вертикальные колодцы, образующиеся торцами блоков, тщательно заполняют раствором. Связь между блоками продольных и угловых стен обеспечивается перевязкой блоков и закладкой в горизонтальные швы арматурных стальной сеткой диаметром 6мм. Между подушками и блоками где большое расстояние замоноличивается бетоном класса В15.
Горизонтальная гидроизоляция была принята из Технониколя с технологией наплавления. Вертикальная гидроизоляция выполняется из жидкой резины GPSpraykote® используемая в качестве гидроизоляционной мембраны фундамента. Данный материал создан по оригинальной технологии и обладает такими физико-химическими свойствами, которые позволяют работать в широком диапазоне применения длительное время. Полное отсутствие протечек обеспечивается за счет бесшовности и единой монолитности, исключительной адгезии ко многим строительным основаниям и высокой эластичности, что важно в конструкциях, где возможно образование трещин при усадке грунта. Особенность нанесения жидкой резины дает возможность распыления покрытия в крайне стесненных условиях.

Содержание
Введение 6
1 Архитектурно-строительный раздел 7
1.1 Общая часть 7
1.1.1 Район строительства 7
1.1.2 Генеральный план 7
1.1.3 Объёмно-планировочное решение 8
1.2 Архитектурно-конструктивное решение 8
1.2.1 Фундаменты 8
1.2.2 Стены и перегородки 9
1.2.3 Плиты перекрытия 11
1.2.4 Лестницы 11
1.2.5 Крыша, кровля, водоотвод 11
1.2.6 Окна, двери 12
1.3. Ведомость отделка помещений 13
1.4. Эксикация полов 14
1.5. Спецификация сборных элементов 16
1.6. Спецификация элементов заполнение проемов 17
1.7 Инженерное оборудование здания 17
1.7.1 Отопление 17
1.7.2 Водоснабжение 17
1.7.3 Канализация 18
1.7.4 Энергоснабжение 18
1.7.5 Радио 18
1.7.6 Телевидение 18
1.7.7 Телефонизация 18
1.7.8 Мусоропровод 18
1.8 Технико-экономические показатели 19
2 Расчётно-конструктивный раздел 20
2.1 Расчёт ребристой плиты покрытия 20
2.1.1 Подсчет нагрузок на плиту покрытия 21
2.1.2 Расчет полки 22
2.1.3 Расчет поперечного ребра 23
2.1.4 Статический расчет плиты в продольном направлении (продольных ребер) 25
2.1.5 Определение геометрических характеристик продольных ребер 27
2.1.6 Предварительная напряжение и его потери 28
2.1.7 Проверка прочности нормального сечения продольных ребер 29
2.1.8 Расчет прочности сечений, наклонных к продольной
оси панели, на действие поперечной силы 29
2.1.9 Расчет по образованию трещин, нормальных к продольной
оси плиты, в стадии изготовления, транспортировки и монтажа 30
2.1.10 Определение диаметра подъемных петель 30
2.2 Расчёт фундамента 31
2.2.1 Определение отметки подошвы фундамента 31
2.2.2 Определение количества фундаментных блоков по высоте 32
2.2.3 Определение ширины подушки 33
2.2.4 Сбор нагрузок 33
2.2.4.1 Расчёт нагрузки на 1м² кровли 33
2.2.4.2 Расчёт нагрузки на 1м² плиты покрытия 34
2.2.4.3 Расчёт нагрузки на 1м² плиты перекрытия 35
2.2.5 Расчёт нагрузки на 1м длины фундамента 36
2.2.6 Определение требуемой ширины подушки фундамента 37
2.2.7 Определение расчётного сопротивления R 37
2.2.8 Уточнение ширины подушки ленточного фундамента 37
2.2.9 Проверка подобранной ширины подушки фундамента 37
2.2.10 Расчёт ленточного фундамента по материалу 38
2.2.11 Нагрузка с учётом коэффициента надёжности по ответственности γn 38
2.2.12 Отпор грунта p 38
2.2.13 Длина консольного участка фундамента 38
2.2.14 Определение поперечной силы, приходящейся
на метр длины фундамента 38
2.2.15 Изгибающий момент, действующий по краю фундаментного блока 38
2.2.16 Определение требуемой площади арматуры подушки 38
2.2.17 Определение диаметра подъемных петель 39
3 Технологический раздел 40
3.1 Технологическая карта на устройство фундамента 40
3.1.1 Область применения карты 40
3.1.2 Подсчёт объёмов работ 40
3.1.3 Калькуляция трудовых затрат и заработанной платы 41
3.1.4 Расчёт состава комплексной бригады 41
3.1.5 Указания по производству работ 42
3.1.6 Указания по технике безопасности 45
3.1.7 Расчёт технико-экономических показателей 46
3.2 Технологическая карта на монтаж 46
3.2.1 Область применения карты 46
3.2.2 Подсчёт объёмов работ 46
3.2.3 Калькуляция трудовых затрат и заработанной платы 47
3.2.4 Расчёт состава комплексной бригады 47
3.2.5 Указания по производству работ 48
3.2.6 Указания по технике безопасности 50
3.2.7 Расчёт технико-экономических показателей 51
3.3 Технологическая карта на кирпичную кладку 52
3.3.1 Область применения карты 52
3.3.2 Подсчёт объёмов работ 52
3.3.3 Калькуляция трудовых затрат и заработанной платы 52
3.3.4 Расчёт состава комплексной бригады 53
3.3.5 Указания по производству работ 53
3.3.6 Указания по технике безопасности 55
3.3.7 Расчёт технико-экономических показателей 57
3.4 Технологическая карта на устройство кровли 57
3.4.1 Область применения карты 57
3.4.2 Подсчёт объёмов работ 58
3.4.3 Калькуляция трудовых затрат и заработанной платы 58
3.4.4 Расчёт состава комплексной бригады 59
3.4.5 Указания по производству работ 59
3.4.6 Указания по технике безопасности 60
3.4.7 Расчёт технико-экономических показателей 62
3.5. Календарный план 63
3.5.1 Ведомость подсчёта объемов работ 63
3.5.2 Ведомость затрат труда и машинного времени 65
3.5.3 Карточка-определитель ресурсов и затрат календарного плана 68
3.5.4 Указания по производству работ 69
3.5.4.1 Подготовительные работы 69
3.5.4.2 Земляные работы 70
3.5.4.3 Устройство фундамента 71
3.5.4.4 Гидроизоляция фундаментов 71
3.5.4.5 Кирпичная кладка стен 72
3.5.4.6 Монтаж железобетонных конструкций 72
3.5.4.7 Кровельные работы 72
3.5.4.8 Заполнение оконных и дверных проёмов 72
3.5.4.9 Электромонтажные работы 73
3.5.4.10 Сан - технические работы 74
3.5.4.11 Отделочные работы 74
3.5.4.12 Устройство полов из линолеума 75
3.5.5 Выбор ведущего механизма 75
3.5.6 Расчёт потребности в строительных машинах, механизмах, в ручном инструменте 75
3.5.7 Ведомость потребности в материалах 78
3.5.8 Указания по технике безопасности 85
3.5.8.1 Земляные работы 85
3.5.8.2 Монтаж фундаментов 85
3.5.8.3 Гидроизоляция фундаментов 85
3.5.8.4 Кирпичная кладка стен 85
3.5.8.5 Монтаж железобетонных конструкций 85
3.5.8.6 Кровельные работы 86
3.5.8.7 Заполнение оконных и дверных проёмов 86
3.5.8.8 Электромонтажные работы 86
3.5.8.9 Отделочные работы 87
3.5.8.10 Сварочные и газопламенные работы 87
3.5.9 Технико-экономические показатели 88
3.1 Стройгенплан 90
3.6.1 Основные решения по СГП 90
3.6.2 Расчёт потребности во временных зданиях и сооружениях 90
3.6.3 Расчёт потребности в складских помещениях 92
3.6.4 Расчёт временного водоснабжения 93
3.6.5 Расчёт временного электроснабжения 96
3.6.6 Расчёт технико-экономических показателей 98
4 Экономический расчёт 99
4.1 Информация о ценаобразующих факторах 99
4.2 Локальный сметный расчёт №1 100
4.3 Объектная смета 106
4.4 Технико-экономические показатели 107
Заключение 108
Список литературы 109
