Архитектурно-конструктивная разработка девятиэтажного крупнопанельного жилого дома

Южно-российский государственный политехнический университет им. М.И.Платова
Кафедра промышленного и гражданского строительства, геотехники и фундаментостроения
Курсовая работа по дисциплине "Архитектура промышленных и гражданских зданий и сооружений"
На тему: "Архитектурно-конструктивная разработка девятиэтажного крупнопанельного жилого дома"
Новочеркасск 2014

В данном курсовом проекте разработано 9-ти этажное панельное здание на 36 квартир. Размеры здания в осях 21,0х14,4м и высотой этажа 2,8 м.
Конструктивная схема – с продольными несущими стенами. Здание выполнено с устройством подвальных хозпомещений и полупроходного чердака.
Графическая часть содержит фасад, план типового этажа, разрез 1-1, план фундаментов, план секции, генеральный план, узлы, план техподполья, план междуэтажного перекрытия, план крыши.
Курсовой проект содержит 3 лист формата А1 графической части, 11 страниц пояснительной записки, содержащей 5 рисунков и 7 источников.
В курсовом проекте рассмотрено объемно-планировочное решение и технико-экономическая оценка здания, дано краткое описание конструктивных решений, рассмотрены генеральный план участка и инженерное оборудование здания.

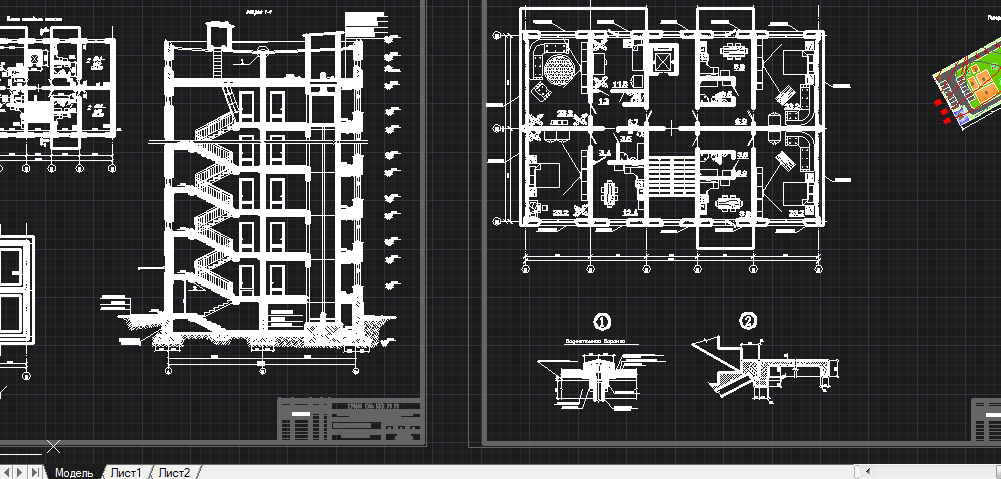

Состав: Фасад, план типового этажа, разрез 1-1, план фундаментов, план секции, генеральный план, узлы, план техподполья, план междуэтажного перекрытия, план крыши. Язык документа

Софт: AutoCAD 2012

Каталог / Строительство / Проекты домов / Многоэтажные жилые дома / Архитектурно-конструктивная разработка девятиэтажного крупнопанельного жилого дома

Просмотр файлов
Архитектурно-конструктивная разработка девятиэтажного крупнопанельного жилого дома/
Архитектурно-конструктивная разработка девятиэтажного крупнопанельного жилого дома/Архитектурно-конструктивная разработка многоэтажного крупнопанельноо жилого дома.dwg
Архитектурно-конструктивная разработка девятиэтажного крупнопанельного жилого дома/Пояснительная записка (девятиэтажное панельное).doc
