Конкурс асов 3D-моделирования

Блок - секция 9-этажная 27-квартирная торцевая левая

БПОУ "Омский строительный колледж"
Специальность: СиЭЗиС
Дисциплина: "Архитектура зданий"
Проект на тему: Блок - секция 9-этажная 27-квартирная торцевая левая
Омск 2018

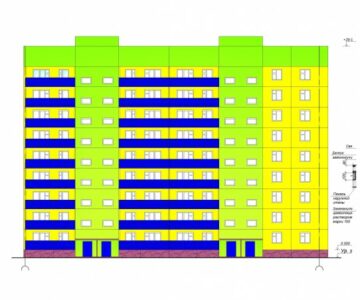

Блок - секция 9-этажная 27-квартирная торцевая левая.
Проектируемое здание располагается в г. Смоленск на участке площадью 3850м 2. Здание расположено с учетом господствующих ветров, летнего западного и зимнего южного,
Температура наиболее холодной пятидневки -25 град.С,
Средняя температура наружного воздуха, °С, отопительного периода-2град.С
Продолжительность, сут, отопительного периода-209 сут.

Строительные конструкции:
Фундаменты - ленточные монолитные железобетонные
Стены наружные - керамзитобетонные панели толщиной 30см
Стены внутренние - сборные железобетонные панели толщиной
16см.
Перекрытия - сборные железобетонные многопустотные плиты
Перегородки - гипсобетонные толщиной 8см
Лестницы - сборные железобетонные марши и площадки.
Балконы - сборные железобетонные плиты.
Ограждения - лестничные ограждения из нержавеющей стали.
Покрытие - ребристые железобетонные панели
Крыша - с холодным чердаком и внутренним водостоком.
Кровля - из рулонных материалов.
Двери наружные - стальные
Двери внутренние - стальные, деревянные
Окна - деревянные
Проектируемое здание имеет стеновой остов с продольными несущими стенами размером в осях 11,52х15,6 м.
Жесткость здания обеспечивается за счет совместной работы наружных и внутренних стен, монолитного диска плит перекрытия,и за счет лестничной клетки.

Форма здания в плане прямоугольная. Размеры здания
-в осях А-В 11520мм
-в осях 1-6 15600мм
Здание состоит из 9-ти этажей.
-высота здания - 31,21м.
-высота этажа - 3м.
-отметка земли: -1000 мм.
Квартиры :
однокомнатные 18шт.
трехкомнатные 9шт.
Планировка квартир секционная, комнаты раздельные.
Во всех квартирах, сан.узлы расположены россыпью
Проектируемое здание имеет неограниченную ориентацию.
Выполнена горизонтальная привязка от существующего здания.
Произведено благоустройство территории, посажены деревья и
кустарники. Так же ограждение площадок в виде деревьев . Вблизи
проектируемого здания предусмотрены проездные дороги. На
территории проектируемого здания предусмотрена автостоянка.

ТЭП схемы организационной планировки земельного участка:
Площадь участка-3850м2
Площадь застройки-1839,21м2
Плотность застройки-47,77%
Площадь озеленения-1711,89м2
Плотность озеленения-44,46%
Протяженность дорог-99,44м

Содержание
1.1 Введение
1.2 Природоохранные мероприятия
1.3 Схема организационной планировки
земельного участка
2. Архитектурно-конструктивная часть
2.1 Исходные данные
2.1.1 Строительные конструкции и изделия
2.2 Объемно-планировочное решения
2.3 Конструктивное решения
2.3.1 Фундаменты
2.3.2 Стены
2.3.2.1 Теплотехнический расчет наружной стены
2.3.3 Перегородки
2.3.4 Перекрытия
2.3.4.1 Чердачные перекрытия
2.3.4.2 Теплотехнический расчет чердачного перекрытия
2.3.5 Лестницы
2.3.6 Крыша
2.3.7 Окна
2.3.8 Двери
2.3.9 Полы
2.4 Спецификация сборных конструкций
2.4.1 Спецификация оконных и дверных блоков
2.5 Антикоррозийная защита строительных конструкций
2.6 Отделка
2.7 Инженерное оборудование
2.8 Литература

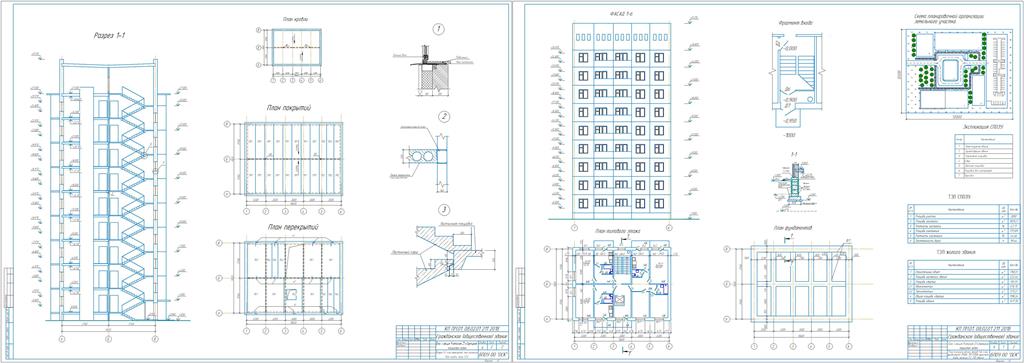

Состав: Пояснительная записка, план типового этажа, план фундамента,сечение фундамента, план перекрытий, план покрытия, план кровли, СПОЗУ,ТЭП СПОЗУ, ТЭП здания, разрез 1-1, фасад, конструктивные узлы Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Строительство / Проекты домов / Многоэтажные жилые дома / Блок - секция 9-этажная 27-квартирная торцевая левая

пояснительная.kdw
первый.cdw
второй.cdw
