Донбасская национальная академия строительства и архитектуры
Кафедра архитектурного проектирования и дизайна архитектурной среды
Курсовой проект по дисциплине «Архитектура зданий и сооружений»
На тему: «Многоэтажный жилой дом»
Макеевка 2018

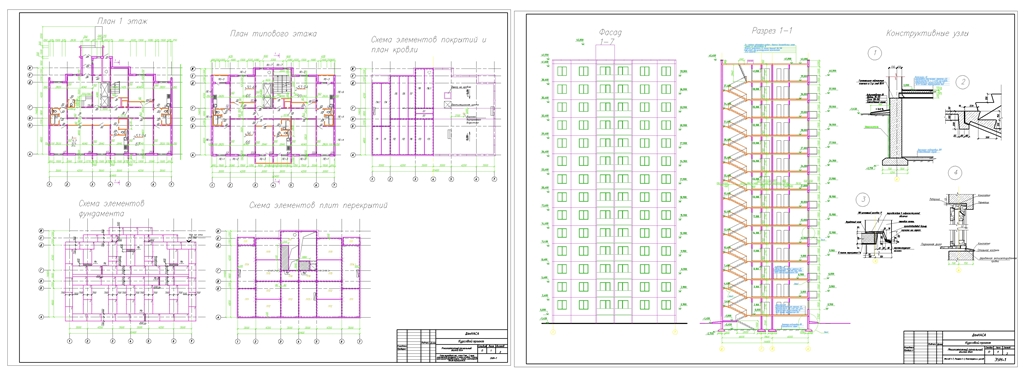

Исходные данные для проектирования четырнадцатиэтажного панельного жилого дома
1. Архитектурно – планировочное решение:
- фундаменты: Ленточные крупнопанельные;
- стены: Двухслойные панели;
- перекрытие: Плоские панели;
- лестница: Марши с полуплощадками;
- крыша: Совмещенная невентилируемая;
- место строительства: Днепропетровской области;
- глубина промерзания почвы: 1200мм;
- зона влажностью: сухая.
2. Объемно планировочные решение:
- этажность здания: 14 этажей;
- конфигурацию здания в плане: прямоугольная;
- размеры здания плане в крайних осях: длина- 20,4 м., ширина – 14,4 м.;
- высота здания: 45,05 м., высота этажа: 3 м.;
- имееться подвал высотой: 2,19 м.;
- планировочное решение здания: жилое – секционное.
1-х секционный 14-ти этажный жилой дом.
Здание имеет 1 подъезд, который оборудован пассажирским и грузовым лифтом, а также мусоропроводом.
Количественный и качественный состав запроектированных квартир:
2-комнатных: 26 квартир; общей площадью квартир = 66 м2
3-комнатных: 14 квартир; общей площадью квартир = 91 м2
4-комнатных: 1 квартира; общей площадью квартиры = 92 м2
Жилая площадь ПЖ = 1685 м2
Вспомогательные площади ПВ = 1393 м2
Полезная площадь ПП = 3078 м2
Строительный объем Соб = 13 234 м3
Данная работа представляет собой проект четырнадцатиэтажного панельного жилого дома в днепропетровской области.
Содержание
1. Введение
2. Архитектурно – планировочное решение
3. Объемно-планировочные решение
4. Архитектурно-конструктивные решение
4.1 Фундаменты
4.2 Стены
4.3 Перекрытия
4.4 Покрытия
4.5 Кровля
4.6 Лестничные марши и площадки
4.7 Сантехкабины
4.8 Балконы
4.9 Вентиляционные блоки.
4.10 Окна и двери
4.11 Полы
5. Наружная и внутренняя отделка
6. Инженерное оборудование
7. Список литературы
