Двадцатиэтажный ссемидесяти шести квартирный жилой дом

"Белорусско-Российский университет" г. Могилев
Кафедра промышленное и гражданское строительство
Дипломный проект
На тему «20 этажный 76 квартирный жилой дом»
Могилев 2009

Содержание дипломного проекта:
Графическая часть содержит 10 листов А1 (1.Архитектурно-строительный раздел, 2. Конструктивный раздел 3. Технологический раздел, 4.Организационно строительный раздел)
Пояснительная записка содержит 180 листов А4.
Содержание пояснительной записки
Введение
1 Архитектурно-строительный раздел
1.1 Исходные данные
1.2 Генеральный план
1.3 Объемно-планировочное решение
1.4 Конструктивные решения
1.5 Санитарно-техническое и инженерное оборудование
1.5 Теплотехнический расчет покрытия
2 Конструктивный раздел
2.1 Расчет и конструирование монолитной железобетонной плиты
2.1.1 Исходные данные
2.1.2 Определение нагрузки на 1 м2 перекрытия и подбор рационального сечения плиты
2.1.3. Определение усилий, возникающих в плите от внешней нагрузки
2.1.4 Расчет прочности нормальных сечений плиты (подбор сечения
рабочей арматуры)
2.2 Расчет и конструирование второстепенной балки
2.2.1 Расчет нагрузки, действующие на 1 м.п второстепенной балки
2.2.2 Усилия, возникающие в балке от действия внешней нагрузки
2.2.3 Расчет прочности сечений, нормальных к продольной оси балки
2.2.4 Расчет прочности сечений, наклонных к продольной оси балки
2.2.5 Построение эпюры материалов второстепенной балки
2.3 Расчет перемычки ПР-2
2.3.1 Нагрузки и воздействия
2.3.2 Определение усилий, возникающих в сечениях перемычки от действия внешней нагрузки
2.3.3 Расчет прочности наклонных сечений на поперечную силу
2.3.4 Расчет монтажных петель
3. Технологический раздел
3.1 Патентный поиск
3.1.1 Патентный поиск на инструмент для связки арматуры
3.1.2 Патентный поиск для фиксации арматуры.
3.1.3 Патентный поиск устройства опалубки.
3.1.4 Патентный поиск арматурная сетка.
3.2 Выбор машин и механизмов для производства строительных работ
3.2.1 Выбор башенного крана для возведения надземной части здания
3.2.2 Технико-экономическое сравнение вариантов башенных кранов
3.3 Технологическая карта на возведение типового этажа
3.3.1 Область применения технологической карты
3.3.2.Нормативные ссылки
3.3.3 Характеристики применяемых материалов и изделий
3.3.4 Организация и технология производства работ
3.3.4.1 Опалубочные работы
3.3.4.2 Арматурные работы
3.3.4.3 Бетонирование колонн и балок перекрытий
3.3.4.4 Распалубливание конструкций
3.3.5 Потребность в материально-технических ресурсах
3.3.6 Контроль качества и приёмка работ
3.3.7 Техника безопасности, охрана труда и окружающей среды
3.3.8 Калькуляция и нормирование затрат труда
3.4 Технологическая карта на устройство теплоизоляции наружных стен методом «Термошуба»
3.4.1 Область применения технологической карты
3.4.2 Нормативные ссылки
3.4.3 Характеристики применяемых материалов и изделий
3.4.4 Организация и технология производства работ
3.4.4.1 Подготовительные работы
3.4.4.2 Крепление плит утеплителя
3.4.4.3 Устройство защитного покрытия
3.4.4.4 Устройство отделочного покрытия
3.4.5 Потребность в материально-технических ресурсах
3.4.6 Контроль качества и приемка работ
3.4.7 Техника безопасности, охрана труда и окружающей среды
3.4.8 Калькуляция затрат труда
4 Организационно строительный раздел
4.1 Определение продолжительности строительства
4.2 Выбор основных методов производства работ и решений по организации поточного возведения объекта
4.2.1 Земляные работы
4.2.2 Выбор машин для земляных работ
4.2.3 Монтаж монолитных конструкций
4.2.4 Выбор машин для монтажных работ
4.2.5 Ограждающие конструкции и внутренние перегородки
4.2.6 Устройство кровли из ру¬лонных материалов
4.2.7 Малярные работы
4.2.8 Устройство полов
4.3 Сетевой график производства работ по объекту
4.3.1 Подсчет объемов и трудоемкостей выполняемых работ
4.3.2 Карточка-определитель сетевого графика
4.3.3 Расчет сетевого графика
4.3.4 Технико-экономические показатели сетевого графика
4.4 Строительный генеральный план
4.4.1 Определение потребности во временных зданиях и сооружениях
4.4.5 Технико-экономические показатели стройгенплана
4.5 Решения по технике безопасности и охране окружающей среды
5. Экономический раздел
5.1 Общее положение
5.2 Сметные расчеты
5.2.1 Локальная смета на общестроительные работы
5.2.2 Объектная смета
5.3 Определение сметной стоимости СМР в текущих ценах
5.4 Технико-экономическая оценка объекта
6 Охрана труда
6.1 Идентификация и анализ вредных и опасных факторов в
проектируемом объекте
6.2 Технические, технологические, организационные решения по
устранению опасных и вредных факторов. Разработка защитных средств
6.3 Разработка мер безопасности при эксплуатации объекта
7 Энерго – и ресурсосбережение
7.1 Учёт энергоресурсов
7.2 Экономия тепловой энергии
7.3 Экономия электроэнергии
7.4 Снижение потребления воды
Список литературы

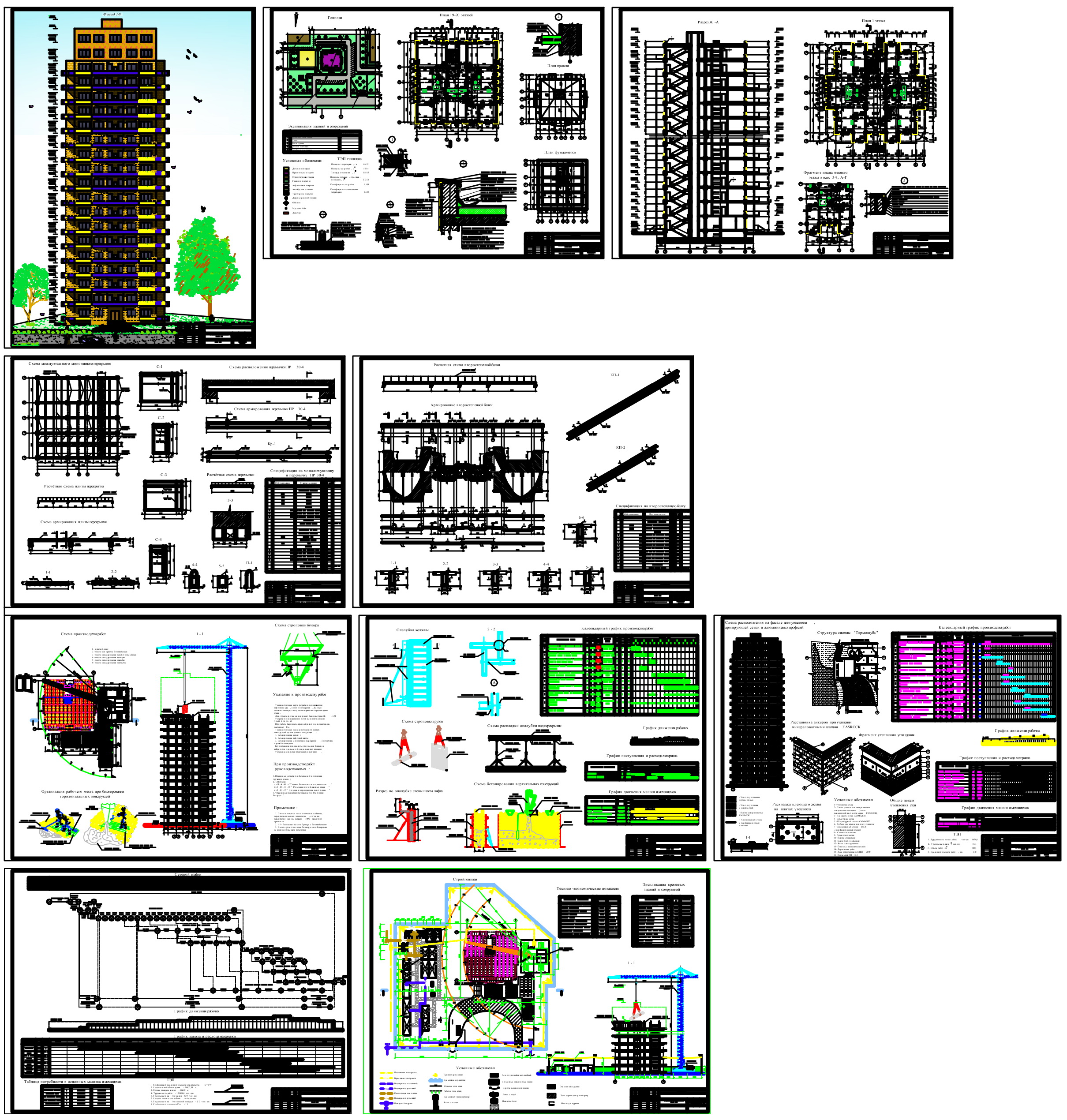

Состав: Графическая часть: 1 - (Фасад 1-9), 2- (генплан, план 19-20 этажа, план кровли план фундаментов, узлы) 3 - (разрез Ж-А, план 1 этажа, фрагмент плана типового этажа в осях 3-7, А-Г, узел 5) 4 - (Схема междуэтажного монолитного перекрытия, рас- четные схема плиты перекрытия и перемычки, схема армирования плиты и перемычки, схема расположе- ния перемычки, сечения, сетки, каркас, спецификация), 5-(Схема междуэтажного монолитного перекрытия, рас- четная схема, армирование второстепенной балки, эпюра материалов, сечения, пространственные каркасы, спецификация), 6 (Технологическая карта на возведение типового этажа), 7 - (Технологическая карта на возведение типового этажа) 8 - (Технологическая карта на устройство теплоизоля- ции наружных стен методом "Термошуба") 9 - (Сетевой график; график движения рабочих; график завоза и расхода материалов; таблица потребности в основных машинах и механизмах; ТЭП) 10 - (Стройгенплан ; Разрез1-1; Условные обозначения, ТЭП; Экспликация зданий и сооружений). Пояснительная записка общий состав по разделам (архитектурно-строительный, расчетно-конструктивный, технологический, организационно-строительный, экономический, охрана труда, энергосбережение) Язык документа

Софт: AutoCAD 2013

Сайт: www

Каталог / Строительство / Проекты домов / Многоэтажные жилые дома / Двадцатиэтажный ссемидесяти шести квартирный жилой дом

Просмотр файлов
Пояснительная записка.docx
Графическая часть.dwg
