Курсовая работа: "Проектирование основных железобетонных конструкций здания каркасной конструктивной схемы со связевым каркасом и навесными стеновыми панелями"

Костромская государственная сельскохозяйственная академия
Кафедра строительных конструкций
Дисциплина: "Железобетонные и каменные конструкции"
Курсовая работа: "Проектирование основных железобетонных конструкций здания каркасной конструктивной схемы со связевым каркасом и навесными стеновыми панелями"
Кострома 2017

Содержание:
1.1 Компоновка конструктивной схемы здания.................................................................... 6
2. Расчет и конструирование многопустотной предварительно напряженной плиты перекрытия при временной полезной нагрузке....................................................................
9
2.1 Исходные данные........................................................................................................... 9
2.2 Материалы для плиты..................................................................................................... 9
2.3 Расчет плиты по предельным состояниям первой группы. Определение внутренних усилий..................................................................................................................................
10
2.4 Усилия от расчетной полной нагрузки........................................................................... 11
2.5 Усилия от нормативной нагрузки................................................................................... 11
2.6 Расчет по прочности нормального сечения при действии изгибающего момента........... 11
2.7 Расчет по прочности при действии поперечной силы..................................................... 14
2.8 Расчет плиты по предельным состояниям второй группы. Геометрические характеристики приведенного сечения.................................................................................
15
2.9 Потери предварительного натяжения арматуры.............................................................. 16
2.10 Расчет по раскрытию трещин, нормальных к продольной оси...................................... 18
2.11 Расчет прогиба плиты.................................................................................................... 20
3. Расчет и конструирование однопролетного ригеля........................................................... 23
3.1 Исходные данные........................................................................................................... 23
3.2 Определение усилий в ригеле......................................................................................... 24
3.3 Расчет ригеля по прочности нормальных сечений при действии изгибающего момента.. 25
3.4 Расчет ригеля по прочности при действии поперечных сил........................................... 26
3.5 Построение эпюры материалов........................................................................................ 30
4. Расчет и конструирование сборной железобетонной колонны......................................... 34
4.1 Исходные данные........................................................................................................... 34
4.2 Определение усилий в колонне...................................................................................... 35
4.3 Расчет по прочности колонны........................................................................................ 36
5. Расчет и конструирование фундамента под колонну........................................................ 37
5.1 Исходные данные........................................................................................................... 37
5.2 Определение размера стороны подошвы фундамента..................................................... 37
5.3 Определение высоты фундамента................................................................................... 37
5.4 Расчет на продавливание................................................................................................ 39
5.5 Определение площади арматуры подошвы фундамента.................................................. 39
Список литературы.............................................................................................................. 41

1.1. Компоновка конструктивной схемы здания

Исходные данные

Размеры здания в плане: 16,5х65 м;
Сетка колонн: 5,5х6,5 м;
Число этажей без подвала: 6 эт.;
Высота этажа: 4,8 м;
Напрягаемая арматура: А800;
Район строительства: Курск;
Постоянная нагрузка: 0,7 кПа;
Полная временная нагрузка: 6,0 кПа;
Длительная часть: 2,0 кПа.

Выбираем поперечное направление ригелей. Высота сечения ригеля hb=0,1*l=0,1*5,5=55 см без предварительного натяжения арматуры, где l – пролет ригеля. Ширину сечения ригеля принимаем bb=20 см.
Тип плит перекрытия выбирается по архитектурно-планировочным требованиям и с учетом величины действующей временной (полезной) нагрузки. При временной нагрузке меньше 7,0 кН/м2 используются многопустотные плиты перекрытия, высота сечения которых 22 см. Плиты выполняются преимущественно предварительно напряженными, что позволяет получить экономию за счет сокращения расхода стали.
Количество типоразмеров плит должно быть минимальным. Принимаем рядовые плиты перекрытия шириной 1,5 м, связевые плиты-распорки 1 м, фасадные плиты-распорки 0,7 м.

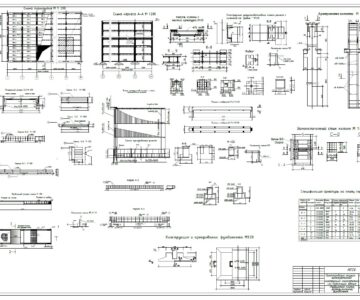

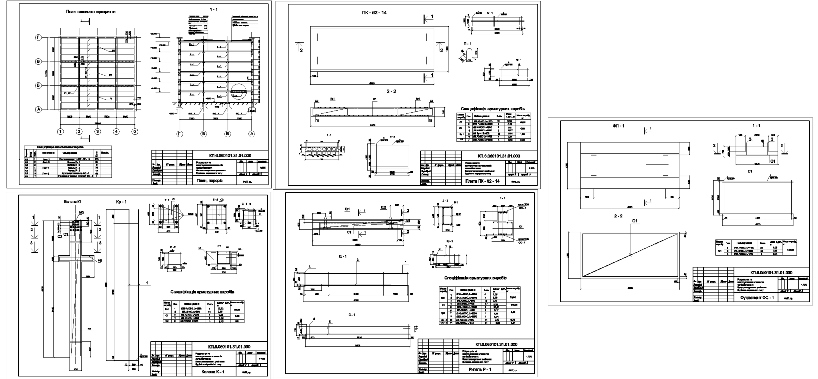

Состав: Пояснительная записка (3 докумена!!! содержание и список литературы; начало; продолжение) + 2 листа чертежей А1: План М1:200, разрез А-Г М1:100, многопустотная плита перекрытия П-1; Колонна К-1, ригель Р-1, фундамент Ф-1 Язык документа

Софт: AutoCAD 2018

Файлы:

Каталог / Строительство / Проекты домов / Многоэтажные жилые дома / Курсовая работа: "Проектирование основных железобетонных конструкций здания каркасной конструктивной схемы со связевым каркасом и навесными стеновыми панелями"

Компоновка ПК.dwg
ПЗ начало.docx
ПЗ продолжение.docx
Содержание, список литературы.docx
