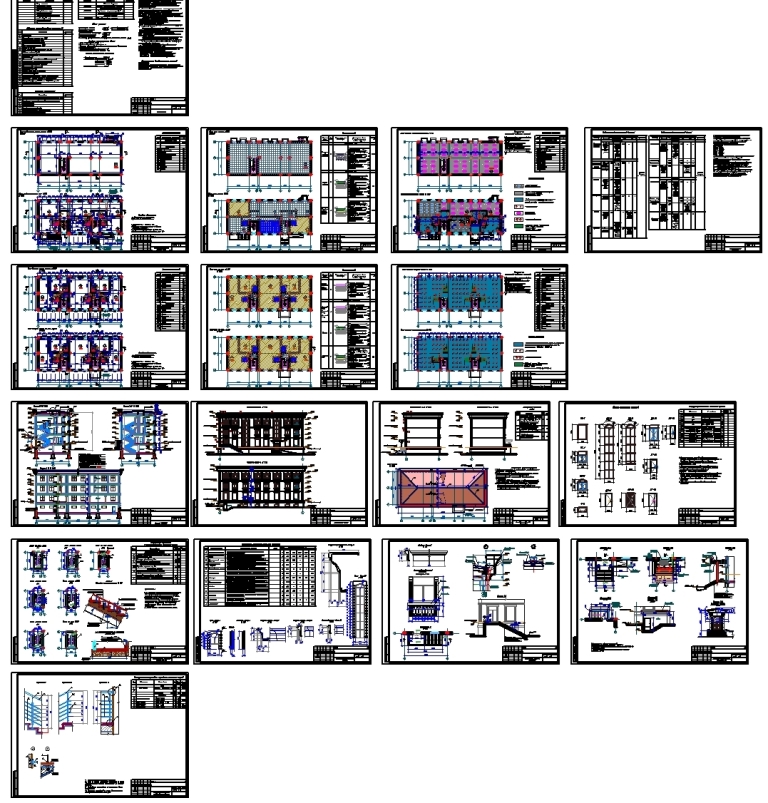

Мини Гостиница 3х этажная, с подвальным этажом. Разработаны планы этажей, план кровли, разрезы поперечный и продольный, узлы по кровле, фасады , элементы фасадов, оконные элементы, крыльца и т.п.
Общие указания.
Вес снегового покрова - 50кг/м² - I район (КМК 2.01.07-96)
Нормативное значение - 0.38кПa - III район (КМК 2.01.07-96)
ветрового давления
Расчетная зимняя температура - минус 18С°
Расчетная сейсмичность - 8 баллов
Просадочность грунтов - I тип
За отметку 0,000 (для здания банка) принята абсолютная отметка 34.70
Основные характеристики здания:
- Класс ответственности здания - I
- Уровень ответственности - II - нормальный
- Категория здания по взрывопожарной и пожарной опасности -без категории
- Степень огнестойкости -II
- Класс конструктивной пожарной опасности - С1
- Класс функциональной пожарной опасности - Ф1.2
Технико-экономические показатели:
- Площадь застройки________ 357.78 м²
- Общая площадь подвального этажа - 292.2 м²
первого этажа - 247.5 м²
второго этажа - 246.4 м²
третьего этажа - 246.4 м²
- Строительный объем_______ 4074.0м³
Перепрофилирование и реконструкция объекта расположенного по адресу: Кибрайского района, Ташкентской области , решено 3х этажной постройкой ис техническим подвальным этажом, с габаритными размерами в осях 27,9х11,0.
В подвальном этаже здания расположены такие помещения как для технического обслуживания.
В первом этаже здания расположены такие помещения как: лестничный холл, ресепшен, магазин, комната персонала и кабинет директора, санузлы, столовая с горячим цехом, служебный коридор.
Во втором этаже здания расположены такие помещения как: лестничный холл, санузлы, 1 местный номер, 2х местный номер, 4х местный номер.
В третьем этаже здания расположены помещения по типу второго этажа.
В наружной отделке фасадов применено:
-цоколь и крыльца: облицовка керамогранитом;
-основные плоскости стен: улучшенная шпаклевка, покраска фасадной вовдоэмульсионной кремнийорганической краской;
-элементы фасадного декора: фибробетон.
-кровля : из металлической черепицы по металлическим конструкциям, с организованным водостоком.
Внутренняя отделка решена покраской водоэмульсионными красками.
-полы : таркет, керамические плитки, керамогранит;
-потолки: окраска водоэмульсионными красками, подвесными потолками из гипсокартона ГКЛ марки KNAUF и металлическими рейками.
-окна , двери и витражи : из алюминиевого профиля с индивидуальным производствои и дизайном.
По периметру здания выполнить бетонную отмостку шириной 1,5 м.
За условную отметку 0,000 принят уровень пола 1го этажа, которая соответствует абсолютной отметке (уточнять по разделу ГП).
Рабочие чертежи разработаны в соответствии с действующими нормами правилами и стандартами.
Строительно-монтажные работы должны выполняться по утвержденному проекту производства работ.
В проекте производства работ должны быть разработаны мероприятия по противопажарной безопасности и правил техники безопасности при производстве строительно-монтажных работ.
- Все работы выполнять в соответствии с указаниями:
- ШНК 3.01.01-03 "Организация строительного производства"
- СНиП 3.04.01-87 "Изоляционные и отделочные покрытия"
КМК 3.01.02-00 "Техника безопасности в строительстве"
