Реконструкция гостиницы «РУДА»
Пожарная характеристика здания
1. Степень огнестойкости здания– II.
2. Класс функциональной пожарной опасности - Ф1.2; Ф3.2; Ф3.5; Ф4.3; Ф5.1.
3. Класс конструктивной пожарной опасности – С0.
4. Класс пожарной опасности строительных конструкций – К0.
5. Класс ответственности здания – II.
Технико-экономические показатели
1. Площадь застройки – 1436 м2.
2. Строительный объем – 15522 м3.
в т.ч. подземая часть – 2269 м.
3. Общая площадь в т.ч. - 3944,7 м2.
3.1 Общая площадь цокольного этажа /блок-1/ в осях П-Г; 1-5 – 314,0 м2
3.2 Общая площадь подвала:
/блок-2/ в осях Г-Б; 1-11; Б-Д; 1-13 – 204,9 м2;
/блок-2А/ в осях Ж-Д; 2-13 – 116,6 м2.
3.2 Общая площадь 1-го этажа /блок-3; 6/ - 1174,5 м2.
3.3 Общая площадь 2-го этажа /блок-4; 6А/ - 1141,6 м2.
3.4 Общая площадь мансардного этажа /блок-5/ - 989,1 м2.
4. Количество гостиничных номеров в т.ч. - 66
а) 1-местных – 32;
б) 2-х местных – 25;
в) 4-х местных – 3;
г) для проживания инвалидов – 2;
д) номер-люкс – 4.
Состав чертежей:
1. Общие данные
2. План цокольного этажа на отм. -2,700; -3,230; и подвального этажа на отм. -3,300; -3,900 с заполнением проемов
3. План 1-го этажа на отм. -0,450; 0,000; +0,150; +0,450 с заполнением проемов
4. План 2-го этажа на отм. +3,300; с заполнением проемов
5. План мансардного этажа на отм. +6,600; с заполнением проемов
6. Кладочный план цокольного этажа на отм. -2,700; -3,230 и подвального этажа на отм. -3,300; -3,900. Ведомость перемычек
7. План пола цокольного этажа на отм. -2,700; -3,230; и подвального этажа на отм. -3,300; -3,900. Экспликация полов. Ведомость отделки помещений
8. План пола 1-го этажа на отм. -0,450; 0,000; +0,150; +0,450. Экспликация полов
9. План пола 2-го этажа на отм. +3,300. Экспликация полов
10. План пола мансардного этажа на отм. +6,600. Экспликация полов
11. Схема расположения отверстий к плану цокольного и подвального этажа
12. Разрез 1-1; Разрез 2-2
13. Разрез 3-3; Разрез 7-7
14. Разрез 4-4
15. Разрез 5-5
16. Разрез 6-6
17. Фасад в осях 1-19
18. Фасад в осях 19-1

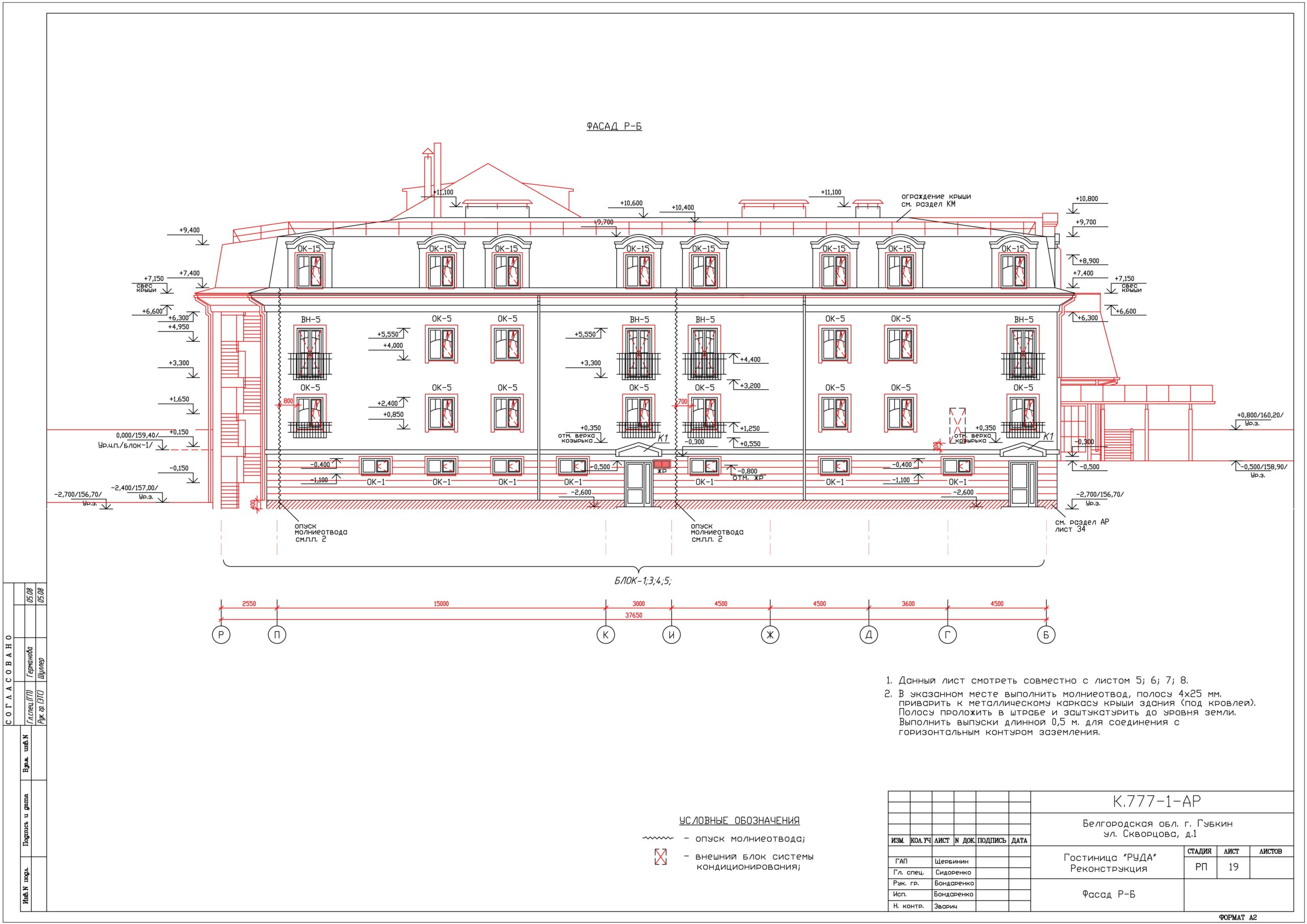

19. Фасад в осях Р-Б
20. Фасад в осях Б-Р
21. Фасад в осях Н-Б
22. Фасад в осях А-Н
23. Узел 1; 2; 3
24. Узел 4; 5; 6
25. Фрагмент фасада 1; 2
26.Фрагмент фасада 3; 4
27. План кровли. План чердака на отм. +10,100
28. Сечение А-А вентшахт СВШ 1; 2; 3; 4
29. Схема устройства дверного проема (шириной 1310 мм.) в существующей стене t=510 мм.
30. Схема устройства дверного проема (шириной 1000 мм.) в существующей стене t=510 мм.
31. Схема устройства дверного проема (шириной 1200 мм.) в существующей стене t=380 мм.
32. Схема устройства дверного проема (шириной 1010 мм.) в существующей стене t=380 мм.
Технические решения, принятые в рабочих чертежах, соответствуют требованиям экологических, санитарно гигиенических, противопожарных и других норм, действующих на территории Российской Федерации, и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.
