Проект 17-этажной блок секции серии 111М в г. Иркутск

НИУ МГСУ, АСП, архитектура, Проект 17-этажной блок секции серии 111М
в г. Иркутск

Исходные данные: район строительства г. Иркутск, кол-во этажей 17, высота этажа 3,3 м, стены - панельные, фундамент монолитный
Географический район строительства - г. Иркутск
В соответствии со СНиП 2.01.01-82 "Строительная климатология и геофизика", город Иркутск находится в умеренном климатическом поясе, сам климат в городе – умеренный резко континентальный.
Общие размеры здания в осях: 1-8=18000 мм; А-Ж=16500 мм, площадь застройки 274,50 м², в чертежах показаны узлы вертикального стыка панелей внутренних и наружных панелей, парапетный узел, общая высота здания - 63,9 м

Состав курсовой работы
Состав курсовой работы 4
1. Введение 5
2. Данные о районе и участке строительства 6
3. Технико-экономические показатели здания 7
4. Объёмно-планировочное решение здания 8
5. Теплотехнический расчёт стены 9
6. Конструктивное решение здания 11
6.1. Фундаменты
6.2. Стены наружные
6.3. Стены внутренние и перегородки
6.4. Перекрытия
6.5. Крыша
6.6. Кровля
6.7. Лестницы и лифты
6.8. Окна и двери
7. Список литературы 15
8.Приложения. Графическая часть
8.1. План первого этажа Лист 1
8.2. План второго этажа Лист 2
8.3. План фундамента Лист 3
8.4. План перекрытия 1-го этажа Лист 4
8.5. План кровли Лист 5
8.6. Разрез по лестнице Лист 6
8.7. Разрез по стене Лист 7
8.8. Конструктивные узлы Лист 8
8.9. Фасад Лист 9

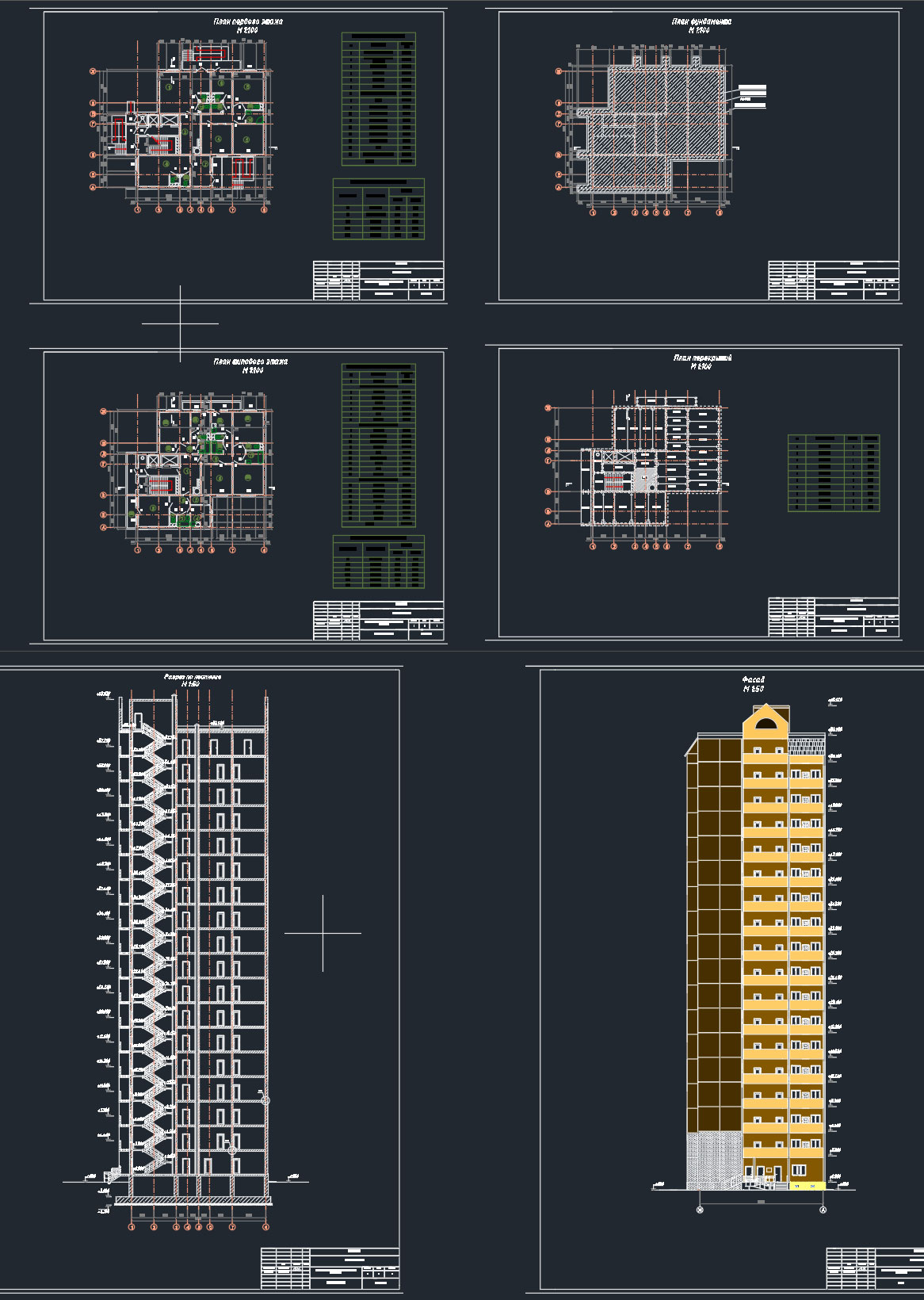

Состав: Пз, план первого и типового, разрез, план фундамента и перекрытий, план кровли, фасад, разрез по стене и лестнице, три узла Язык документа

Софт: AutoCAD 18

Сайт: www

Файлы:

Каталог / Строительство / Проекты домов / Многоэтажные жилые дома / Проект 17-этажной блок секции серии 111М в г. Иркутск

Курсач.dwg
ПЗ.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.
