Жилой 17-этажный дом г. Белгород

Московский государственный строительный университет
Факультет ПГС
Кафедра АСП
Дисциплина: Архитектура зданий и сооружений
Курсовой проект на тему: Многоэтажный жилой дом
Москва 2015

Жилой 17-этажный жилой дом расположен в городе Белгород. Здание размещается в сформированной городской застройке.
Рельеф участка строительства спокойный. Уклон рельефа не превышает i=0,01.
Здание размещается между существующими 17-этажными зданиями.
Для обеспечения благоприятных условий инсоляции и естественному проветриванию принята следующая ориентация окон фасадов: окна по главному фасаду 1-11 ориентированы на юг, окна по дворовому фасаду 11-1 ориентированы на север.
К зданию предусмотрен четырехсторонний подъезд по проездам шириной 3,5м, проезды соединяются с проездами соседних домов, а также имеются выезды на улицу города.
Вдоль здания и проездов предусмотрена пешеходная дорожка, шириной 1,8м.
Для удобства проживающих предусмотрено устройство парковки автотранспорта вдоль фасадов Е-A проектируемого здания.
Для благоустройства территории предусмотрено озеленение газонов и высадка кустарников. Озеленение газонов выполнять газонной травой.
2.Объемно-планировочное решение.
Проектируемое 17-этажное здание неправильной формы в плане с размерами в осях 32,4x15,0м. В здании предусмотрен подвал и технический этаж. Высота этажей составляет 3 м, высота технического этажа – 3,093м.

Содержание
1.Решение генерального плана
2.Объемно-планировочное решение
3.Теплотехнический расчет наружной стены
4.Конструктивные решения
5.Технико-экономические показатели
6.Список использованной литературы
Наименование Ед. изм. Количество
Этажность шт. 18
Площадь застройки м2 542
Общая площадь м2 8200
Жилая площадь м2 4100
Строительный объем м3 25650
Количество квартир шт. 64
в том числе: - двухкомнатные шт. 32
-трехкомнатные шт. 32
Расчетное число жителей чел. 320

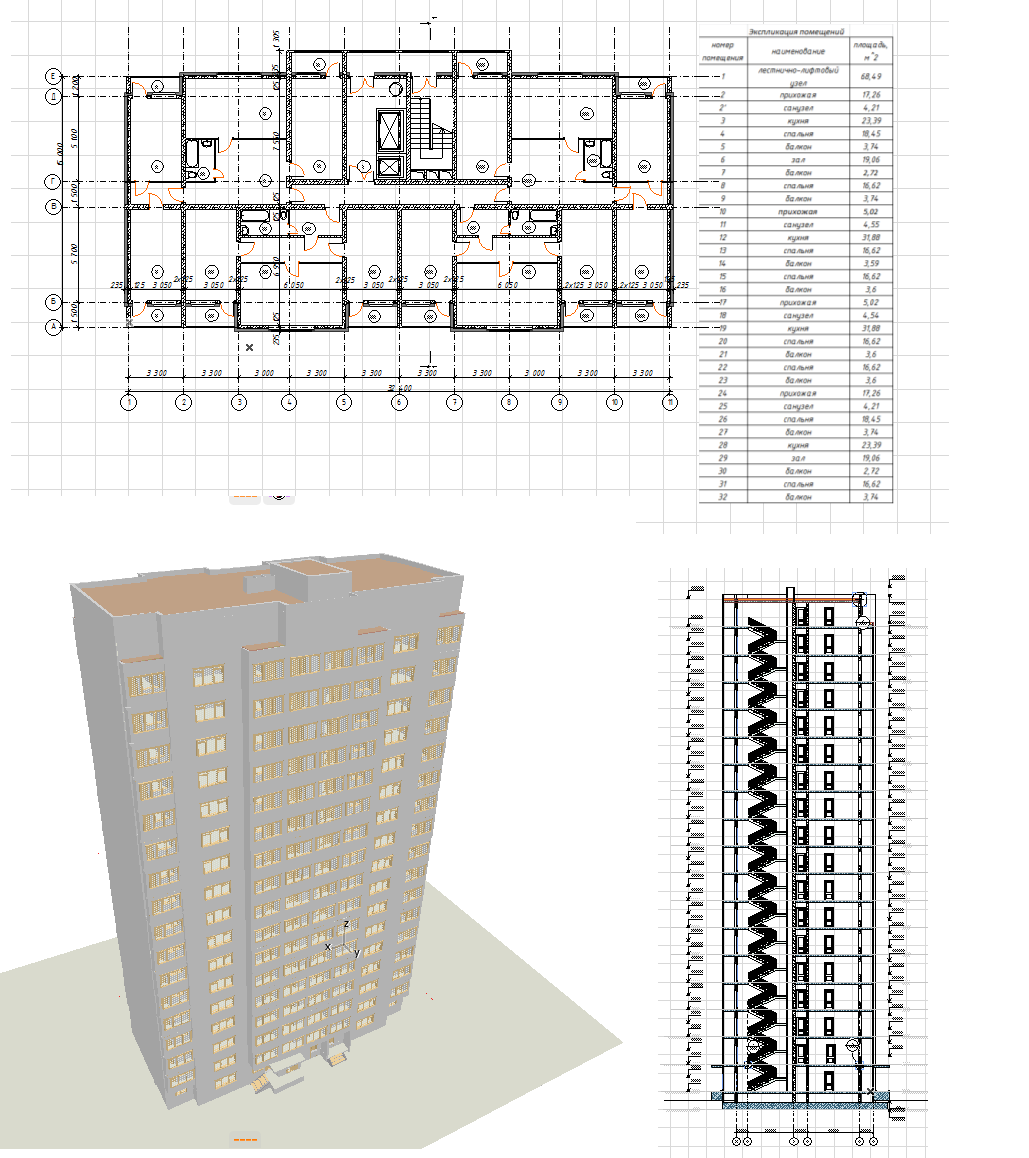

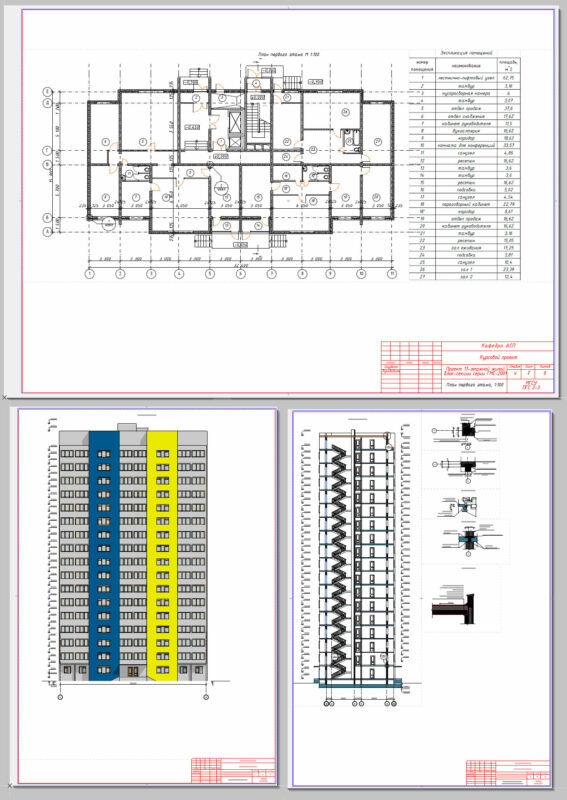

Состав: План первого этажа, план типового этажа, план фундамента, план перекрытий, разрез 1-1, М 1:100 Узел 1, узел 2, узел 3, узел 4, Фасад 1-11, Сечение по стене, М 1:20 План кровли, М 1:100 Фрагмент ген. плана, М 1:200 Язык документа

Софт: ArchiCAD 17

Файлы:
Многоэтажка.pln
Пз.docx
