Проект 24-этажного жилого дома из изделий И-155

Московский государственный строительный университет
Факультет ПГС
Кафедра АСП
Дисциплина: Архитектура зданий и сооружений
Курсовой проект на тему: Жилой 24-этажный дом
Москва 2015

Жилой 24-этажный жилой дом расположен в городе Уфа. Здание размещается в сформированной городской застройке.
Рельеф участка строительства спокойный. Уклон рельефа не превышает i=0,01.
Здание размещается между существующими 24-этажными зданиями.
Для обеспечения благоприятных условий инсоляции и естественному проветриванию принята следующая ориентация окон фасадов: окна по главному фасаду 1-11 ориентированы на юг, окна по дворовому фасаду 11-1 ориентированы на север.
К зданию предусмотрен четырехсторонний подъезд по проездам шириной 3,5м, проезды соединяются с проездами соседних домов, а также имеются выезды на улицу города.
Вдоль здания и проездов предусмотрена пешеходная дорожка, шириной 1,8м.
Для удобства проживающих предусмотрено устройство парковки автотранспорта вдоль фасадов К-A и 11-1 проектируемого здания.
Для благоустройства территории предусмотрено озеленение газонов и высадка кустарников. Озеленение газонов выполнять газонной травой.
2.Объемно-планировочное решение.
Проектируемое односекционное 24-этажное здание неправильной формы в плане с размерами в осях 28,8x21,6м. В здании предусмотрен подвал и технический этаж. Высота этажей составляет 3 м, высота технического этажа – 3,043м.

Содержание
1.Решение генерального плана
2.Объемно-планировочное решение
3.Теплотехнический расчет наружной стены
4.Конструктивные решения
5.Технико-экономические показатели
6.Список использованной литературы
Наименование Ед. изм. Количество
Этажность шт. 25
Площадь застройки м2 673
Общая площадь м2 12087
Жилая площадь м2 5794
Строительный объем м3 39050
Количество квартир шт. 138
в том числе: - однокомнатные шт. 46
-двухкомнатные шт. 46
-трехкомнатные шт. 46
Расчетное число жителей чел. 552

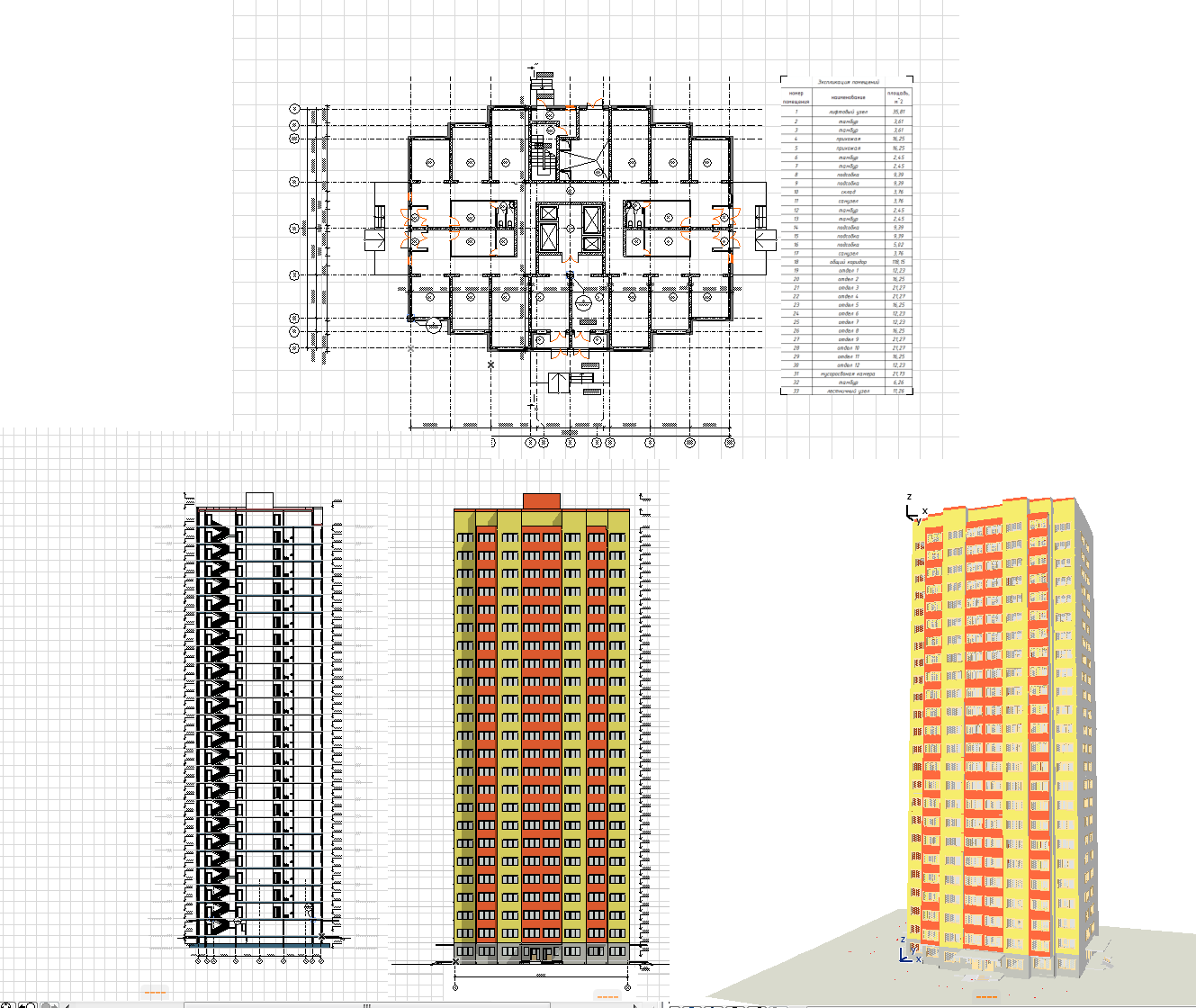

Состав: План первого этажа, план типового этажа, план фундамента, план перекрытий, разрез 1-1, М 1:100 Узел 1, узел 2, узел 3, узел 4, Фасад 1-11, Сечение по стене, М 1:20 План кровли, М 1:100 Фрагмент ген. плана, М 1:200 Язык документа
