Курсовой проект по архитектуре: Жилой 9-этажный дом г.Мытищи

Московский государственный строительный университет
Факультет ПГС
Кафедра АСП
Дисциплина: Архитектура зданий и сооружений
Курсовой проект на тему: Многоэтажный жилой дом
Москва 2015

Жилой 9-этажный жилой дом расположен в городе Мытищи. Здание размещается в сформированной городской застройке.
Рельеф участка строительства спокойный. Уклон рельефа не превышает i=0,01.
Здание размещается между существующими 9-этажными зданиями.
Для обеспечения благоприятных условий инсоляции и естественному проветриванию принята следующая ориентация окон фасадов: окна по главному фасаду 1-7 ориентированы на юг, окна по дворовому фасаду 7-1 ориентированы на север.
К зданию предусмотрен трехсторонний подъезд по проездам шириной 3,5м, проезды соединяются с проездами соседних домов, а также имеются выезды на улицу города.
Вдоль здания и проездов предусмотрена пешеходная дорожка, шириной 1,8м.
Для удобства проживающих предусмотрено устройство парковки автотранспорта вдоль фасада В-A проектируемого здания.
Для благоустройства территории предусмотрено озеленение газонов и высадка кустарников. Озеленение газонов выполнять газонной травой.
Проектируемое 9-этажное здание неправильной формы в плане с размерами в осях 13,2x20,4м. В здании предусмотрен подвал и технический этаж. Высота этажей составляет 3 м, высота технического этажа – 3,133м.
На типовом этаже здание расположены одна однокомнатная, одна двухкомнатная и одна четырехкомнатная квартира. Для всех квартир предусмотрен следующий набор помещений: жилые комнаты, кухня, совмещённый санузел, прихожая, балкон. Площади помещений указаны в экспликации помещений.
На первом этаже предусмотрены входы в здание по осям 1 и 7, мусоросборная камера, и нежилые помещения административного назначения.

Содержание
1.Решение генерального плана
2.Объемно-планировочное решение
3.Теплотехнический расчет наружной стены
4.Конструктивные решения
5.Технико-экономические показатели
6.Список использованной литературы
Наименование Ед. изм. Количество
Этажность шт. 10
Площадь застройки м2 329,91
Общая площадь м2 2413,19
Жилая площадь м2 1626,16
Строительный объем м3 8252,418
Количество квартир шт. 24
в том числе: -однокомнатные шт. 8
-двухкомнатные шт. 8
-четырехкомнатные шт. 8
Расчетное число жителей чел. 112

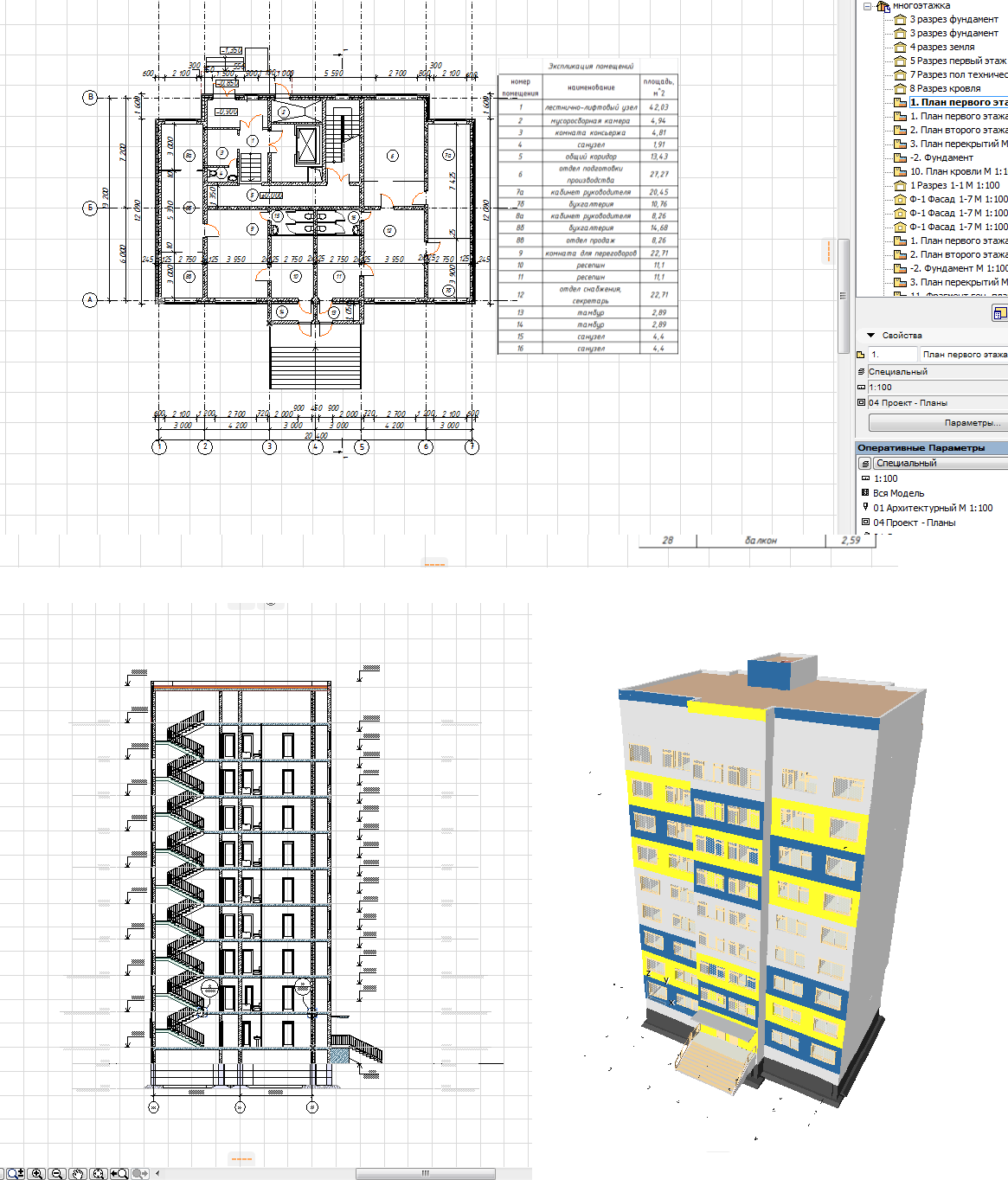

Состав: План первого этажа, план типового этажа, план фундамента, план перекрытий, разрез 1-1, М 1:100 Узел 1, узел 2, узел 3, узел 4, Фасад 1-11, Сечение по стене, М 1:20 План кровли, М 1:100 Фрагмент ген. плана, М 1:200 Язык документа

Софт: ArchiCAD 17
