Жилой 17-этажный дом г.Пенза

Московский государственный строительный университет
Факультет ПГС
Кафедра АСП
Дисциплина: Архитектура зданий и сооружений
Курсовой проект на тему: Многоэтажный жилой дом
Москва 2015

Жилой 17-этажный жилой дом расположен в городе Пенза. Здание размещается в сформированной городской застройке.
Рельеф участка строительства спокойный. Уклон рельефа не превышает i=0,01.
Здание размещается между существующими 17-этажными зданиями.
Для обеспечения благоприятных условий инсоляции и естественному проветриванию принята следующая ориентация окон фасадов: окна по главному фасаду 1-7 ориентированы на юг, окна по дворовому фасаду 7-1 ориентированы на север.
К зданию предусмотрен четырехсторонний подъезд по проездам шириной 3,5м, проезды соединяются с проездами соседних домов, а также имеются выезды на улицу города.
Вдоль здания и проездов предусмотрена пешеходная дорожка, шириной 1,8м.
Для удобства проживающих предусмотрено устройство парковки автотранспорта вдоль фасадов К-A и 7-1 проектируемого здания.
Для благоустройства территории предусмотрено озеленение газонов и высадка кустарников. Озеленение газонов выполнять газонной травой.
2.Объемно-планировочное решение.
Проектируемое 17-этажное здание неправильной формы в плане с размерами в осях 21,0x19,5м. В здании предусмотрен подвал и технический этаж. Высота этажей составляет 3 м, высота технического этажа – 3,093м.
На типовом этаже здание расположены две двухкомнатных и одна трехкомнатная квартиры. Для всех квартир предусмотрен следующий набор помещений: жилые комнаты, кухня, совмещённый санузел, прихожая, балкон. Площади помещений указаны в экспликации помещений.

Содержание
1.Решение генерального плана
2.Объемно-планировочное решение
3.Теплотехнический расчет наружной стены
4.Конструктивные решения
5.Технико-экономические показатели
6.Список использованной литературы
Наименование Ед. изм. Количество
Этажность шт. 18
Площадь застройки м2 386
Общая площадь м2 5100
Жилая площадь м2 2400
Строительный объем м3 16920
Количество квартир шт. 48
в том числе: -двухкомнатные шт. 32
-трехкомнатные шт. 16
Расчетное число жителей чел. 224

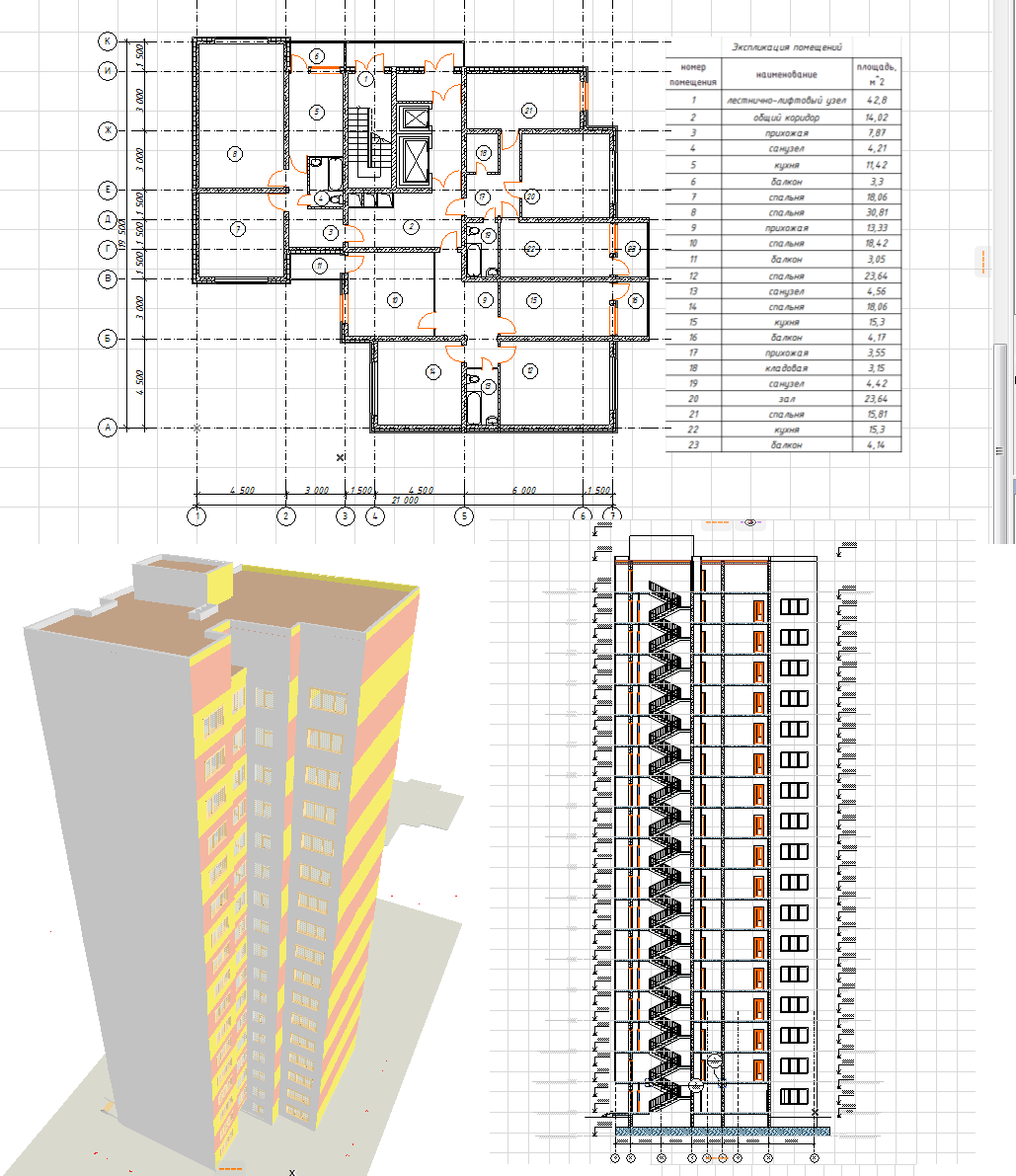

Состав: План первого этажа, план типового этажа, план фундамента, план перекрытий, разрез 1-1, М 1:100 Узел 1, узел 2, узел 3, узел 4, Фасад 1-11, Сечение по стене, М 1:20 План кровли, М 1:100 Фрагмент ген. плана, М 1:200 Язык документа

Софт: ArchiCAD 17

Файлы:
многоэтажка.pln
пз.docx
