Курсовой проект по архитектуре: Жилой 17-этажный дом г.Брянск

Московский государственный строительный университет
Факультет ПГС
Кафедра АСП
Дисциплина: Архитектура зданий и сооружений
Курсовой проект на тему: Многоэтажный жилой дом
Москва 2015

В данной работе содержится проект 17 этажного жилого дома, а так же его трехмерная модель. Проектируемое 17-этажное здание неправильной формы в плане с размерами в осях 21,6x14,1м. В здании предусмотрен подвал и технический этаж. Высота этажей составляет 3 м, высота технического этажа – 2,733м.
На типовом этаже здание расположены две однокомнатных и две двухкомнатных квартиры. Для всех квартир предусмотрен следующий набор помещений: жилые комнаты, кухня, совмещённый санузел, прихожая, балкон. Площади помещений указаны в экспликации помещений.

Содержание
1.Решение генерального плана
2.Объемно-планировочное решение
3.Теплотехнический расчет наружной стены
4.Конструктивные решения
5.Технико-экономические показатели
6.Список использованной литературы

Наименование Ед. изм. Количество
Этажность шт. 18
Площадь застройки м2 334
Общая площадь м2 4400
Жилая площадь м2 2000
Строительный объем м3 14020
Количество квартир шт. 64
в том числе: - однокомнатные шт. 32
-двухкомнатные шт. 32
Расчетное число жителей чел. 192

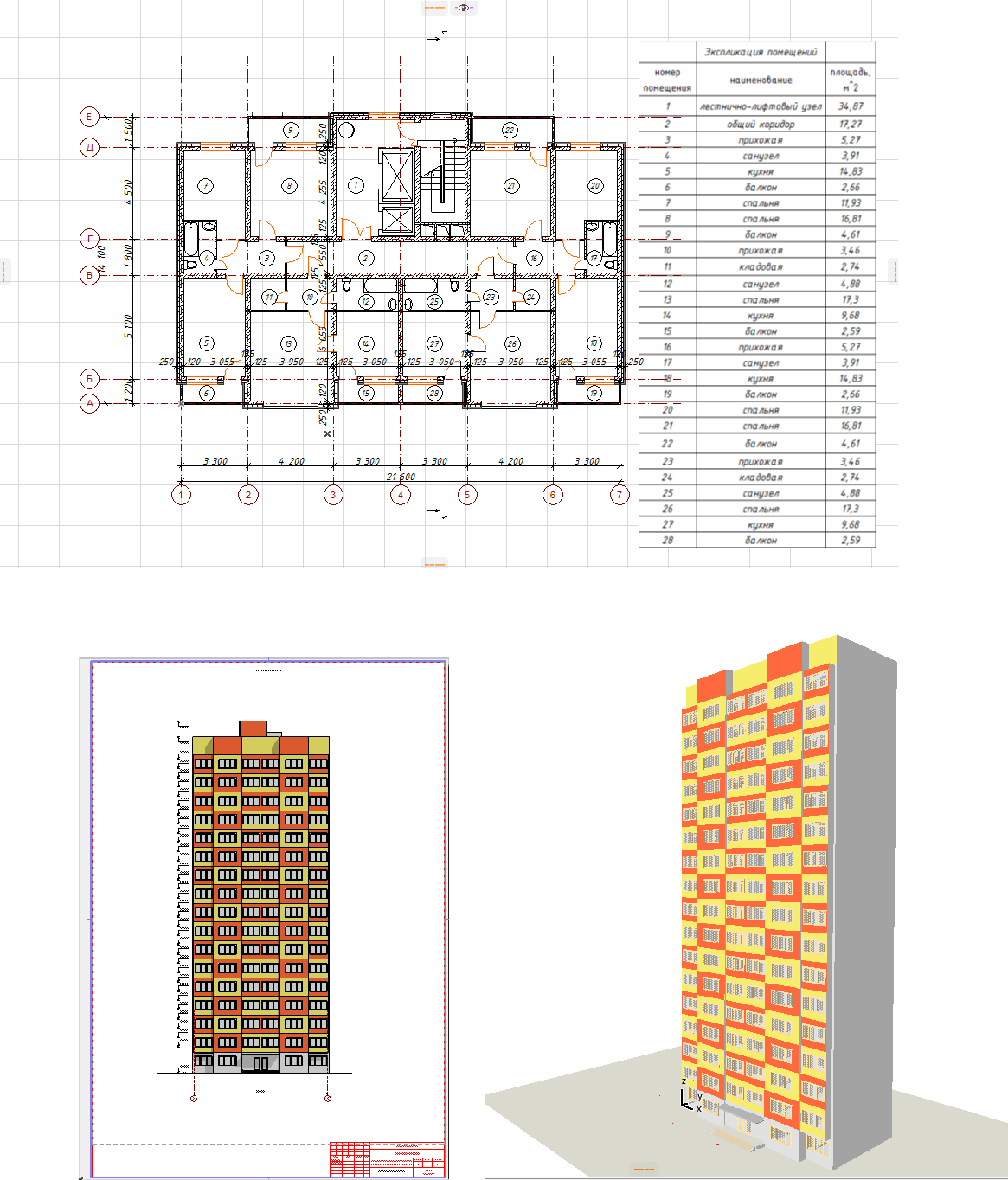

Состав: План первого этажа, план типового этажа, план фундамента, план перекрытий, разрез 1-1, М 1:100 Узел 1, узел 2, узел 3, узел 4, Фасад 1-11, Сечение по стене, М 1:20 План кровли, М 1:100 Фрагмент ген. плана, М 1:200 Язык документа

Софт: ArchiCAD 17

Файлы:

Каталог / Строительство / Проекты домов / Многоэтажные жилые дома / Курсовой проект по архитектуре: Жилой 17-этажный дом г.Брянск

многоэтажка.pln
Пз.docx
