Жилой 17-этажный жилой дом г.Клин

Московский государственный строительный университет
Факультет ПГС
Кафедра АСП
Дисциплина: Архитектура зданий и сооружений
Курсовой проект на тему: Многоэтажный жилой дом
Москва 2015

Жилой 17-этажный жилой дом расположен в городе Клин. Здание размещается в сформированной городской застройке.
Рельеф участка строительства спокойный. Уклон рельефа не превышает i=0,01.
Здание размещается между существующими 17-этажными зданиями.
Для обеспечения благоприятных условий инсоляции и естественному проветриванию принята следующая ориентация окон фасадов: окна по главному фасаду 1-9 ориентированы на юг, окна по дворовому фасаду 9-1 ориентированы на север.
К зданию предусмотрен трехсторонний подъезд по проездам шириной 3,5м, проезды соединяются с проездами соседних домов, а также имеются выезды на улицу города.
Вдоль здания и проездов предусмотрена пешеходная дорожка, шириной 1,8м.
Для удобства проживающих предусмотрено устройство парковки автотранспорта вдоль фасада В-A проектируемого здания.
Для благоустройства территории предусмотрено озеленение газонов и высадка кустарников. Озеленение газонов выполнять газонной травой.
2.Объемно-планировочное решение.
Проектируемое 17-этажное здание неправильной формы в плане с размерами в осях 27x16,5м. В здании предусмотрен подвал и технический этаж. Высота этажей составляет 3 м, высота технического этажа – 3,080м.

Содержание
1.Решение генерального плана
2.Объемно-планировочное решение
3.Теплотехнический расчет наружной стены
4.Конструктивные решения
5.Технико-экономические показатели
6.Список использованной литературы

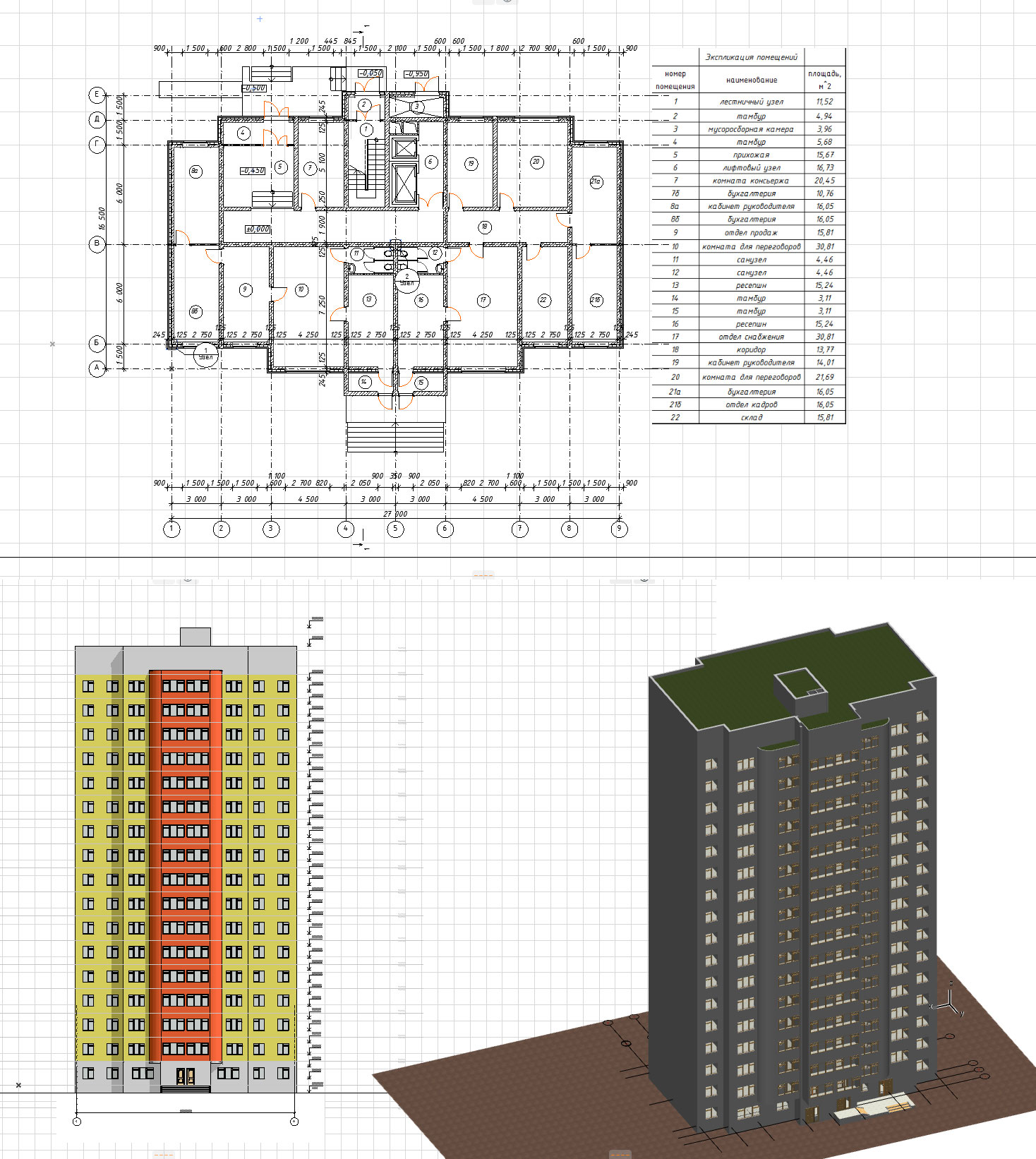

Состав: План первого этажа, план типового этажа, план фундамента, план перекрытий, разрез 1-1, М 1:100 Узел 1, узел 2, узел 3, узел 4, Фасад 1-11, Сечение по стене, М 1:20 План кровли, М 1:100 Фрагмент ген. плана, М 1:200 Язык документа

Софт: ArchiCAD 17

Файлы:
многоэтажка.pln
пз.docx
