Проектирование фундаментов мелкого и глубокого заложения

Московский государственный строительный университет
Кафедра механики грунтов оснований и фундаментов
Курсовая работа
На тему: «Проектирование фундаментов мелкого и глубокого заложения»
Москва 2013

В данном проекте рассматривается фундамент мелкого и глубокого заложения. Произведен расчет и подбор фундамента.

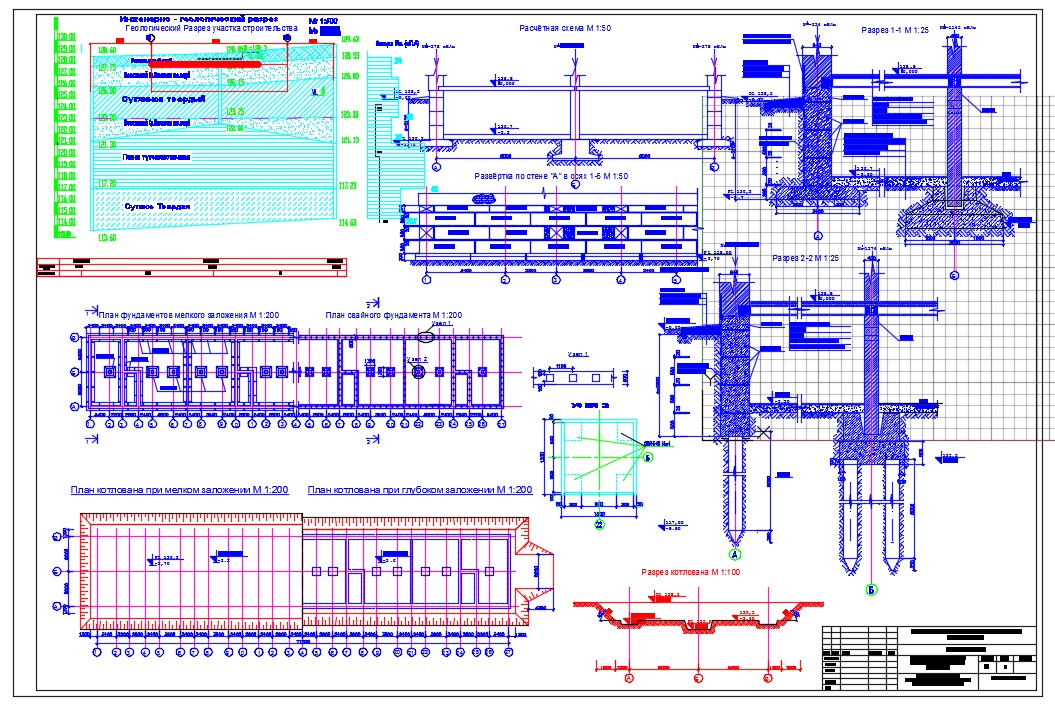

Графическая часть содержит план фундаментов мелкого и глубогоко заложения, план котлована, разрез 1-1, 2-2, инженерно-геологический разрез.
Курсовой проект содержит 1лист формата А1 графической части, 36 страниц пояснительной записки.

Краткая характеристика проектируемого здания.

1. Жилое здание
2. Вариант конструкции №3
3. размеры здания в плане в осях: 108000х11000
4. Количество этажей – 9
5. Условная отметка пола 1 этажа 0.000 выше спланированной отметки поверхности земли на высоту цокольной части
6. Высота здания от спланированной отметки земли до карниза составляет
7. Под всем зданием имеется подвальное помещение, отметка пола подвала
8. Стены наружные – навесные керамзитобетонные панели толщиной 0.34м
8.1. Стены внутренние – сборные панели толщиной 0.15м
8.2. Перекрытия – сборные пустотные ж/б плиты толщиной 0.22м
8.3. Покрытия – сборный ж/б плиты
9. Система здания : сборный ж/б каркас из колонн сечением 0.4x0.4м.
10. Город строительства – Калинин

Состав: Расчётная схема. Геология. План фундамента мелкого заложения и свайного фундамента. План котлована. Разрезы. Узлы. Язык документа

Софт: AutoCAD 10

Файлы:

Каталог / Строительство / Проекты домов / Многоэтажные жилые дома / Проектирование фундаментов мелкого и глубокого заложения

osnovanie17-3-9_kalinin.docx
Osnovanie_17-3-9.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
