Расчет фундамента под жилой восьми этажный четырех секционный дом в г. Волгодонск

0
1
150
1
0

Национальный исследовательский ядерный университет «МИФИ»
Кафедра строительного производства
по дисциплине: "Основания и фундаменты"
на тему: "Проект фундамента под жилой 8-этажный 4-секционный дом из кирпичных блоков"

Жилой 8-этажный дом запроектирован с внутренним продольным железобетонным каркасом и наружными несущими продольными стенами из кирпичных блоков.
Наружные стены на 1-2 этажах выполняются из кирпичных блоков толщиной 64 см и 3-8этажах 51 см. Объемный вес блоков 14 кН/м3 (1400 кгс/м3).
Чердачное и междуэтажные перекрытия выполняются из многопустотных железобетонных плит толщиной 22 см. Вес плит 3 кН/м2 (300 кгс/м3). Нормативное значение нагрузки на перекрытия 1,5 кПа ( 150 кгс/м2), на лестницы 3 кПа ( 300 кгс/м2).
Чистые полы в жилой комнате – паркетные, в кухне – из линолеума. Высота этажа 2,8 м.
Балконы из сборных железобетонных плит весом 9,2 кН (920 кгс), запроектированные начиная со 2-го этажа.
Кровля скатная из асбестоволокнистых листов по деревянным стропилам с организованным водостоком. Стропила собираются из деревянных брусьев со сплошной обрешеткой доской.
Тип чердачного утеплителя и его толщина выбираются студентом.
Между осями 1-7 расположен подвал высотой 2,1 м.Содержание
1.    Краткая характеристика проектируемого здания………………...……...…...2
2.    Сбор нагрузок на фундамент ……………………………………..……...……3
2.1    Нагрузка воздействующая на 1 м2 покрытия………………………...……3
2.2    Нагрузка воздействующая на 1 м2 перекрытия 8-го этажа……....…….....4
2.3    Нагрузка воздействующая на 1 м2 перекрытия 1-7 этажей……………….5
2.4    Нагрузка воздействующая на 1 м2 перекрытия над подвалом………...…6
2.5    Нагрузка воздействующая на 1 м2 покрытия подвала………..………...…7
3.    Определение нагрузок воздействующих на фундамент.………………...…..8
3.1    Сечение 2-2…………………………………………………………………...8
3.2    Сечение 4-4……………………………………………………………….....12
3.3    Сечение 3-3……………………………………………………………….....16
3.4    Сечение 5-5……………………………………………………………….....21
4.    Инженерно-геологические условия площадки строительства ..………..….26
4.1    Определения наименования грунтов…………………………………..….26
4.2    Расчет характеристик прочности……………………………………….…34
4.3    Определение отметки планировки земли………………………………...38
5.    Проектирование ленточного фундамента………………………….……….39
5.1    Проектирование фундамента в сечении 2-2……………………………..39
5.2    Проектирование фундамента в сечении 4-4..………………………..…..42
5.3    Проектирование фундамента в сечении 3-3……………………………..45
5.4    Проектирование фундамента в сечении 5-5……………………………..48
6.    Проектирование свайного фундамента в сечении 3-3 …………………….51
7.    Вычисление вероятной осадки свайного фундамента……………………..57
Заключение……………………………………………………………………….….60
Список использованной литературы…………………………………………….....61



Дата
19.12.2022
Язык
Русский
Состав

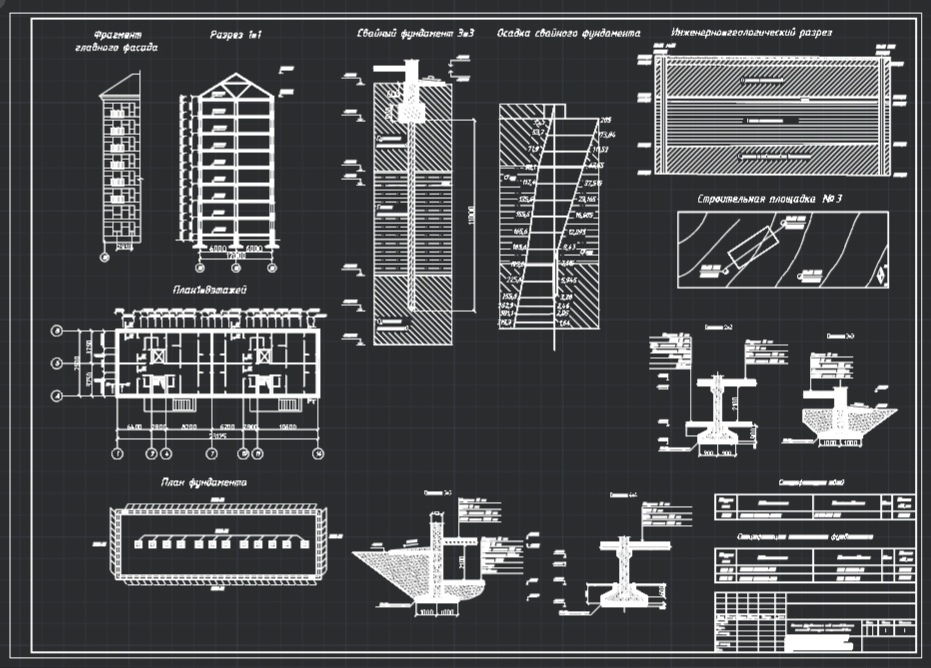

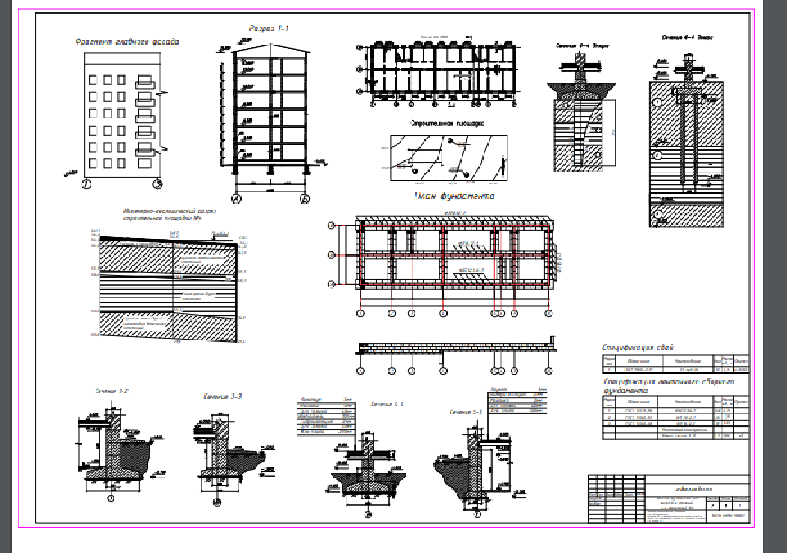

Разрез 1-1; фрагмент главного фасада; план 1-9; план фундаментов; сечения 2-2, 5-5, 4-4, 3-3; свайный фундамент 3-3; осадка свайного фундамента; инженерно-геологический разрез, строительная площадка №3.
Софт
AutoCAD 2022 Как открыть?
Содержимое архива
  • ПЗ.docx
  • КП.dwg
