Реконструкция жилого многоквартирного дома г.Шахтинск

Реконструкция жилого многоквартирного дома Карагандинская область, г.Шахтинск, ул. Спортивная, дом 24.

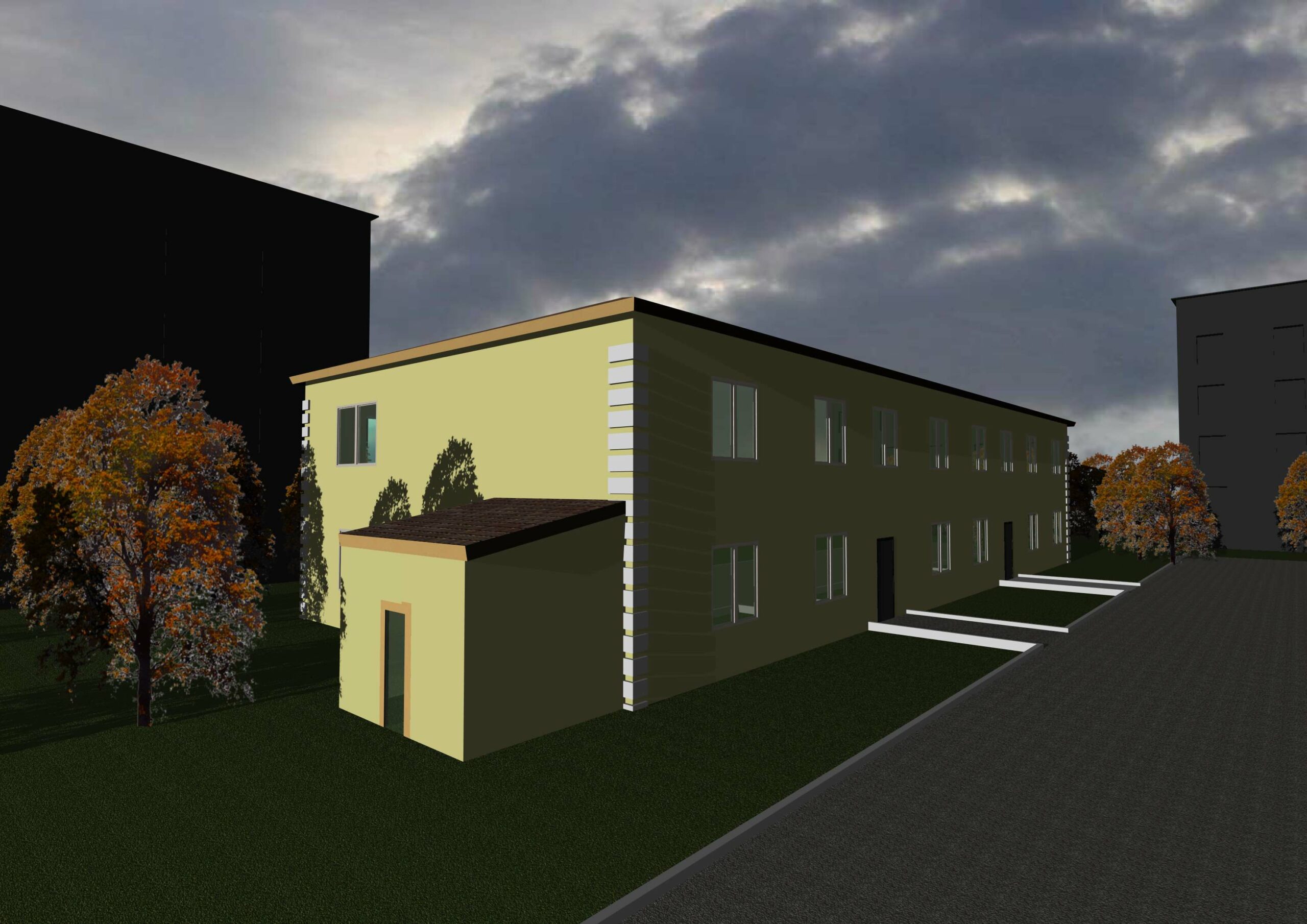

Общие данные, планы первого и второго этажа, трехмерное изображение, фасады. первый этаж общежитие на 10 комнат, 2 этаж 4 квартиры.

Общие данные:
Реконструкция жилого многоквартирного дома Карагандинская область, г.Шахтинск, ул. Спортивная, дом 24
Климатический район III-A в соответствии с МСН 2.04.01-98.
Температура воздуха наиболее холодной пятидневки обеспеченностью -35
Нормативная снеговая нагрузка покрова на 1 м2 горизонтальной поверхности- 1 КПа.
Глубина промерзания грунтов - 1,8м.
Нормативная ветровая нагрузка на высоте 10м над поверхностью земли - 0,38КПа.
Согласно СНиП РК 2.04-01-2010* «Строительная климатология».

Характеристики здания:
Жилой многоквартирный дом - двухэтажное с подвалом. Высота здания - 6,95 м.
Степень долговечности - II
Степень огнестойкости здания - II
Уровень ответственности - III
Категория по взрыво-пожарной безопасности - Д

Основные конструктивные характеристики здания:
Фундаменты существующие - ленточные из бетонных блоков марки ФБС.
Наружные и внутренние стены - кирпичные.
Лестничные марши и площадки - сборные железобетонные.
Перемычки - сборные железобетонные.
Крыша - четырехскатная невентилируемая с организованным водостоком.
Оконные блоки - ПВХ с двойным остеклением.
За условную отметку 0.000 принят уровень чистого пола первого этажа.
Проект разработан в соответствии со СНиП РК 2.02-05-2009, СНиП РК 3.02-06-2009.

Противопажарные мерроприятия:
Противопожарные мероприятия выполнены в соответствии со СНиП РК 2.02-05-2009 "Пожарная безопасность зданий и сооружений".
Строительные конструкции, принятые для возведения здания обеспечивают II степень огнестойкости.

Состав: План первого этажа после реконструкции, Экспликация к плану первого этажа после реконструкции, План второго этажа после реконструкции, Экспликация к плану второго этажа после реконструкции, Фасад в осях А-В. Спецификация наружней отделки фасада. Язык документа

Софт: ArchiCAD 16

Файлы:

Каталог / Строительство / Проекты домов / Многоэтажные жилые дома / Реконструкция жилого многоквартирного дома г.Шахтинск

Без имени.pln
