СПГУ, СФ, Архитектруа
Секционный жилой дом средней этажности
Технические характеристики
Общее количество квартир 80
Общая площадь квартир 6816
количество 1-комнатных квартир 32
количество 2-комнатных квартир 16
количество 3-комнатных квартир 16
количество 4-комнатных квартир 16
Тип фундамента - свайный
Конструктивная схема - стеновая смешанная
Пожарно-технические характеристики
- Лестница - Л1
- Пожарно-техническая высота - 24,95 м
- Количество пожарных отсеков - 1
- Площадь пожарных отсеков - 952,5 м 2
Задача студента:
Задание предполагает разработку секционного дома. Студент должен изучить принципы функционально-планировочной, объемно- пространственной организации жилых домов с учетом природно-климатических условий, конструктивных решений, стилистических особенностей и местных традиций, нормативных требований.
Местоположение объекта проектирования:
Условный участок на территории Российской федерации, природно-климатические условия для которого даны в СП 131.13330.
Требования к объекту проектирования
Студентам необходимо спроектировать жилой дом с прилегающим благоустройством, состоящий из 2 секций с пожарно-технической высотой 15-28 м.
Основные требования к проектным решениям:
• Планировочные решения жилых секций должны учитывать следующие нормативные требования:
o инсоляции квартир (ГОСТ 57795-2017, СанПиН 1.2.3685-21)
o противопожарные требования в части путей эвакуации (СП 1.13130), площади пожарных отсеков (СП 2.13130), доступа на кровлю (СП 4.13130).
o требования безбарьерной среды для МГН (СП 59.13330).
o общие требования к жилым зданиям (СП 54.13330).
o требования к устройству встроенных автостоянок (СП 113.13330).
• В подземном (подвальном) этаже предусмотреть автостоянку сколичеством машиномест 1 шт / 80 м.кв. суммарной общей площади квартир.
• На 1м этаже предусмотреть помещения под аренду без определения конкретного функционального назначения, входные зоны жилого дома и лестницы эвакуационных выходов автостоянки.
• На 2м этаже и выше предусмотреть жилые квартиры.
• Рекомендуемый состав и площади квартир:
o 1-комнатные – 40-50 кв.м. - 40%,
o 2-комнатные – 60-80 кв.м. - 30%;
o 3-комнатные – 80-120 кв.м. - 25 %;
o 4-комнатные – 120-140 кв.м. - 5%.
Перечень материалов, включаемых в подачу:
• Чертежи поэтажных планов жилого дома с расстановкой технологического и сантехнического оборудования, показом площадей помещений. Для этажей с помещениями, за исключением жилых, выполнить экспликацию помещений. Для дверных и оконных проемов запроектировать перемычки.
• Чертежи продольных фасадов в количестве двух (главный - в М 1:100, другой- в М 1:200).
• Чертежи разрезов в количестве не менее двух (один с сечением по лестничной клетке в М 1:100, второй с сечением по лифтовым шахтам – в М 1:100 или М 1:200).
• На листе плана кровли выполнить чертеж конструкции кровли и 1-го узла.
Общие указания:
Материалы подаются на стандартном формате размера А3, сложенном под А4, с выполнением рамки и штампа по форме 3 приложения Ж к ГОСТ 21-101. Перечень листов:
1. Общие данные
• Технико-экономические показатели должны включать:
o Этажность здания
o Количество этажей
o Площадь застройки
o Строительный объем здания, в т. ч. подземной и надземной части
o Общая площадь здания
o Общая площадь квартир
o Количество квартир (в т.ч. 1-комнатных , 2-х комнатных, 3-х комнатных, 4-х комнатных, выделить двухуровневые)
• Технические характеристики
o Тип фундаментов (свайные, ленточные и др.)
o Конструктивная схема (колонная, стеновая (продольная, поперечная, смешанная), комбинированная)
o Основные строительные материалы.
o Пожарно-технические характеристики (тип лестниц, площадь и количество пожарных отсеков, пожарно-техническая высота)
2. План подземного (подвального) этажа, М 1:200;
3. План 1 этажа, М 1:100 или 1:200.

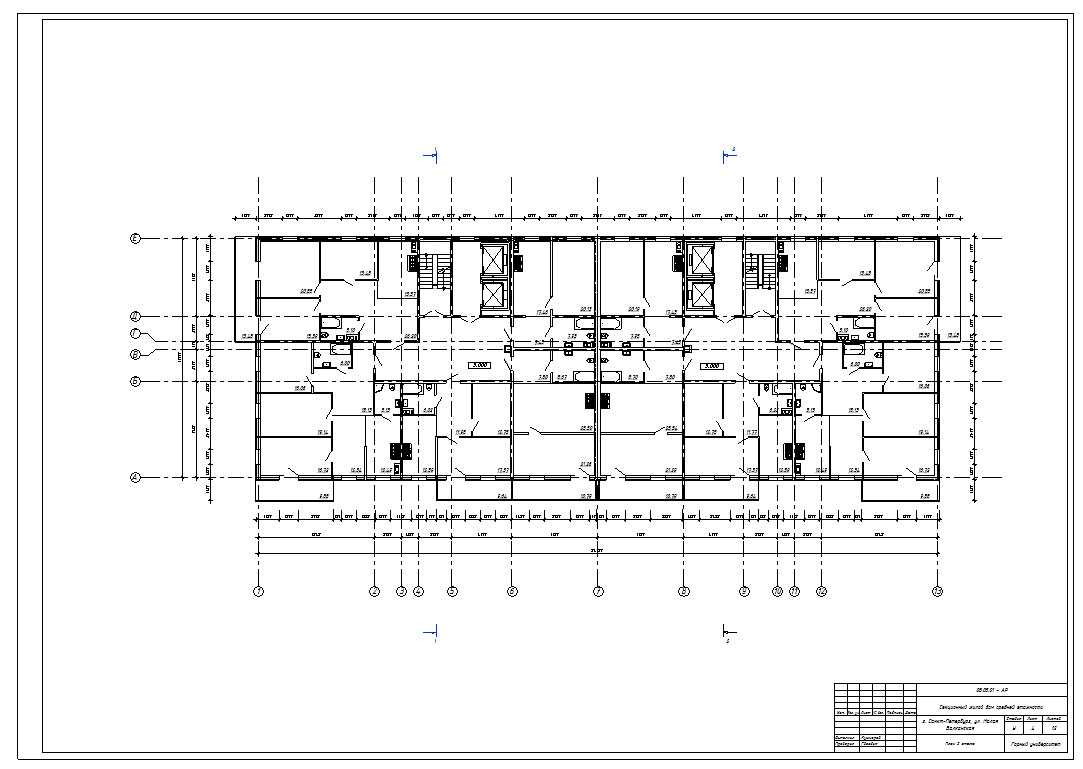

4. План типового (жилого) этажа, М 1:100.
5. План кровли, М 1:100 или 1:200.
6. Разрезы, М 100.

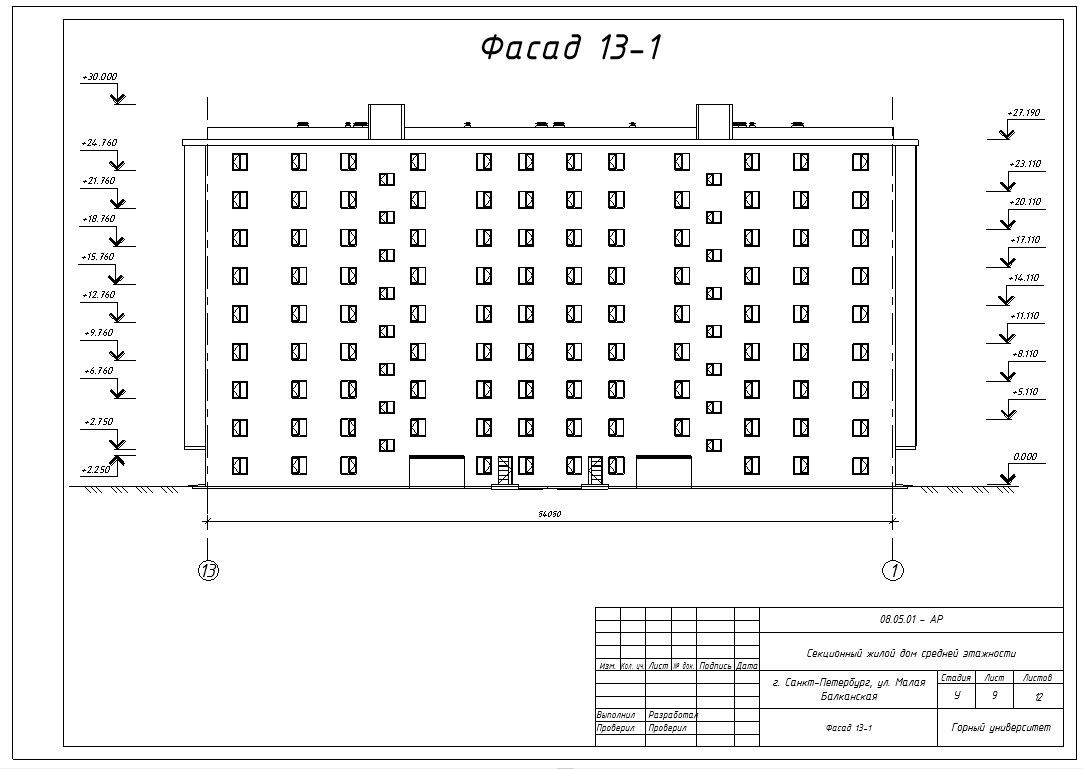

7. Фасады, М 1:100 или 1:200. 1-2 листа.
8. Расчет толщины утеплителя.
