СПбГАСУ
Кафедра железобетонных и каменных конструкций
Дипломный проект по дисциплине железобетонных конструкций
На тему: "Строительства жилого 18-этажного дома"
Санкт-Петербург, 2020
Город Санкт-Петербург, восемнадцать этажей, монолит, размер в осях 30,2х30,4м, высота первого этажа 3,6, высота остальных этажей 3,0м. Жилой дом имеет в своем составе 136 квартиры. В здание имеется 34 трехкомнатные квартиры с площадями 96,7м2 и 95,3 м2, 17 двухкомнатных с площадью 67,8 м2, 68 однокомнатных с площадями 41,0 м2 и 55,6 м2, 17 квартира-студия с площадью 27,0 м2.
СОДЕРЖАНИЕ
Введение 3
1 Архитектурно-строительный раздел 4
1.1 Климатические условия в зоне строительства 4
1.2 Генеральный план 5
1.3 Объемно-планировочные решения 6
1.4 Конструктивное решение здания 7
1.5 Теплотехнический расчет 9
1.6 Водоотвод с покрытия 10
1.7 Наружная отделка 10
1.8 Внутренняя отделка 12
1.9 Противопожарные меры и мероприятия 12
1.10 Природоохранные мероприятия 14
1.11 Доступность здания для маломобильных групп населения 15
1.12 Инженерное оборудование 15
2. Конструктивный раздел 19
2.1 Описание конструкции 19
2.2 Сбор нагрузок 21
2.2.1 Сбор ветровых нагрузок 24
2.2.2 Сбор снеговой нагрузки 31
2.3 Расчет несущей конструкции 33
2.3.1 Расчет в ПК ЛИРА 33
2.3.2 Расчет монолитной плиты перекрытия 1-го этажа 39
2.3.3 Расчет стен подвала толщиной 200мм 54
3. Организационно-технологический раздел 68
3.1 Календарное планирование 68
3.2 Технологическая карта на возведение монолитных железобетонных конструкций 86
3.3 Строительный генеральный план 95
Список литературы 98

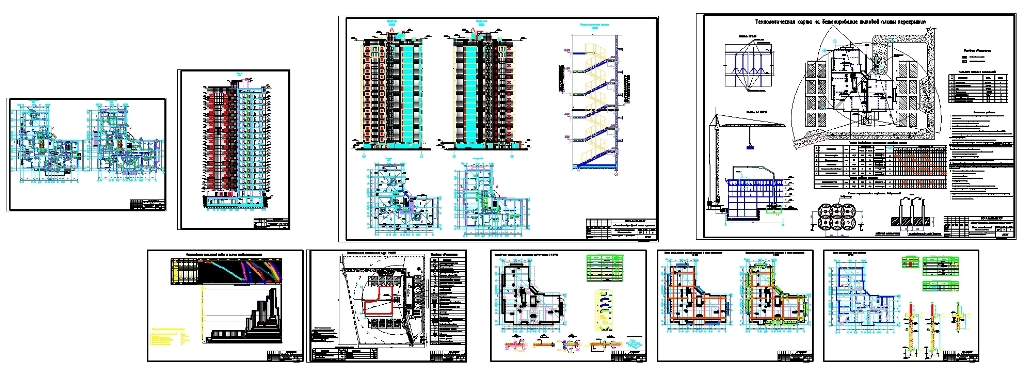

Лист 1-план первого этажа. План второго этажа
Лист 2-разрез 1-1
Лист 3-фасады, лестничный марш, план кровли
Лист 4-Опалубочный чертеж плиты перекрытия
Лист 5-Схема расположение нижней арматуры в плите перекрытия
Лист 6-Схема расположение верхней арматуры в плите перекрытия
Лист 7-Календарный план
Лист 8-Стройгенплан
Лист 9-Технологическая карта на бетонирование плиты перекрытия
