Технология проектирования 10-ти этажного многоквартирного дома

Академия строительства и архитектуры Донского государственного строительного университета
Кафедра градостроительства и проектирования зданий
Курсовой проект по дисциплине "Технология проектирования гражданских зданий"
На тему: "Технология проектирования 10-ти этажного многоквартирного дома"
Ростов-на-Дону, 2016

Исходные данные:
1) Место проектирования – г. Ростов-на-Дону (проспект Стачки).
2) Этажность – 10.
3) Состав квартир: 1-комнатные, 2-х комнатные, 3-х комнатные.
4) Размер секции в осях – 15600х34300.
5) Назначение помещений бытового обслуживания: офисные помещения.
6) Конструктивная система: каркасно-монолитная.

Проектируемое здание располагается в г. Ростове-на-Дону на проспекте Стачки. Многоквартирный 10-этажный жилой дом имеет встроенные офисные помещения на первом этаже. Остальные этажи предназначены для комфортного проживания в них семей. Дом включает в себя 1-комнатные, 2-х комнатные и 3-х комнатные квартиры различных площадей. В плане здание имеет простую но функциональную прямоугольную форму. На территории строительства предусмотрены автопарковка и рекреационная территория.

Содержание:
1. Общие данные
2. Ведомость отделки помещений
3. Планы этажей
4. План кровли
5. Фасады
6. Разрез 1-1
7. Экспликация полов
8. Экспликация окон
9. Спецификация дверей
10. Экспликация перемычек

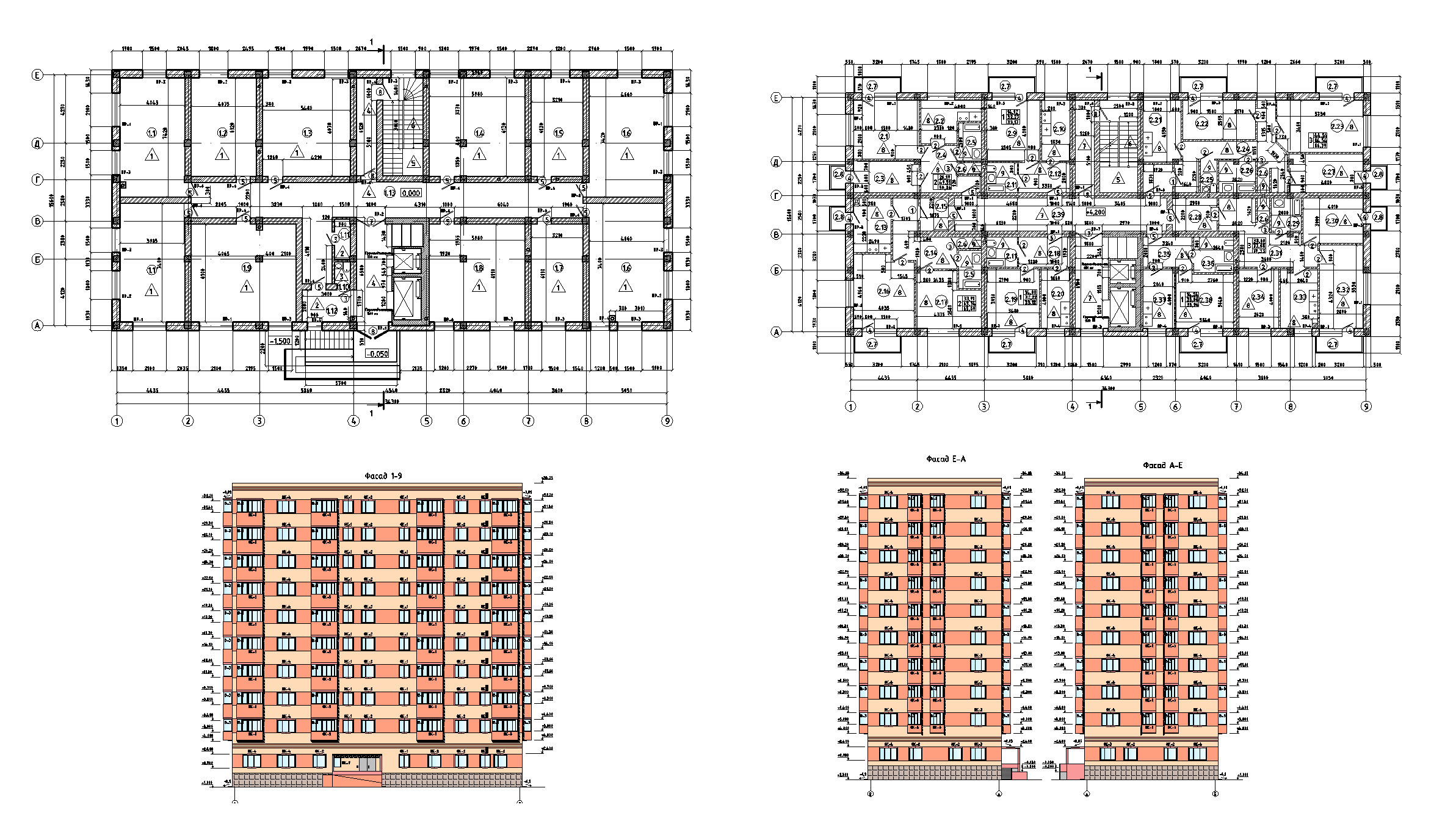

Чертежи представлены в файле в пространстве листа

Состав: Общие данные (начало), Общие данные (продолжение) (1), Общие данные (продолжение) (2), Общие данные (продолжение) (3), Общие данные (окончание), План на отм. 0.000, План на отм. +4.200, План на отм. +7.500, План на отм. +10.800, План на отм. +14.100, План на отм. +17.400, План на отм. +20.700, План на отм. +24.000, План на отм. +27.300, План на отм. +30.600, План кровли, Фасад 1-9, Фасад Е-А, Фасад А-Е, Фасад 9-1, Разрез 1-1, Схема покрытия полов, Схема заполнения оконных проёмов, Схема заполнения дверных проёмов, Ведомость перемычек Язык документа

Софт: AutoCAD 2004

Файлы:

Каталог / Строительство / Проекты домов / Многоэтажные жилые дома / Технология проектирования 10-ти этажного многоквартирного дома

техн_проект_многоэт_Авдеев.dwg
пояснительная записка.docx
