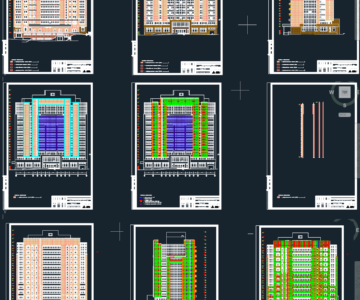

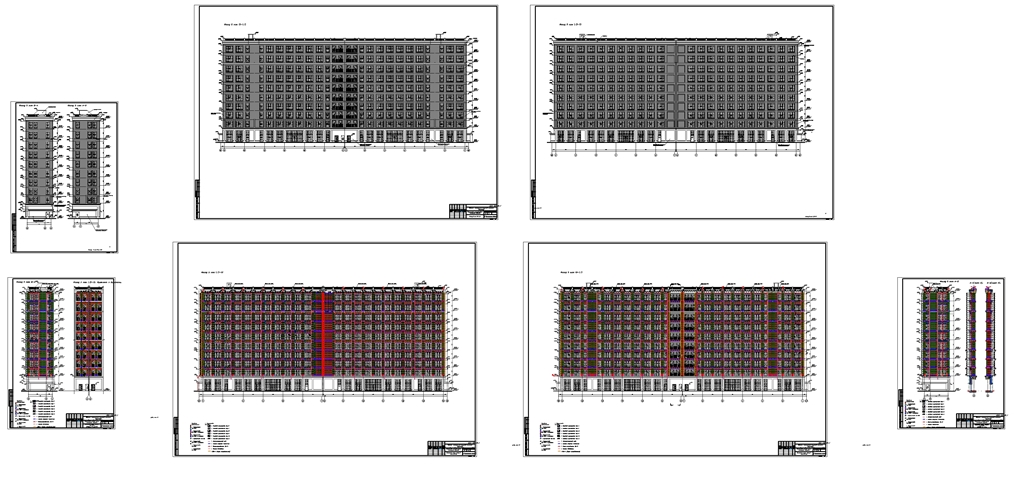

Данный комплект рабочей документации предусматривает устройство вентилируемого фасада с облицовкой клинкерным кирпичом гостинично-офисного комплекса
1. Данный комплект рабочей документации предусматривает устройство вентилируемого фасада с облицовкой клинкерным кирпичом гостинично-офисного комплекса Санкт-Петербург,
2. Исходные данные:
- высотность: +39,800 м;
- материал : стен - монолитный железобетон.
4. В соответствии с архитектурным заданием:
- облицовка клинкерным кирпичом выполняется с отметки 5,770 до отм. +38,315 с
утеплением 200мм;
- оконные проемы предусматривают:
а) Боковые откосы - с облицовкой клинкерным кирпичом;
б) Верхние откосы - с устройством фибробетонной перемычки;
в) Нижний отлив - сталь оцинкованная 1,2 мм с покрытием;
4.1. В качестве материала облицовки стен применяются:
- фасад из клинкерного кирпича 108х54х228мм;
5. Специальных противопожарных мероприятий при устройстве данного фасада техническим заданием не предусматривается.
5.1 В данном разделе документации приведены фасадные навесные конструкции с облицовочным
кирпичом, запроектированные по технологии вентилируемого фасада.
Проектные решения разработаны с применением конструкций навесной фасадной системы с воздушным зазором «МЕТоД-21" (НКС) с применением натурального камня в качестве облицовки» (ТЕХНИЧЕСКОЕ СВИДЕТЕЛЬСТВО ТС № 5369-17 от 18.31.2017 ), «МЕТоД-21 (КП) с применением кирпичной кладки в качестве облицовки» (ТЕХНИЧЕСКОЕ СВИДЕТЕЛЬСТВО ТС № 5151-17 от 26.04.2017 ) и в соответствии с конструктивными решениями «Альбома технических решений навесной фасадной системы «МЕТоД-21" (НКС) и «МЕТоД-21" (КП), разработанного ООО "Метроспецстрой-Девелопер"
6. Порядок монтажа вентилируемого фасада "МЕТоД-21 (КП)" приведен в г.6.2. «Альбома технических решений».
6.1 Кронштейны крепятся к основанию через паронитовые прокладки при помощи фасадных стальных распорных анкеров (монолитный железобетон).
Расстановка кронштейнов по вертикали и горизонтали для конкретных фрагментов стен определяется расчетом на стадии разработки рабочей документации. Подбор анкеров производится по результатам испытаний на объекте с учетом коэффициентов запаса по прочности на вырывающие усилия - не менее 5 (для ж/б стен).
