Одноэтажный жилой дом из СИП- панелей 8*10м

Общие указания.
1.1. Разделы АР-КР Рабочей документации содержат в себе чертежи (схемы, разрезы, основные узлы) и спецификации элементов.
1.2. Разработка проекта альбома КД,
расчет конструкций и подбор сечений элементов выполнен на основании архитекутрных решений, альбома типовых технических решений и с учетом требований нормативных документов.
1.3. Характеристика района строительства: - климатический район строительства: Челябинская область. Расчетная снеговая нагрузка (значение веса снегового покрова на 1 м2 горизонатльной
поверхности) - 1.8 кПа (180 кгс/м2 - III район). - нормативное значение ветрового давления - 0.23 кПа (23 кгс/м2 - II район).
1.4. Степень огнестойкости здания - V.
Конструктивные решения.

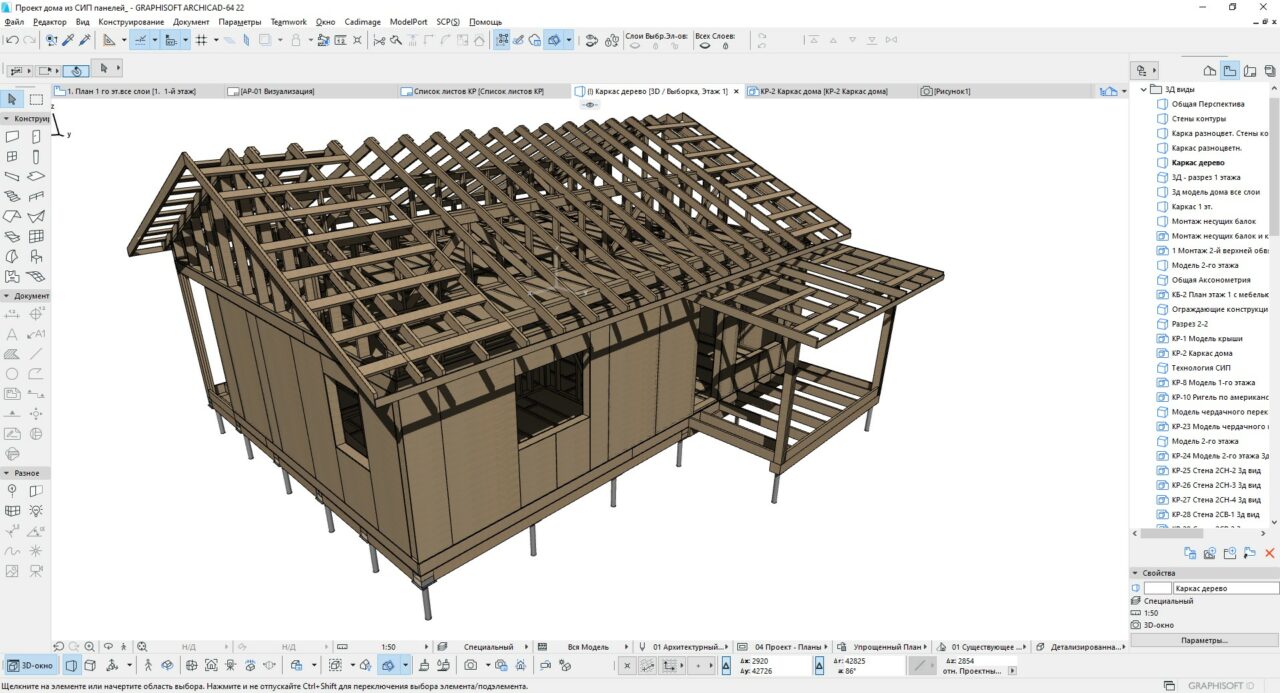

2.1. Объект проектирования - жилой одноэтажный дом, размерами в осях 10х10 м (с учетом террас). Несущие конструкции - каркасные стены, кровля по деревянным стропилам. Конструкция опирается на свайно-винтовой фундамент.
2.2. Фундамент - винтовый сваи 4000*89*6.5 мм, диаметр лопасти 280 мм, толщина металла лопасти 5 мм,
покрытие в 2 слоя: грунтовка ГФ 0,21 и эмаь 0278.
2.3. Пространсвтенная жесткость конструкции обеспечивается укосинами из доски 45х145 мм и 20х95 мм.
2.4. Ограждающие конструкции - сип-панели 174 мм.
2.5. Цокольное перекрытие - сип-панели 224 мм.
2.7. Крыша - скатная. Тип стропильной системы - наслонная (отсутствует распор). Покрытие - клик-фальц. Несущие конструкции крыши - деревянные стропила сечением 45х195 мм и сип-панели 224 мм. Расчет несущих деревянных конструкций выполнен с учетом нагрузок, предусмотренных документацией для данного типа зданий и места строительства. Проверка подобных сечений выполнялась в соответствии с СП 64.13330.2011 "Деревянне конструкции". Конструктивная схема - "Конструкции крыш. Стропильные системы" А.А. Соловьев 2009 год. Уровень отественности здания - II, что учтено в расчете строительных конструкций коэффициентом надежности 1. 2.8. За относительную отметку 0.000 принята отметка цокольного перекрытия.
Особенности изготовления конструкций и выполнение защитных мероприятий
3.1. Все элеметы каркаса должны иметь максимально-возможную заводскую готовность.
3.2. Пиломатериал для строительства дома принимать по ГОСТ 8486 из древесины сосны или ели - не ниже 2-го сорта. Влажность сухого строганного пиломатериала должна быть 11-17%.
3.3. При изготовлении деревянных конструкций должен быть соблюден СП 28.13330.2012. Защита строительных конструкций от коррозии. Актуальная редакция СНиП 2.03.11-85. 3.4. Все метизы, применяемые для монтажа конструкций, должны быть оцинкованными.

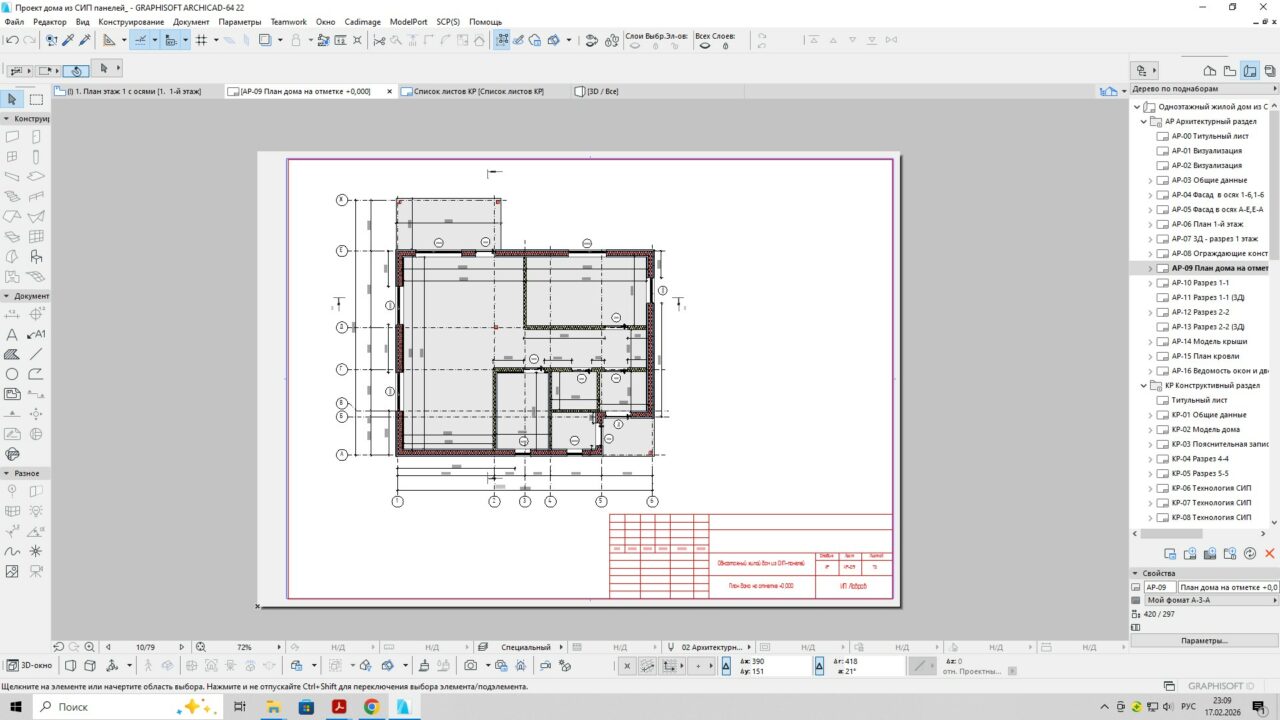

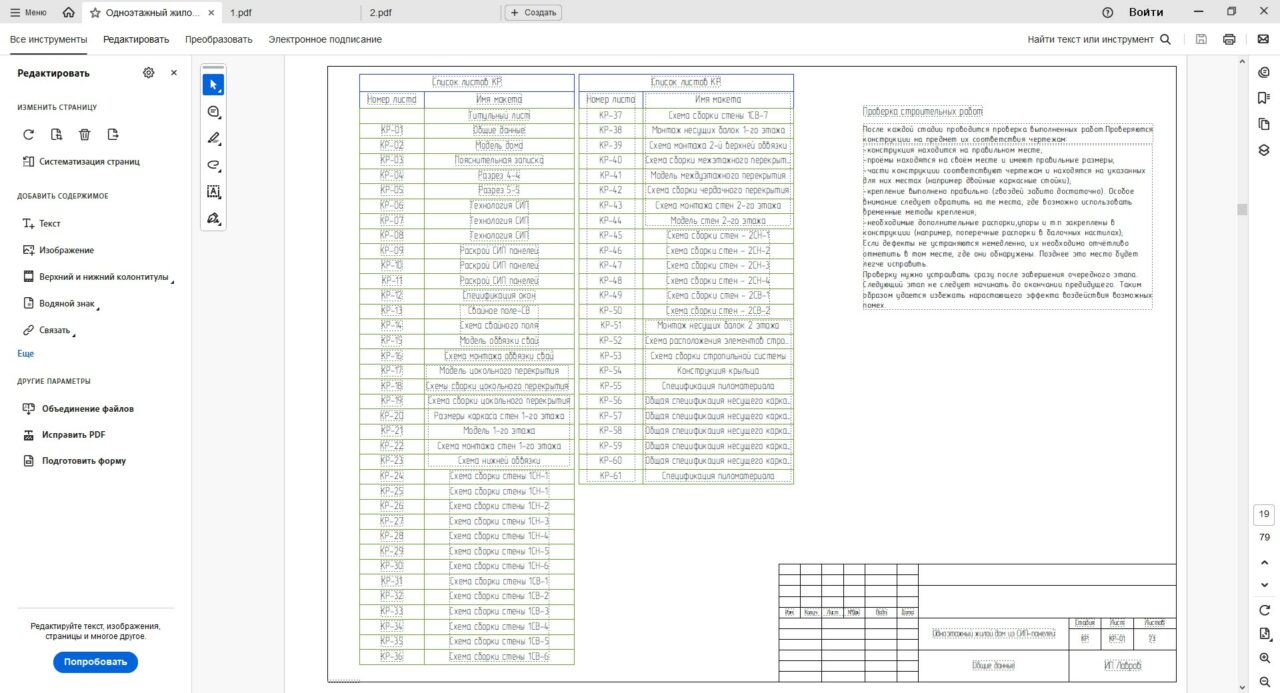

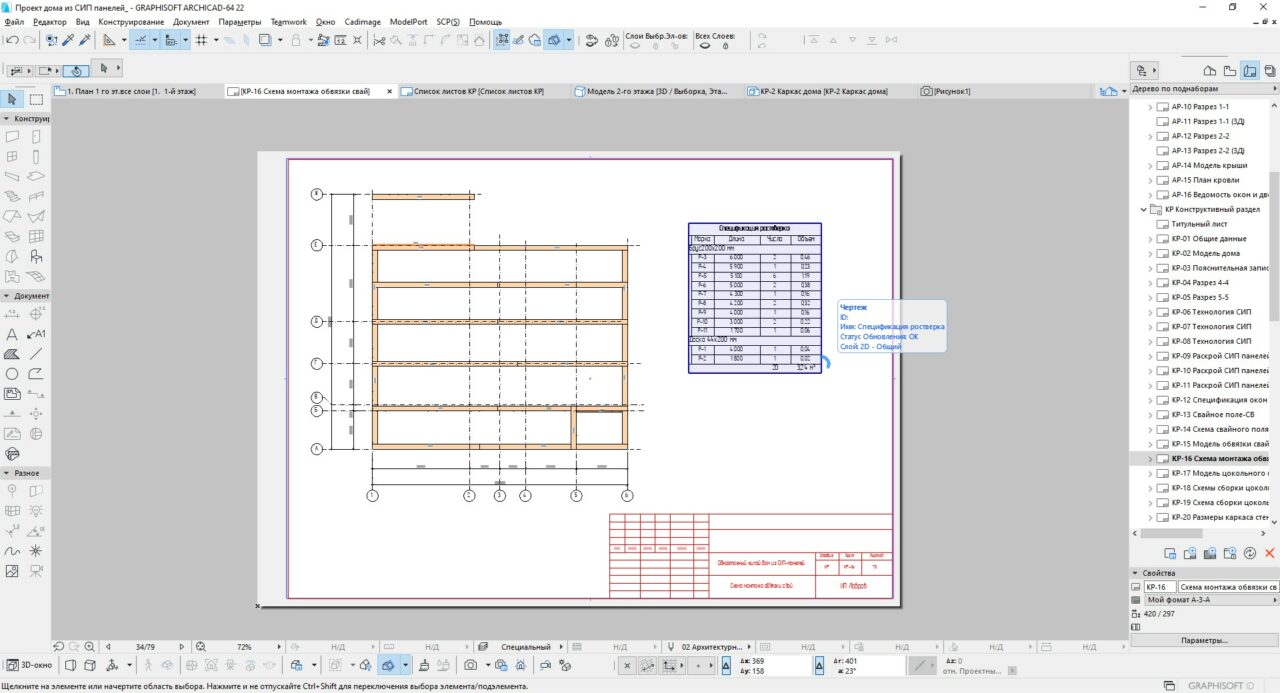

Список листов АР Номер листа АР-00 АР-01 АР-02 АР-03 АР-04 АР-05 АР-06 АР-07 АР-08 АР-09 АР-10 АР-11 АР-12 АР-13 АР-14 АР-15 АР-16 Имя макета Титульный лист Визуализация Визуализация Общие данные Фасад в осях 1-6,1-6 Фасад в осях А-Е,Е-А План 1-й этаж 3Д - разрез 1 этаж Ограждающие конструкции План дома на отметке +0,000 Разрез 1-1 Разрез 1-1 (3Д) Разрез 2-2 Разрез 2-2 (3Д) Модель крыши План кровли Ведомость окон и дверей Список листов КР Номе... КР-01 КР-02 КР-03 КР-04 КР-05 КР-06 КР-07 КР-08 КР-09 КР-10 КР-11 КР-12 КР-13 КР-14 КР-15 КР-16 КР-17 КР-18 КР-19 КР-20 КР-21 КР-22 КР-23 КР-24 КР-25 КР-26 КР-27 КР-28 КР-29 КР-30 КР-31 КР-32 КР-33 КР-34 КР-35 КР-36 Имя макета Титульный лист Общие данные Модель дома Пояснительная записка Разрез 4-4 Разрез 5-5 Технология СИП Технология СИП Технология СИП Раскрой СИП панелей Раскрой СИП панелей Раскрой СИП панелей Спецификация окон Свайное поле-СВ Схема свайного поля Модель обвязки свай Схема монтажа обвязки свай Модель цокольного перекрытия Схемы сборки цокольного перекрытия Схема сборки цокольного перекрытия Размеры каркаса стен 1-го этажа Модель 1-го этажа Схема монтажа стен 1-го этажа Схема нижней обвязки Схема сборки стены 1СН-1 Схема сборки стены 1СН-1 Схема сборки стены 1СН-2 Схема сборки стены 1СН-3 Схема сборки стены 1СН-4 Схема сборки стены 1СН-5 Схема сборки стены 1СН-6 Схема сборки стены 1СВ-1 Схема сборки стены 1СВ-2 Схема сборки стены 1СВ-3 Схема сборки стены 1СВ-4 Схема сборки стены 1СВ-5 Схема сборки стены 1СВ-6 Список листов КР Номе... КР-37 КР-38 КР-39 КР-40 КР-41 КР-42 КР-43 КР-44 КР-45 КР-46 КР-47 КР-48 КР-49 КР-50 КР-51 КР-52 КР-53 КР-54 КР-55 КР-56 КР-57 КР-58 КР-59 КР-60 КР-61 Имя макета Схема сборки стены 1СВ-7 Монтаж несущих балок 1-го этажа Схема монтажа 2-й верхней обвязки Схема сборки межэтажного перекрытия Модель междуэтажного перекрытия Схема сборки чердачного перекрытия Схема монтажа стен 2-го этажа Модель стен 2-го этажа Схема сборки стен - 2СН-1 Схема сборки стен - 2СН-2 Схема сборки стен - 2СН-3 Схема сборки стен - 2СН-4 Схема сборки стен - 2СВ-1 Схема сборки стен - 2СВ-2 Монтаж несущих балок 2 этажа Схема расположения элементов стропильной системы Схема сборки стропильной системы Конструкция крыльца Спецификация пиломатериала Общая спецификация несущего каркаса Общая спецификация несущего каркаса Общая спецификация несущего каркаса Общая спецификация несущего каркаса Общая спецификация несущего каркаса Спецификация пиломатериала
