АБК линейного завода капронового волокна

0
61
2720
10
0
50
Чертеж АБК линейного завода капронового волокна

СибАДИ, Кафедра архитектуры, курсовой проект по дисциплине "Архитектурное проектирование", тема "Проектирование АБК", ОМСК 2016

Исходные данные: Административно-бытовой комплекс завода капронового волокна.
Имеются все чертежи:
-компановочная схема
-планы
-фасады
-узлы
-спецификации

АБК Завод
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Автор
user-avatar 6355742
Дата
11.01.2017
Язык
Русский
Состав

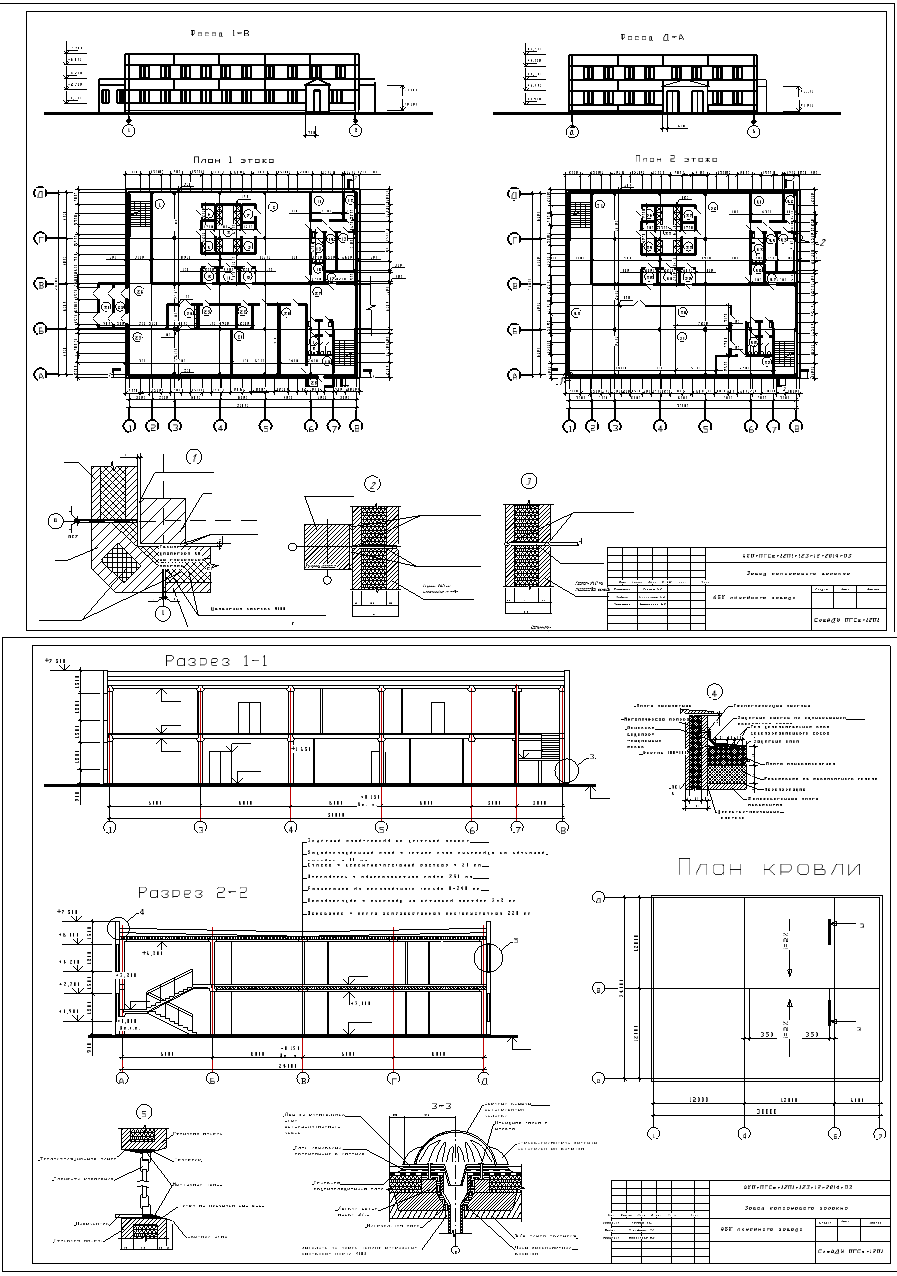

Фасады 1-8; Д-А. План 1 этажа, план 2 этажа. Узлы 1,2,3. План кровли. Разрезы 1-1; 2-2. Узел водосточной воронки. Узел окна. Экспликацмя помещений. Спецификация
Софт
AutoCAD 2010 Как открыть?
