Ангар для хранения сыпучих материалов
1. Общая часть:
Проектом предусматривается строительство каркасного здания: "Ангар для хранения сыпучих материалов".
Расположение объекта: УР, г. Ижевск,
Проект разработан на основании технического задания, в соответствии с требованиями действующих нормативных документов.
2. Проект включает в себя:
- монтаж металлического каркаса;
- монтаж фундаментной плиты;
- установку дверей и окон;
- возведение скатной крыши с металлическим каркасом и кровельным покрытием из сендвич-панелей
- оснащение возводимого здания освещением, электропитанием, водоснабжением, канализацией, отоплением и вытяжными вентиляторами.
В качестве обшивки металлического каркаса - панели, типа "сэндвич", толщиной 100мм, с наружным слоем из профлиста С8, цвет RAL 5005.
При возведении здания применяются покупные изделия и материалы, соответствующие своему назначению и качеству, с наличием сертификатов соответствия, гигиенических сертификатов и сертификатов пожарной безопасности заводов изготовителей данной продукции.
Все металлические конструкции имеют антикоррозийное покрытие. Внутренняя отделка помещения выполнена с учетом его назначения.
Кровля двускатная с неорганизованным водоотводом, без чердака, кровля - панели типа "сэндвич" толщиной 80 мм, с наружным слоем из профлиста С21 по металлическому каркасу.

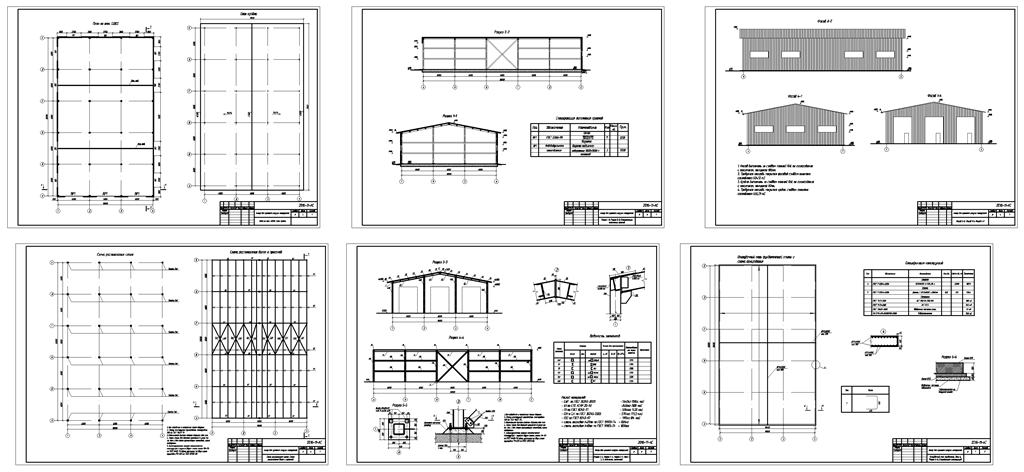

Состав: План, фасады, схема расположения стоек, балок, фундаментная плита
Софт: AutoCAD 2013
