Двухпролетное одноэтажное промышленное здание для строительства в г. Полоцке

0
1
95
1
0

БНТУ / Кафедра «Строительные конструкции» / По дисциплине "Железобетонные и каменные конструкции" /Курсовой проект на тему : Двухпролетное одноэтажное промышленное здание для строительства в г. Полоцке

В курсовом проекте были рассчитаны стропильная балка, ступенчатая колонна, столбчатый фундамент. Также был выполнен статический расчет каркаса промышленного здания с применением САПР SCAD.

Расчет был выполнен по актуальным на 2019г. ТНПА действующие на территории РБ: ТКП EN 1991-1-1-2016 (33020), ТКП EN 1991-3-2009 (Еврокод 1: Часть 3, Часть 1-3, Часть 1-4).
Согласно заданию: запроектировать – двухпролетное одноэтажное промышленное здание для строительства в г. Полоцке. Длинна одного пролета L=21,3 м. В здании предусмотрен мостовой кран грузоподъемностью Q=12.5 т, класса НС3, отметка уровня головки кранового рельса – 12.500. Несущие конструкции покрытия – стропильная железобетонная балка двускатная и ребристые плиты покрытия. Шаг колонн 7 м., высота местности A=133.

Исходные данные:
Класс среды по условию эксплуатации – ХС3;
Колонна сборная заводского изготовления. Бетон тяжелый класса прочности на сжатие C 30⁄37;
Арматура класса S500.

Содержание:
1. Исходные данные для проектирования 5
1.1. Определение генеральных размеров поперечной рамы 5
2. Определение нагрузок на поперечную раму 8
2.1. Постоянные нагрузки от веса покрытия, собственной массы конструкций и стенового ограждения 8
2.2. Нагрузка от крановых воздействий 10
2.3. Нагрузки от веса снегового покрова 12
2.4. Нагрузки от давления ветра 13
2.5. Учет геометрических несовершенств 16
3. Статический расчет поперечной рамы здания 17
4. Расчет железобетонных конструкций 22
4.1. Расчет железобетонной двускатной балки 22
4.1.1. Определение нагрузок на балку покрытия 23
4.1.2. Назначение геометрических размеров 24
4.1.3. Определение усилий в сечениях балки 25
4.1.4. Предварительный подбор продольной напрягаемой арматуры 27
4.1.5. Определение потерь усилия предварительного напряжения 32
4.1.6. Проверка несущей способности балки при действии нагрузок в стадии эксплуатации 41
4.1.7. Проверка несущей способности сечения балки в стадии изготовления 43
4.1.8. Расчет несущей способности балки в стадии эксплуатации на действие поперечной силы 47
4.1.9. Проверка несущей способности балки в коньке на отрыв верхней полки от стенки. 67
4.1.10. Расчет по образованию трещин, нормальных к продольной оси элемента 68
4.1.11. Расчет деформаций балки 69
4.2. Расчет и конструирование колонны крайнего ряда 74
4.2.1. Расчет и конструирование надкрановой части колонны 74
4.2.2. Расчет и конструирование подкрановой части 89
4.2.3. Расчет и конструирование консоли колонны 102
4.3. Расчет фундамента под колонну крайнего ряда 106
4.3.1. Исходные данные для расчета 106
4.3.2. Определение размеров фундамента 108
4.3.3. Определение размеров плитной части фундамента 111
4.3.4. Проверка несущей способности фундамента 111
4.3.5. Определение напряжений под подошвой фундамента 113
4.3.6. Изгибающие моменты в сечениях подошвы, подбор армирования 114
4.3.7. Расчет плитной части фундамента на продавливание с учетом армирования 117
4.3.8. Расчет армирования стакана фундамента 120
5. Список использованных источников 122



Автор
IKKI
Дата
18.04.2023
Язык
Русский
Состав

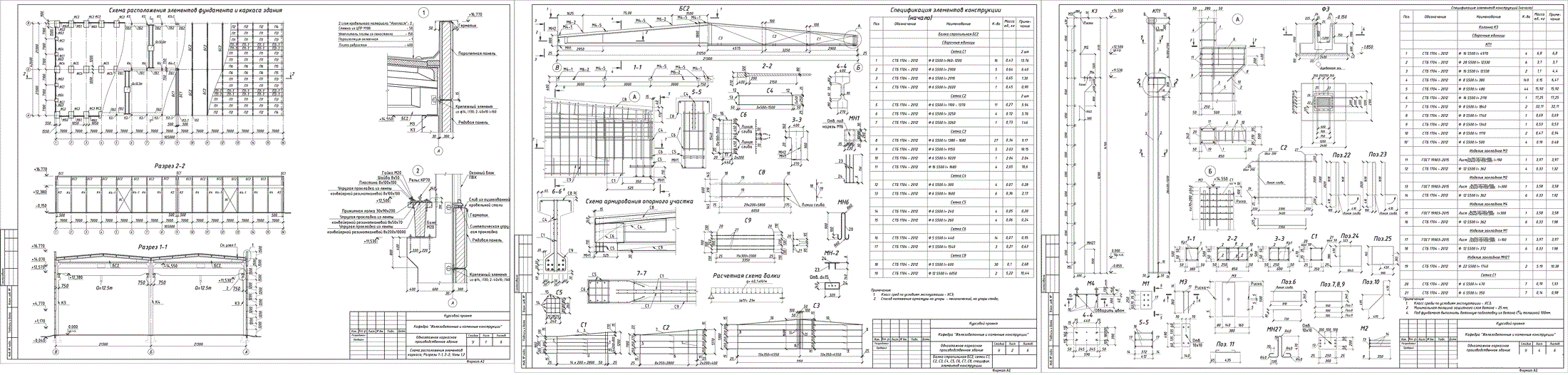

чертежи 6 листов (3 листа А2 + 3 листа А4 для вставки в Пояснительную записку) + ПЗ
Софт
AutoCAD 2015 Как открыть?
Содержимое архива
  • Пример 1
    • ПЗ.docx
    • Чертеж.dwg
