Проектирование одноэтажного промышленного здания с мостовыми кранами г.Тарко-Сале

Тюменский индустриальный университет
Кафедра строительных конструкций
Курсовой проект по дисциплине "Железобетонные и каменные конструкции"
На тему "Проектирование одноэтажного промышленного здания с мостовыми кранами"
Тюмень, 2022 г.

Ширина здания-36м.
В качестве основной несущей конструкции покрытия используется Балка двухскат-наяпролетом18м
продольный шаг крайних колонн:6 м;
шаг колонн средних рядов–12 м.
Наружные стены панельные навесные толщиной 300мм.
Колонны железобетонные двухветвевые.
Отметка низа стропильной конструкции+12.8м;
Принят мостовой кран грузоподъемностью 15/3т;
район строительства: г.Тарко-Сале;
тип грунта:Глина e=0.5 Il=0.7
Lкр=16.5 м, Bкр=6.3, Hкр=2.3,

1. Компоновка поперечной рамы. 3
1.1. Размеры крайней колонны 5
1.2. Размеры средней колонны 5
2. Сбор нагрузок на поперечную раму. 8
2.1. Постоянная нагрузка. 8
2.2. Снеговая нагрузка. 10
2.3. Крановая вертикальная нагрузка. 11
2.4. Горизонтальная крановая нагрузка. 13
2.5. Ветровая нагрузка. 14
3. Статический расчет рамы здания. 16
3.1. Загружение 1: Постоянная вертикальная нагрузка. 18
3.2. Загружение 2: Усилия от снеговой нагрузки. 21
3.3. Загружение 3: Усилия от ветровой нагрузки 24
3.4. Загружение 4: Усилия от вертикальной крановой нагрузки (Мmax на левой стойке). 26
3.5. Загружение 5: Усилия от вертикальной крановой нагрузки (Мmax на средней стойке). 29
3.6. Загружение 6: Усилия от вертикальной крановой нагрузки (от 4 кранов на средней стойке) . 32
3.7. Загружение 7: Усилия от горизонтальной крановой нагрузки (сила Т на стойке по оси «А»). 34
3.8. Загружение 8: Усилия от горизонтальной крановой нагрузки (сила Т на стойке по оси «Б»). 36
3.9. Комбинации нагрузок 38
4. Расчет внецентренно нагруженной колонны сквозного сечения. 40
4.1. Характеристики прочности бетона и арматуры. 40
4.2. Сечение 2-2 на уровне верха консоли колонны. 40
4.1. Расчет из плоскости изгиба. 47
4.2. Сечение 3-3 в заделке колонны. 48
4.1. Расчет из плоскости изгиба. 53
4.2. Расчет промежуточной распорки. 54
4.3. Расчет подкрановой консоли. 55
5. Расчет фундамента под крайнюю колонну. 56
5.1. Определение усилий, действующих на основание. 56
5.2. Определение размеров подошвы фундамента. 56
5.3. Определение краевого давления на основание. 57
5.4. Расчет тела фундамента. 57
5.5. Расчет и подбор арматуры подошвы фундамента. 59
5.6. Расчет и армирование стакана фундамента 60
5.7. Расчет продольной арматуры стакана. 62
5.8. Расчет фундамента на продавливание 62
6. Расчет двухскатной Балки покрытия 64
6.1. Определение усилий, действующих на балку 64
6.2. Расчет прочности балки по сечению, нормальному продольной оси. 67
6.3. Расчет прочности плиты по сечению, наклонному к продольной оси. 68
6.4. Расчет балки покрытия по II группе предельных состояний. 71
6.5. Определение потерь предварительного напряжения. 72
6.6. Расчет балки на образование трещин в растянутой зоне. 75
6.7. Расчет раскрытия трещин 76
6.8. Расчет прогиба балки 78
7. Список используемой литературы. 81

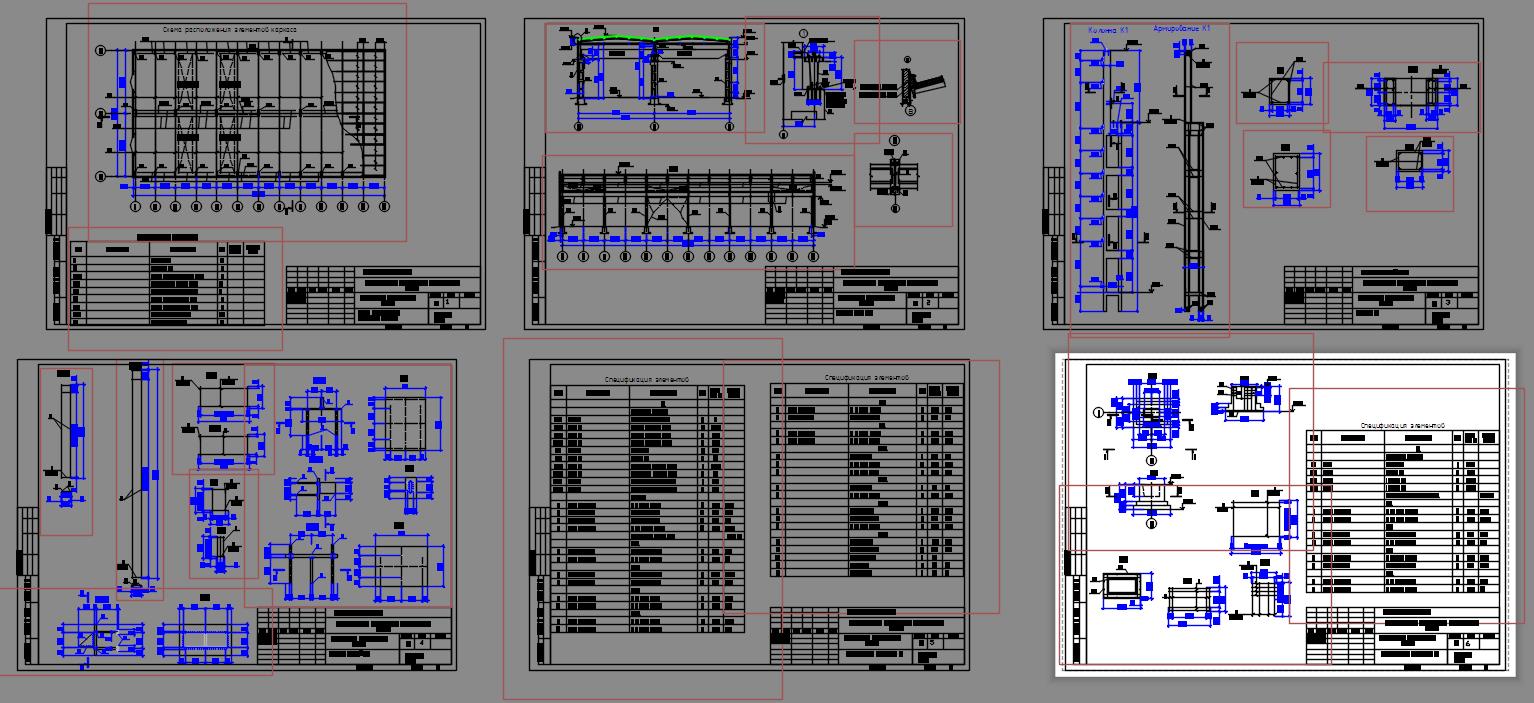

Состав: Схема расположения элементов каркаса, Колонна, Армирование колонны, Каркас, спецификация элементов, Балка, Схема армирования балки

Софт: AutoCAD 2014
