Комбифуражный склад АР

Комбифуражный склад молочно-товарной фермы, раздел АР.
Проектируемое здание прямоугольной формы с габаритными размерами в осях – 50,0 х105,0м. Здание одноэтажное, трехпролетное, каркасное. Шаг колонн 6,0 м.
1. Фундаменты Столбчатые монолитные на естественном основании
2. Колонны Металлические
3. Прогоны покрытия Металлические
4. Наружные стены Профилированный лист С21-1000-0,6/МЛ 1202, ГОСТ 24045-94
5. Секции Монолитные
6. Кровля Профилированный лист НС44-1000-0,7/МЛ 1202 ГОСТ 24045-94
7. Окна ПВХ профиль
8. Двери Металлические, утепленные по ГОСТ 31173-2003.
9. Ворота Ворота подъемно-секционные с калиткой, Hormann
10. Полы Бетон В 22,5 , W6, F150 армированный.
Высота до низа несущих конструкций +6,590.

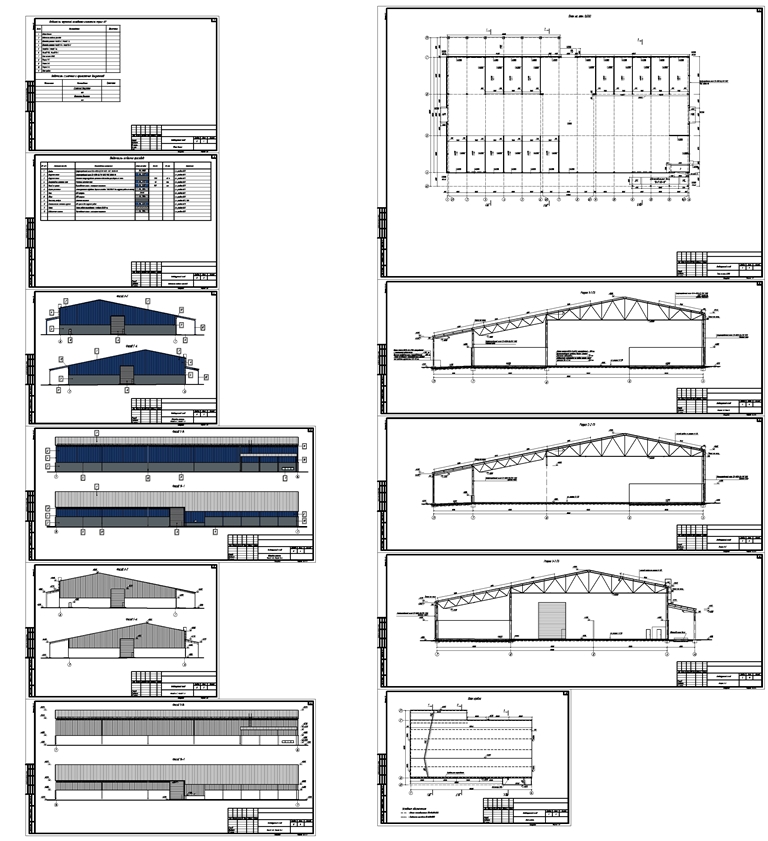

Состав: раздел АР, фасады, планы, разрезы Язык документа

Софт: AutoCAD 2014

Файлы:
Комбифуражный склад АР.dwg
