Комплект АС на ограждение из ССЦП и ворот

1. Проект выполнен на основании задания на проектирование ТЗ-91.040.99-ВВМН-261-12,
2. Рабочие чертежи разработаны с учетом следующих природных и эксплуатационных условий:
- расчетная зимняя тепература( средняя наиболее холодной пятидневки) -26°;
- нагрузка для снегового покрова для IV района - 2.4 кПа;
- скоростной напор ветра для I района - 0,23 кПа
- климатический район строительства - II в;
- расчетная глубина промерзания грунта - 1,60 м;
- сейсмичность до 6 баллов включительно.

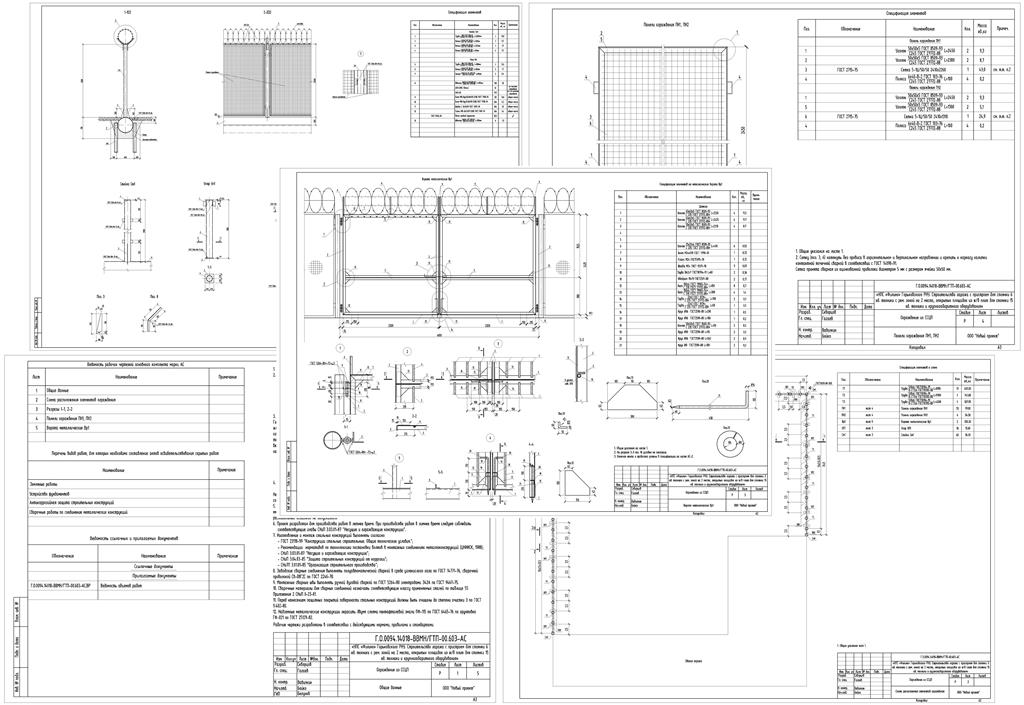

Состав: общие данные, Схема расположения элементов ограждения, Разрезы, Панели ограждения, Ворота металлические Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Комплект АС на ограждение из ССЦП и ворот

603-АС\Г.О.0094.14018-ВВМН_ГТП-603-АС.ВР.doc
603-АС\Лист 1_Общие данные .dwg
603-АС\Лист 2_Схема расположения элементов ограждения.dwg
603-АС\Лист 3_Разрезы 1-1,2-2.dwg
603-АС\Лист 4_Панели ограждения ПН1, ПН2.dwg
603-АС\Лист 5_Ворота металлические Вр1.dwg
603-АС
