топ За месяцКурсовой проект - ЖБК каркаса одноэтажного промышленного здания 108 х 54 м в г. Несвиж
Гродненский государственный университет им. Янки Купалы
Кафедра архитектуры и строительства
Курсовой проект по дисциплине "Железобетонные и каменные конструкции"
На тему " Расчет и конструирование железобетонных конструкций"
Гродно, 2024
В данном курсовом проекте рассматриваются элементы каркаса одноэтажного промышленного здания.
Исходные данные:
Длина здания - 108 м.
Пролет - 18 м.
Количество пролетов – 3.
Шаг колонн - 12 м.
Количество шагов колонн – 9.
Высота до головки кранового рельса - 9,6 м.
Грузоподъемность крана - 20 т.
Несущая стропильная конструкция - балка с параллельными поясами.
Сопротивление грунта основания - 0,6 МПа.
Район строительства - г. Несвиж.
Cодержание
Введение 3
1 Компоновка здания и расчет поперечника рамы 4
1.1 Исходные данные к проекту 4
1.2 Компоновка конструктивной схемы здания 4
2 Расчёт поперечной рамы 8
2.1 Нагрузки действующие на раму 8
2.1.1 Постоянные нагрузки 9
2.1.2 Переменные нагрузки 11
3 Расчет сквозной колонны 17
3.1 Исходные данные для проектирования сквозной колонны 17
3.2 Составление расчетных сочетаний нагрузок 17
3.3 Подбор сечения арматуры надкрановой части колонны 21
3.4 Подбор сечения арматуры подкрановой части колонны 29
3.5 Расчёт консоли колонны 35
4 Расчёт и конструирование фундамента под крайнюю колонну 39
4.1 Исходные данные для проектирования 39
4.2 Конструктивное решение 39
4.3 Определение усилий 40
4.4 Определение размеров подошвы фундамента 41
4.5 Расчёт плитной части фундамента 43
4.6 Расчет площади сечения арматуры в направлении большей стороны плиты 44
4.7 Расчет площади сечения арматуры в направлении меньшей стороны плиты 45
4.8 Расчет плитной части фундамента на продавливание 47
4.9 Расчёт подколонника 47
5 Расчёт и конструирование стропильной конструкции 50
5.1 Определение расчётного пролёта балки 51
5.2 Определение нагрузок 51
5.3 Расчётные сечения балки и усилия, возникающие в них 53
5.4 Расчёт прочности нормальных сечений балки в стадии эксплуатации 54
5.4.1 Определение положения расчётного нормального сечения балки 54
5.4.2 Предварительный подбор продольной арматуры напрягаемой арматуры 54
5.4.3 Назначение величины предварительного напряжения в напрягаемой арматуре 56
5.4.4 Определение площади напрягаемой арматуры 56
5.5 Определение потерь усилия предварительного напряжения 60
5.7 Расчёт прочности наклонных сечений 66
5.9 Проверка ширины раскрытия трещин 70
5.10 Расчёт по образованию трещин в стадии изготовления 73
5.10.1 Расчёт по образованию трещин с средней части пролёта балки 73
5.10.2 Расчёт по образованию трещин в месте установки монтажной петли 73
5.11 Расчёт деформаций балки 74
Список использованных источников 77

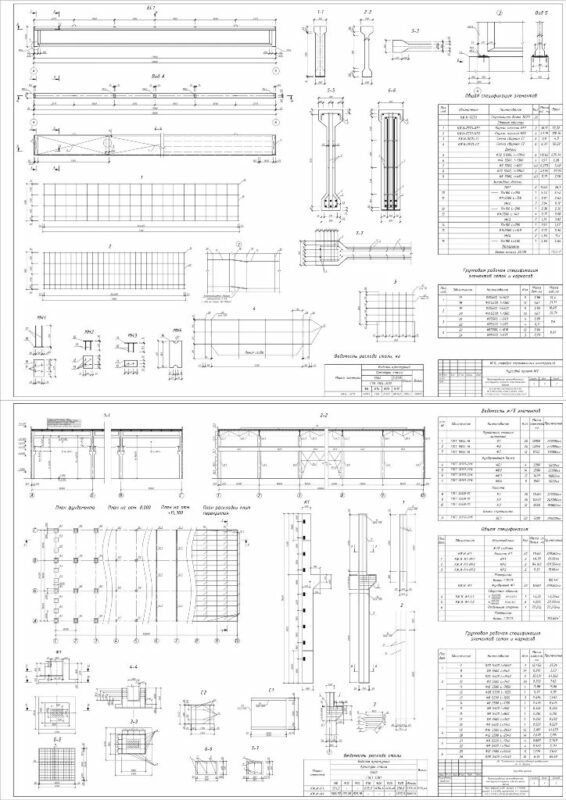

Состав: План здания(1:400), разрез 1-1 (1:200), разрез 1-2 (1:200),фундамент Ф1, колонна К1, С1(1:50), С2(1:50), узел 1(1:50), узел 2(1:50), узел 3(1:50), БС1(1:50), МН4(1:10), МН5(1:10), МН6(1:10), МН7(1:10), 1-1(1:20), 2-2(1:20), 3-3(1:20), 4-4(1:50), 5-5(1:10), 6-6(1:10), 7-7(1:10), узел 1(1:25), узел 2(1:25), узел 3(1:5), узел 4(1:5)
Софт: AutoCAD 2018
