Кузнечный цех автозавода

КГАСУ
кафедры архитектуры
Курсовой проект на тему "Кузнечный цех автозавода"
Казань 2015

Процесс кузнечной обработки включает следующие основные операции: захват, доставка, загрузка заготовки в печь, захват и подача нагретой заготовки от печи к машине, манипуляция с заготовкой во время ковки, перемещение ковки от машины к месту складирования.
При кузнечном цехе автозавода располагается склад материалов - литых болванок и прокатных заготовок, склад топлива и склад готовой продукции, а также кладовых (инструментов-штампов, ремонтно-монтажных инструментов и вспомогательных материалов).
В состав кузнечного цеха входят следующие отделения: заготовительное, кузнечно-молотовое, кузнечно-прессовое, термическое, участок штамповки, склады.
Внутрицеховая транспортировка грузов осуществляется мостовыми кранами грузоподъемностью 10т. В каждом пролете по одному мостовому крану.
Основные технологические операции в цехе протекают без значительного выделения тепла, пыли, дыма, копоти и вредных газов, за исключением термического отделения. Предприятие обеспечено централизованным теплоснабжением, водоснабжением, производственной и ливневой канализацией, электроснабжением.
Содержание:

Стр.
Оглавление 2
Ведомость чертежей 3
I. Исходные данные. 4
1. Производственно-технологические данные. 4
2. Генеральный план 4
II. Архитектурно-конструктивное решение здания 5
1. Объемно-планировочное решение цеха 5
2. Конструктивное решение производственного корпуса 5
III. Административно-бытовой корпус 8
1. Общие данные 8
2. Административно-бытовые помещения 9
3. Конструкции административно-бытового корпуса 10
IV. Основные технико-экономические показатели 11
1. Технико-экономические показатели 11

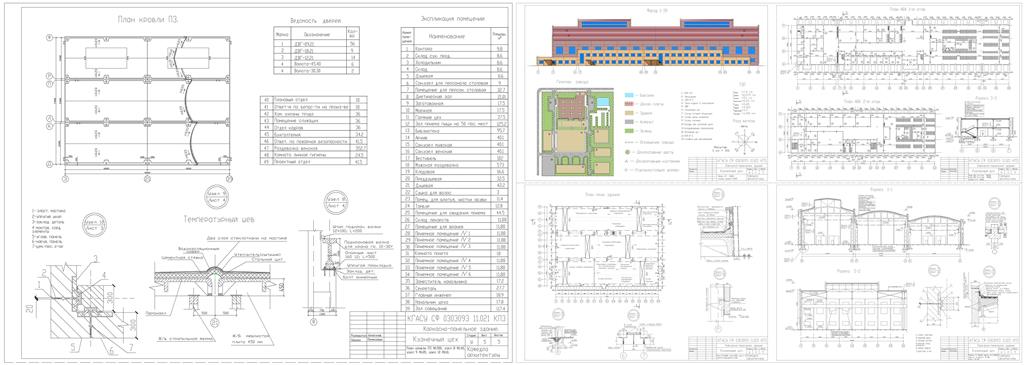

Состав: Пояснительная записка; Ведомость чертежей в программе AutoCAD : Фасад 1-18 (М 1:200); Генеральный план (М 1:1000); A2 План производственного корпуса (М 1:400); Узлы и детали (М 1:20, М 1:5) A2 Разрез 1-1 по производственному корпусу (М 1:200); Разрез 2-2 по производственному корпусу (М 1:200); План кровли (М 1:200); A2 План 1 этажа административно-бытового корпуса (М 1:200); План 2 этажа административно-бытового корпуса (М 1:200); Экспликация помещений АБК; Разрез 3-3 по АБК (М 1:100); Узлы и детали (М 1:20) A2; Язык документа

Софт: AutoCAD 2019

Файлы:
Пояснилка кузнечный цех.doc
Kursovoy_proekt_3_promyshlennye_zdania_St-t_gr_03-302.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Екатерина
Дата: 2020-04-08
Просмотры: 421
