Механосборный цех тяжелого машиностроения г. Тернополь

НУВГП, ННІБА, ПЦБ, Механозбіний цех важкого машинобудування, 2011

Курсовий проект розроблений на основі завдання на виконання архітектурно – конструктивного проекту на тему „Промислова будівля”.
Призначення – механозбіний цех важкого машинобудування.
Район будівництва – місто Тернопіль.
Розрахункова внутрішня температура – 16оС.
Режим роботи –середній.
Група виробничих процесів – Ів.
Розряд зорової роботи – V.
Глибина знаходження несучого шару грунту – 1,0 м.
Ґрунти основи - піски.
Фундаменти – за способом зведення: монолітні, за конструкцією: стовпчасті з підколонником стаканного типу.
Колони – залізобетонні суцільні.
Ферми – залізобетонні сегментні.
Стіни – залізобетонні тришарові.

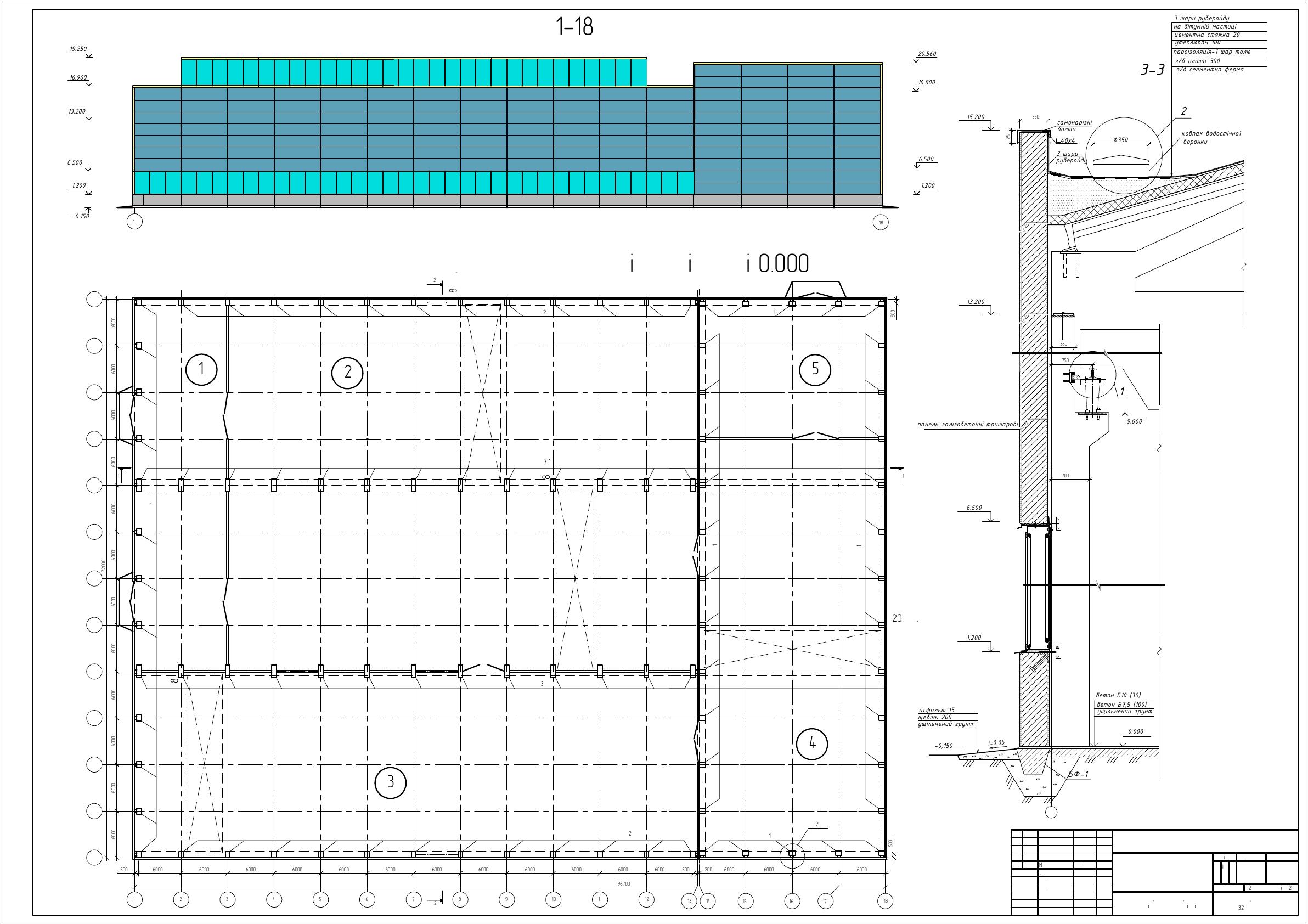

Запроектована будівля в плані має форму прямокутника розмірами в осях 72000 96700 мм. Конструктивна схема: каркасна. Будівля, одноповерхова трипролітна. Крок зовнішніх колон поздовжнього ряду 6 метрів. Прольоти – по 24 м.
