Цех сантехнических заготовок

НИУ МГСУ
Кафедра архитектуры
Курсовой проект по дисциплине "Архитектура промышленных зданий"
На тему: "Цех сантехнических заготовок"
Москва 2016

Промышленное здание представляет собой одноэтажное 3-х пролетное производственное здание цеха сантехнических заготовок, в котором размещены все основные технологические процессы. Пролет в осях «1-6» имеет ширину 30 м и высоту до низа несущей конструкции 12,6 м. Пролеты в осях «А-К» имеют ширину 24м и высоту до низа несущих конструкций 10,8м. Максимальная высота здания 16,8 м. Здание имеет прямоугольную в плане форму с размерами в осях «А-К» – 48,0 м, в осях «1-17» – 90, 5 м. Здание оборудовано подъемно транспортным оборудованием: двумя мостовыми кранами грузоподъемностью 10 тонн и двумя кран-балками грузоподъемностью 5т.
Уровень грунтовых вод –ниже отметки подошвы фундамента ;
Фундамент – столбчатый железобетонный;
Стены – панельные трехслойные;
Перекрытия – сборные железобетонные многопустотные плиты;
Покрытие – сборные железобетонные ребристые плиты.
Расчетная температура внутреннего воздуха +18 °С.
Естественная освещен¬ность должна рассчитываться на работы средней точности.
Цех работает в 2 сме¬ны.
По санитарной характеристике, производственных процессов работающие в цехе относятся к группе 1В.
По взрывной и пожарной опасности производственные процессы относятся к категории Д.
Здание II уровня ответственности.
Место строительства – г. Москва.

Содержание:
Чертежи 4 листа
Содержание ПЗ:
1. Исходные данные
2. Объёмно-планировочное решение здания
2.1. Форма и размеры здания
2.2. Выполнение требований пожарной безопасности. Пути эвакуации
3. Конструктивное решение здания
3.1. Конструктивное решение здания
3.2. Устройство деформационных швов
3.3. Фундаменты
3.4. Колонны
3.5. Стены
3.6. Подкрановые балки
3.7. Несущие конструкции покрытия
3.8. Ограждающие конструкции кровли
3.9. Связи
3.10. Окна
3.11. Светоаэрационные фонари
3.12. Полы
3.13. Ворота
3.14. Лестницы
4. Расчёты
4.1. Расчёт сопротивления теплопередаче наружной стеновой панели
5. Расчет площади и оборудования в административно-бытовых помещениях.

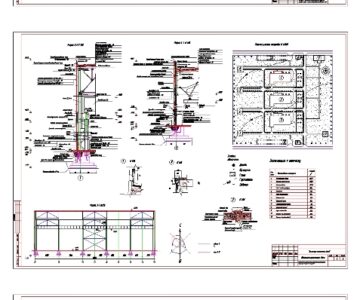

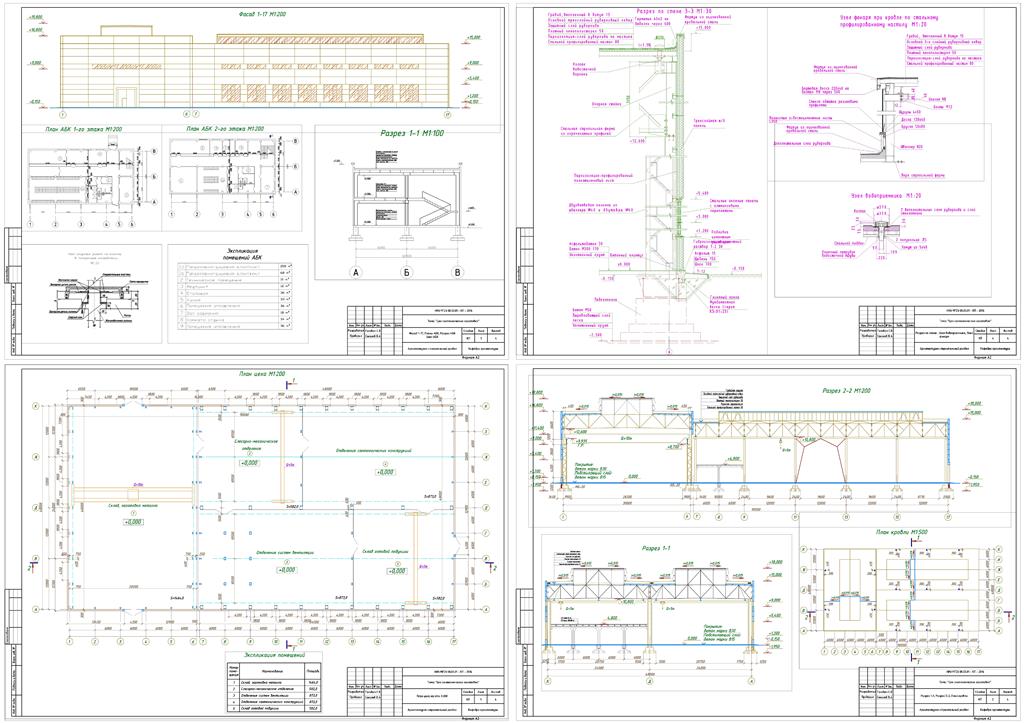

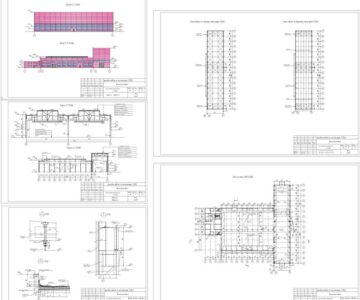

Состав: План на отм.000 , План кровли, Продольный и поперечный разрезы(1-1,2-2), Фасад, Разрез по стене, Узлы, АБК , ПЗ Язык документа

Софт: AutoCAD 13

Файлы:

ПЗ.docx
Цех сант.заготовок.dwg
