Цех металлоконструкций г. Москва

Москвоский Государственный Строительный Университет, Кафедра Архитектуры
Курсовой проект по дисциплине "Архитектура гражданских и промышленных зданий" на тема "Цех металлоконструкций"
Задание №1,вариант № 3
Москва, 2013 год

1. Исходные данные к проекту и основные сведения о
технологическом процессе……………………………………………………………..3
2. Генеральный план промышленного предприятия………………………..4
3. Архитектурно-конструктивное решение
производственного здания……………………………………………………………..7
3.1. Объемно-планировочное решение………………………………………………..8
3.2. Конструктивное решение производственного здания…………………..9
4. Расчеты и обоснования параметров производственного здания….17
4.1. Теплотехнический расчет покрытия производственного здания…..17
4.2. Расчет естественного освещения одного из помещений производственного здания……………………………………………………………..21
5. Архитектурно-конструктивное решение административно-
бытового здания……………………………………………………………………………….22
5.1. Расчет необходимого санитарно-технологического оборудования
и состава бытовых помещений………………………………………………………..22
5.2. Объемно-планировочное и конструктивное
решение административно¬бытового здания…………………………………..23
Список используемой литературы………………………………………………………………24

1. Исходные данные к проекту и основные сведения о технологическом
процессе.
Название производства: Цех металлоконструкций
Район строительства: г. Москва

Состав и площади основных производственных отделений:
1. Отделение металлообработки – 875,4 м2
2. Склад металла – 1065,02 м2
3. Поток малогабаритных изделий – 848,72 м2
4. Стенды крупногабаритных - 93,5 м2
5. Склад готовой продукции – 422,46 м2
Цех металлоконструкций. Габаритная схема (Рис. 2)
Параметры объемно-планировочного решения:
L1 =18 м; L2=18 м; L3=84 м;
H1=10,8 м; H2=9,6м; H3=3.6 м;
Сведения о подъемно-транспортном оборудовании:
Опорный мостовой кран грузоподъемностью Q1=10т. Два подвесных крана грузоподъемностью Q2=5т. Разряд зрительной работы основного процесса V Расчетные параметры внутреннего воздуха в производственном здании: Расчетная температура воздуха 18°С
Относительная влажность воздуха 55%
Сведения о численном составе работающих:
Списочное во всех сменах А = 90 чел.
Явочное в наиболее многочисл. см. В = 50 чел.
ИТР и служащих С = 10 чел.
Работающих женщин 25%
Группа осн. производственных процессов по санитарной характеристике: 1Б

Технологический процесс цеха МК заключается в подготовке материалов для изготовления металлических конструкций, сборки и сварки заготовленных элементов в готовые конструкции.
Этажность: одноэтажное здание.
Характеризуется тяжелым и громоздким технологическим оборудованием, крупногабаритными изделиями и большими динамическими нагрузками.
Наличие этажерок: этажерка в угловой части здания Число пролетов: крупнопролетное здание с тремя пролетами.
Расположение внутренних опор: здание пролетного типа.
Ширина пролетов преобладает над шагом опор

Параметры объемно-планировочного решения:
Размеры пролетов: все три пролёта 18 м.
Высота этажей: боковых по 3,6 м, центрального 10.8 м
Параметры этажерки: высота 3,6 м, пролет 18 м, глубина 24 м

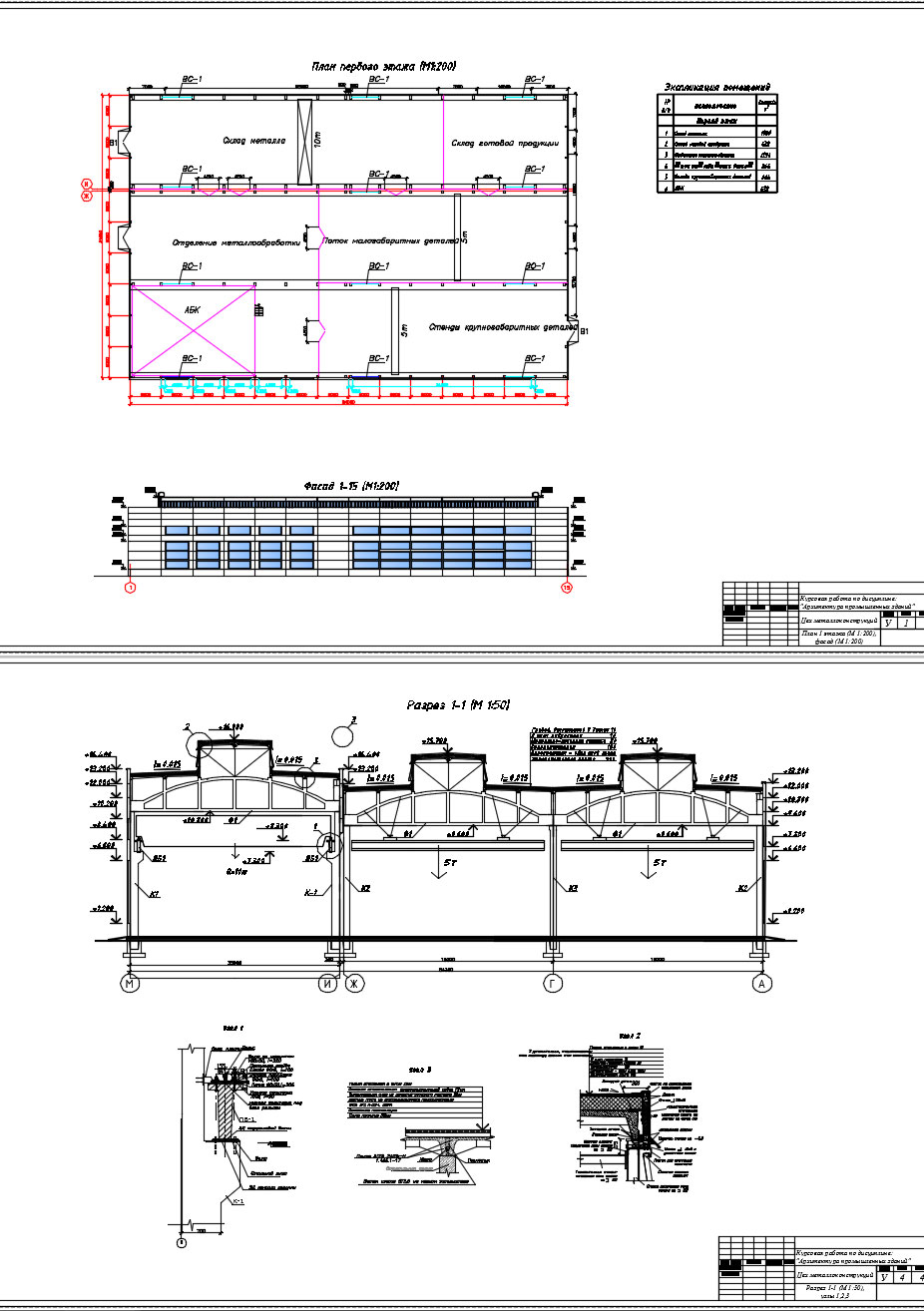

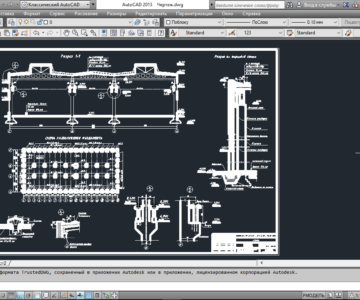

Состав: ЛИСТ 1 -План 1 этажа, фасад, ЛИСТ 2 -План фундаментов,ЛИСТ 3- План перекрытий,ЛИСТ 4 -Разрез 1-1, узлы 1,2,3, ПЗ Язык документа

Софт: AutoCAD 2010
