Механический цех в г. Воронеж

ЮЗГУ/ПГС/Проектирование гражданских и промышленных зданий и сооружений
Курсовой проект, 2026

Содержание

Реферат 3
Введение 4
1. Описание и обоснование объемно-планировочных решений здания 5
2. Описание и обоснование конструктивных решений здания. 6
3. Сбор нагрузок на поперечную раму 10
4. Теплотехнический расчет ограждающей конструкции 18
5. Расчет подкрановой балки 24
6. Инженерное оборудование 28
7. Пожарная безопасность 29
Заключение 30
Список используемой литературы. 31

Состав графической части:

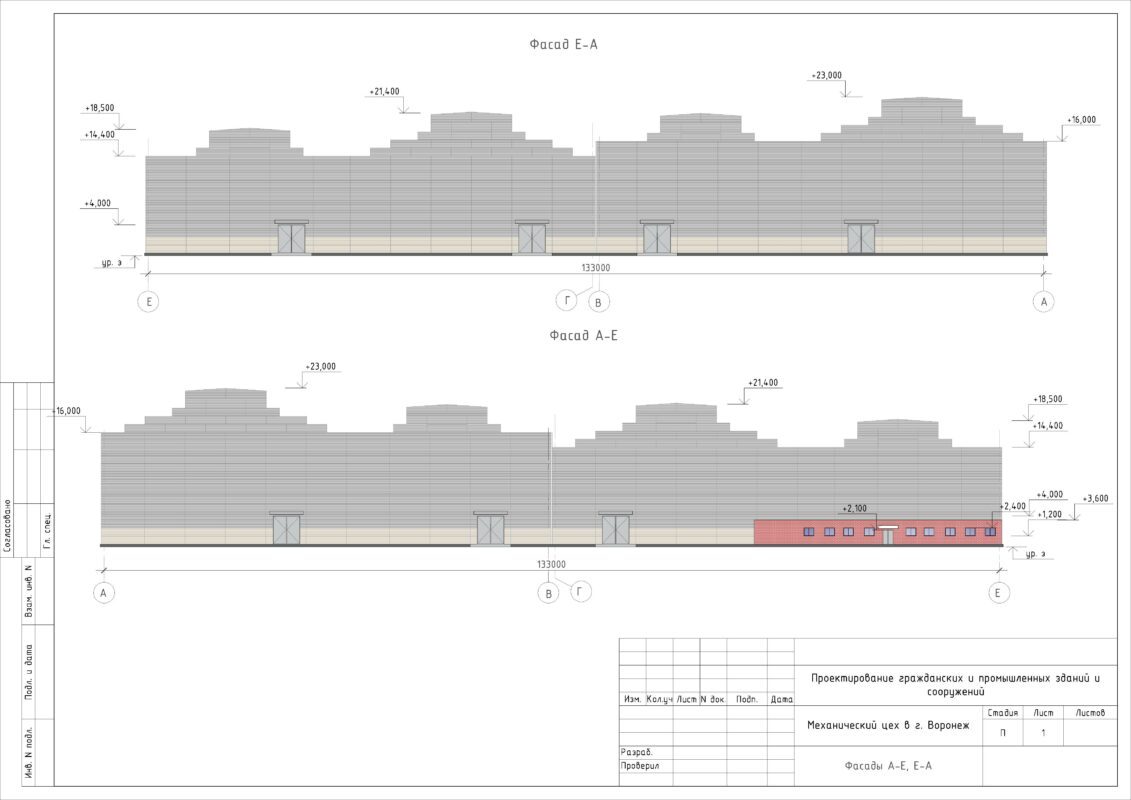

Лист 1: Фасады А-Е, Е-А;

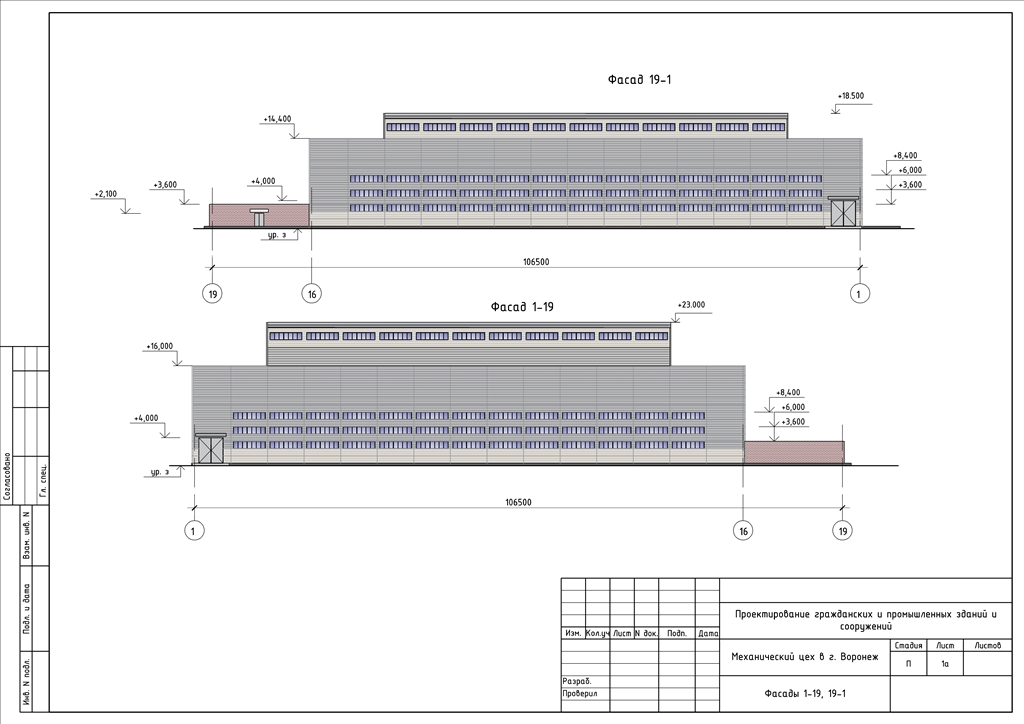

Лист 1а: Фасады 1-19, 19-1;

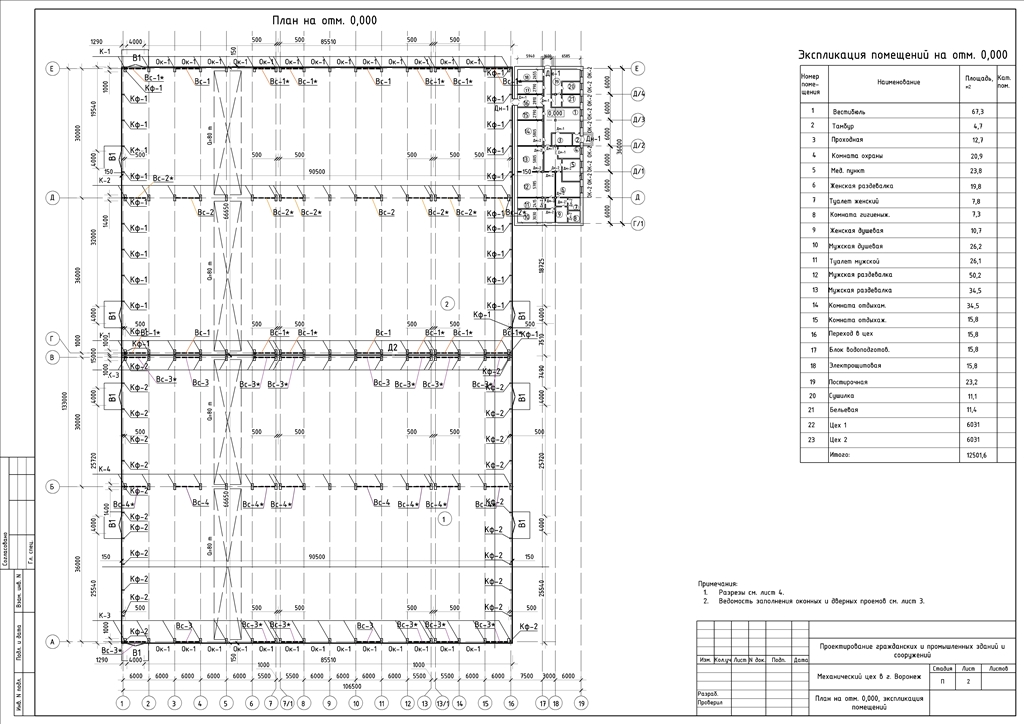

Лист 2: План на отм. 0,000, экспликация помещений;

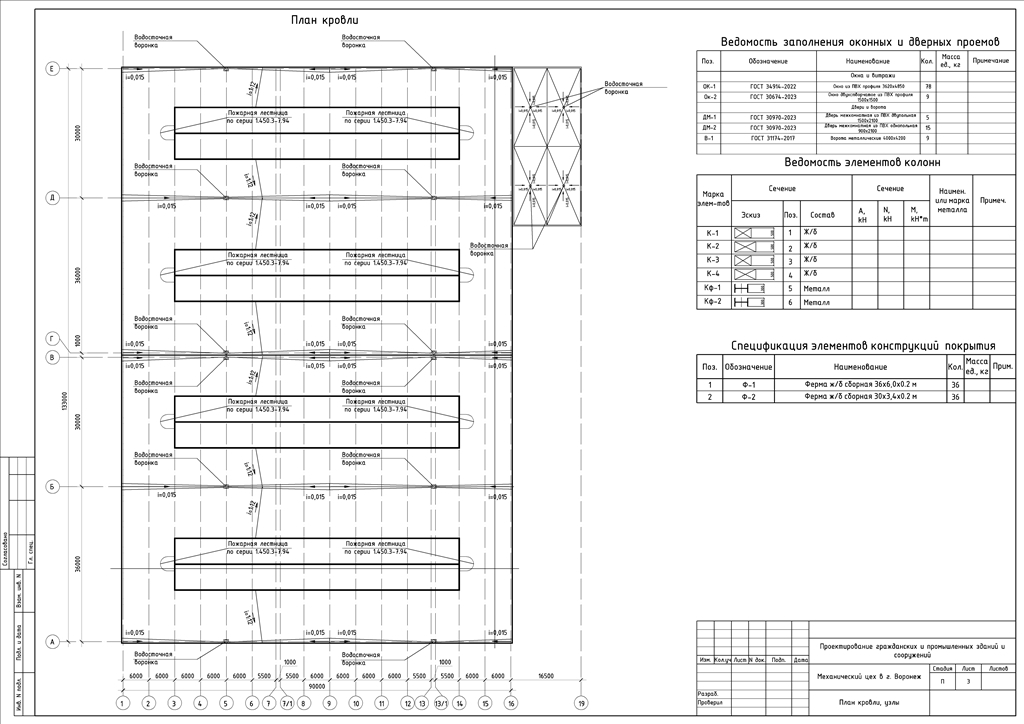

Лист 3: План кровли, узлы;

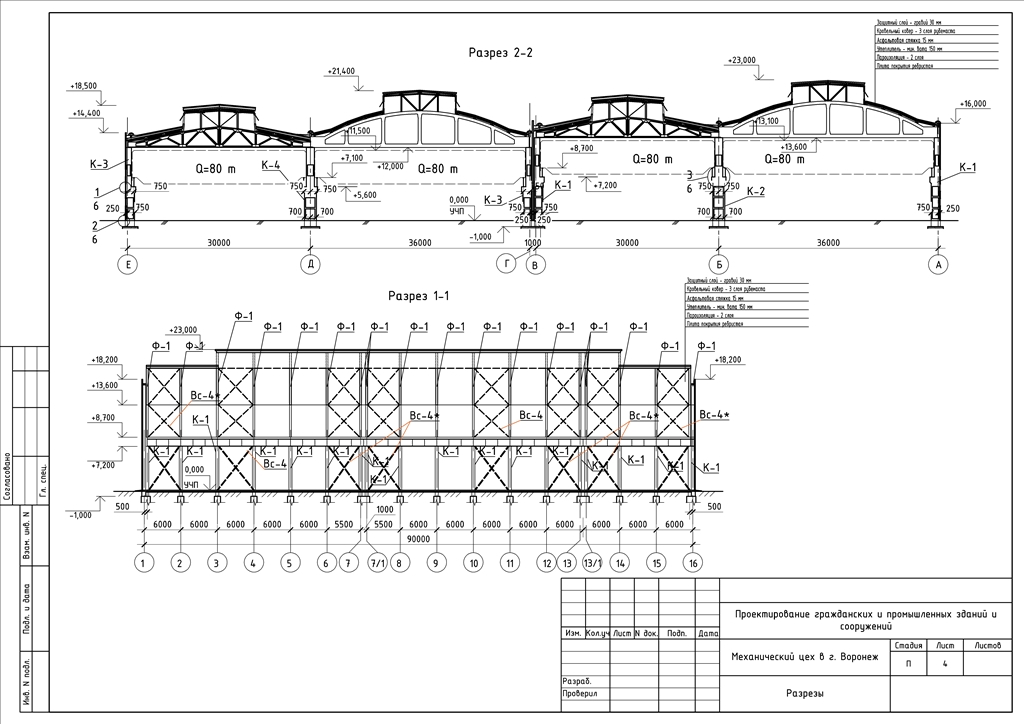

Лист 4: Разрезы;

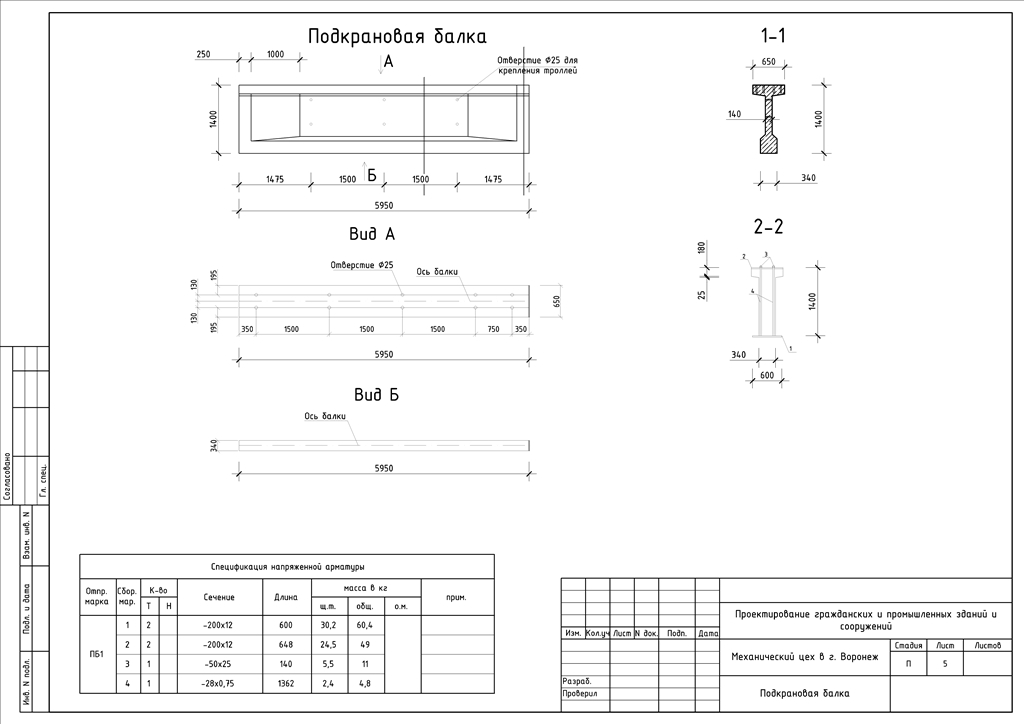

Лист 5: Подкрановая балка.

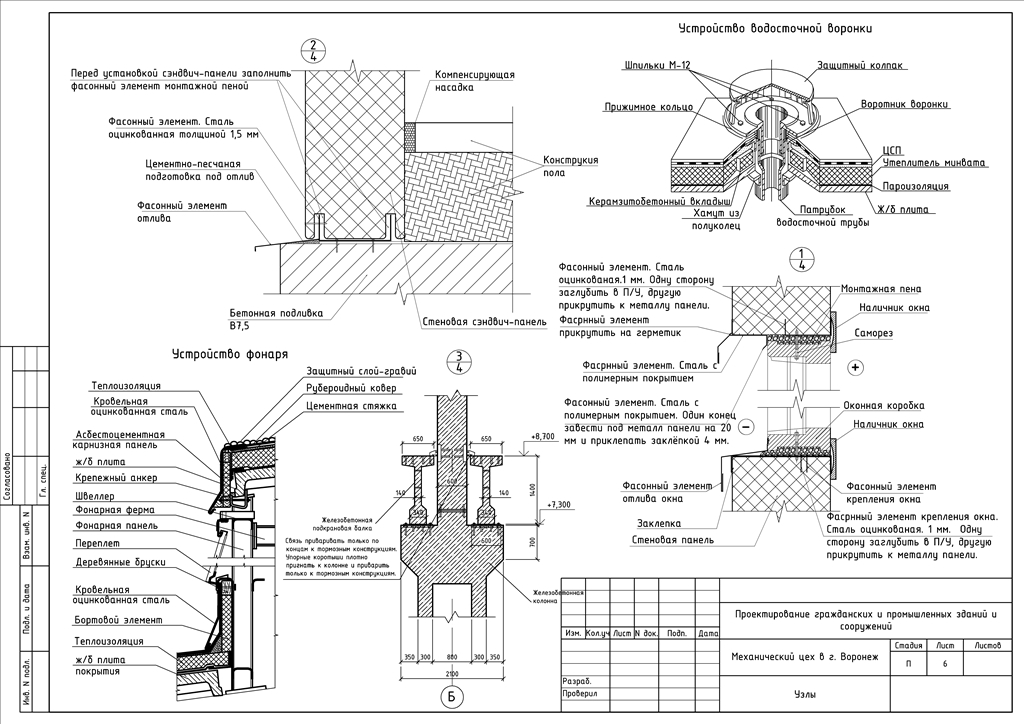

Лист 6. Узлы.

Проектной документацией заложено возведение механического цеха на территории г. Воронежа. Здание производственного назначения — од-ноэтажное, прямоугольное в плане, с 4 пролетами. Габариты в осях — 90×133 м. Вертикальная отметка до верха конструкций — 23,0 м.
Функциональная пожарная категория — Ф5.1.
Наружные ограждающие конструкции — сэндвич-панели. Несущий остов кровли — железобетонные сегментные фермы в сочетании с ребри-стыми плитами.
Ключевые объемно-планировочные параметры объекта:
— этажность: 1;
— наличие мостового крана грузоподъемностью 80 т;
— конструктивная схема покрытия: каркасная;
— по тепловому режиму: отапливаемое;
— тип освещения: смешанный (естественное + искусственное);
— пролеты: 36 м и 30 м;
— шаг колонн: 6 м;
— высота от пола до низа несущих конструкций: 23,0 м

Общая площадь объекта — 9145 м². Внутреннее пространство цеха оснащено крановым оборудованием на 80 т.
Естественное освещение обеспечивается через оконные проемы в наружных стенах. Ограждающие конструкции — сэндвич-панели.
Колонны: Для производственной зоны под кран 80 т — двухветвевые железобетонные колонны, интегрированные в пространственный каркас продольными связевыми элементами.
Покрытие: Ж/б сегментные фермы + ребристые плиты + теплоизоляция (минеральная вата).
Фундаменты: Монолитные столбчатые.
Отметка заложения фундаментов назначается по двум факторам: глубина сезонного промерзания грунта и конструктивные решения здания.
Фундаменты производственных зданий — бетонные/ж/б. Для каркас-ных схем — столбчатые, монолитные либо сборные железобетонные стаканного типа (подколонник + одно-, двух- или трехступенчатая база).
