топ За месяцПроект одноэтажного промышленного здания в г. Москва
Иркутский национальный исследовательский технический университет
Кафедра конструкций зданий и гражданского строительства
Курсовой проект по дисциплине "Архитектура промышленных зданий"
На тему: "Одноэтажное промышленное здание"
Иркутск 2020
Исходные данные. Чертеж одноэтажного промышленного здания в на 3 листах формата А1 и пояснительная записка.
В данном проекте разработаны: конструкция здания – на основе крупноразмерных сборных элементов с максимальной заводской готовностью.
План здания выполнен на основе модульной системы с унифицированными архитектурно – планировочными шагами и колоннами.
Пролеты несущих конструкций выбраны в соответствии с единой модульной системой (ЕМС).
Архитектурно – строительный проект промышленного цеха строительной индустрии
Содержание
Введение…………………………………………………………………………….... 7
1. Исходные данные для проектирования…………….…….………………………8
1.1. Характеристика района строительства…………………………...……….....8
1.2. Требования, предъявляемые к производственному зданию…...………......9
1.3. Технологический процесс…...…………………………………………..…..10
2. Объемно-планировочное решение производственного здания…….……....... 11
3. Конструктивное решение производственного здания………….………...……13
4. Архитектурно-художественное решение производственного здания..……....22
5. Обоснование выбора ограждающих конструкций производственного здания............................................................................................................................22
5.1. Теплотехнический расчет стеновых панелей в железобетонном и металлическом каркасах здания ………………...…………….……………………22
5.2. Теплотехнический расчет совмещенного покрытия………...…………….23
5.3. Светотехнический расчет производственного здания…………………….23
6. Требуемое оборудование и параметры бытовых, вспомогательных и административных помещений АБК………………………………………...……..24
7. Объемно-планировочное решение АБК………….……………………………...26
8. Конструктивное решение АБК…………………………………………………...27
9. Описание генплана предприятия научастке проектируемого цеха……………………………………………………………...……………….……29
ЗАКЛЮЧЕНИЕ………………………………………………………………………31
Список использованных источников….……………………………………………28
Приложение А – Результат расчета толщины покрытия в железобетонном цехе
Приложение Б – Результаты расчета толщины наружной стены в металлическом цехе
Приложение В – Результаты расчета толщины наружной стены в железобетонном цехе
Приложение Г – Результат расчета толщины покрытия в металлическом цехе
Приложение Д – Результат расчета толщины покрытия в АБК
Приложение Е – Результат расчета толщины ограждения в АБК
Приложение Ж - Результаты свето-технического расчета железобетонного и металлического цехов

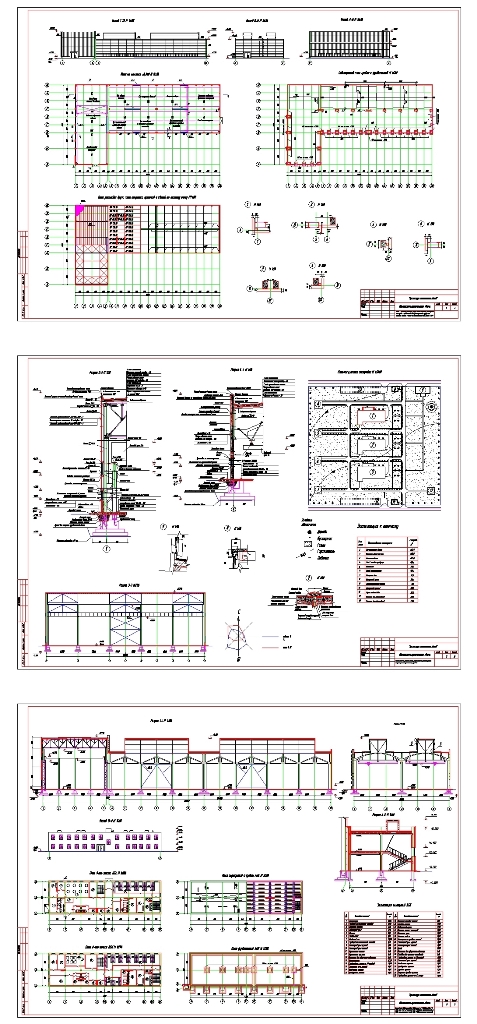

Состав: Пояснительная записка. Спецификация 3 листов формата А1 графической части. 1-ый лист графической части Фасад 1-20 М1:400, Фасад В-И М1:400, Фасад А-И М1:400, Совмещенный план кровли и фундаментов М1:400, план раскладки ферм, плит покрытия, прогонов и связей по нижнему поясу М1:400, узлы 1-6 М1:50. 2-ой лист графической части Разрез 4-4 М 1:50, разрез 5-5 М 1:50, разрез 3-3 М 1:200, генплан участка застройки, экспликация к генплану, узлы 7-9. 3-ий лист графической части Разрез 1-1 М 1:200,разрез 2-2 М 1:200,разрез 6-6 М 1:100,фасад 13-6 М 1:200, план 1-ого и 2-ого этажа АБК М 1:200,план фундаментов АБК М 1:200, план перекрытия и кровли АБК М 1:200, экспликация помещений.
Софт: AutoCAD 2018
