Механосборочный цех трехпролетный

НУВГП, ПЦБ, АБіС, Механозбиральний цех, 2016

1) 1. Краткое изложение задания на проектирование
Курсовой проект разработан на основе задания на выполнение курсового проекта на тему: «Промышленное здание».
1) Назначение: Механосборочное сборочный цех.
2) Цех входит в состав машиностроительного завода с неполным производственным циклом и предназначен для мелкосерийного производства узлов и агрегатов транспортного оборудования.
3) Материалы поступают: рельсовым транспортом.
4) Завоз и вывоз материалов, оборудования: автотранспортом.
5) Район строительства: город Донецк.
6) Расчетная внутренняя температура: 16оС.
7) Режим работы крана: средний.
8) Группа производственных процессов - ИС.
9) Разряд зрительной работы - V.
10) Рельеф строительной площадки: спокойный.
11) Геологические и гидрогеологические условия:
11.1) Грунты природной основы: крупнообломочные.
11.2) Глубина залегания грунта природной основы от планировочной отметки земли: 1,5 м.
11.3) Уровень грунтовых вод ниже планировочной отметки на: 1.8м.
12) Конструктивная система: каркасная.
13) Основные конструктивные элементы:
13.1) Фундаменты: железобетонные; столбчатые сборные с подколонников стаканного типа.
13.2) Колонны: железобетонные.
13.3) Несущие конструкции покрытия: фермы железобетонные, с параллельными поясами.
13.4) Ограждающие конструкции покрытия: плиты железобетонные, ребристые.
13.5) Стены: навесные панели легкобетонные трехслойные.

2. Планировочные решения участка строительства
Участок строительства на которой будет возводиться цехмае спокойный рельеф. Для поставки материалов предусмотрена дорога, а вывоз и подвоз материалов и оборудования осуществляется железнодорожным транспортом.

3. Объемно-планировочное решение промышленного здания
Запроектованийцех имеет три пролета по24м, в плане имеет прямоугольную форму с размерами в осях 72000 126750мм. Конструктивна схема: каркасная. Шаг внешних колонн продольного ряда 6 метров. В поперечном направлении предусмотрены торцевые фахверковые колонны, для крепления стен. Фахверковые колонны с шагом 6 метров.

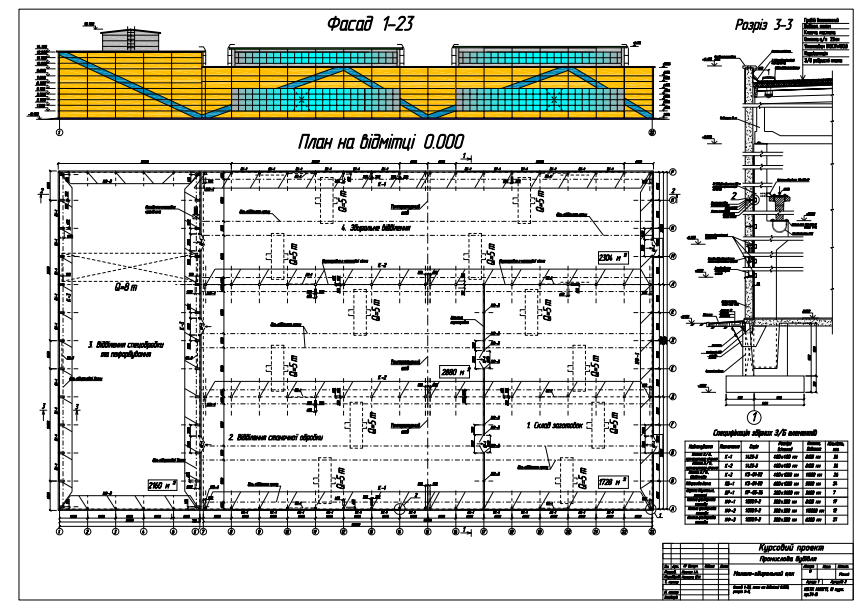

Состав: План на відм. 000, фасад, розрізи, фундаменти, покриття, перекриття, вузли, специфікація Язык документа

Софт: AutoCAD 2014

Каталог / Строительство / Проекты домов / Промышленные здания / Механосборочный цех трехпролетный

Просмотр файлов
Цех механ.dwg
пояснююча козлюк.docx
Козлюк світлотехнічний.docx
