Трехпролетный цех железобетонных конструкций

Национальный университет водного хозяйства и природопользования
Кафедра основ архитектурного проектирования, конструирования и графики
Курсовой проект по дисциплине "Архитектура промышленных зданий"
На тему: "Цех по производству железобетонных конструкций"
Ровно 2016

Архитектурно-конструктивное решение
Запроектирована здание в плане имеет форму прямоугольника размерами в осях 81000 108000 мм. Конструктивная схема: каркасная. Здание, одноэтажное трехпролетных. Шаг внешних колонн продольного ряда 6 м. Пролеты - по 30 м.

В данной работе рассматривается цех заводу железобетонных конструкций предназначен для изготовления конструкций поточным и стендовым способом.
Исходные данные:
Место: Хмельницкий
Рельеф: спокойный
Грунты: суглинок
Уровень вод: 1,9м
Глубина несущего шару: 1,1м
Фундаменты: монолитные, столбчатые, железобетонные
Колоны: железобетонные
Ферми железобетонные
Подкрановые балки: железобетонные
Покрытие: плиты ребристые
Наружные стены: панели железобетонные
Внутренние стены: из стальных профилированных листов
Состав работы:
1. Краткий изложение задания.
2. Климат района.
3. Планировочное решение.
4. Конструктивное решение.
5. Теплотехнический расчет.
6. Светотехнический расчет.
7. Инженерное оборудование.
8. Технико-єкономические показатели.
9. Литература.

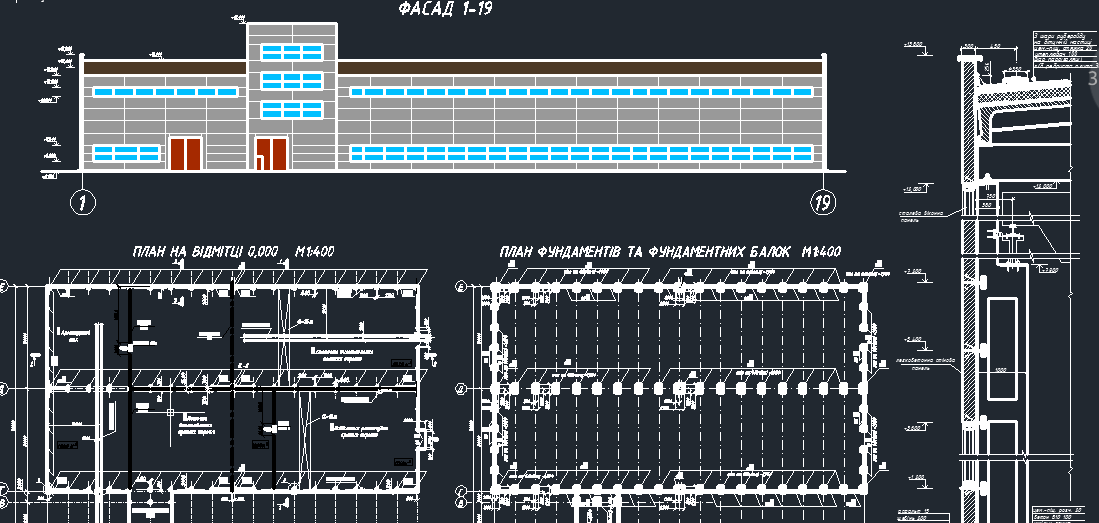

Графическая часть содержит:
1. План здания М 1:200
2. Поперечный разрез М 1:100
3. Продольный разрез М 1:100
4. Главный фасад М 1:200
5. Конструктивный разрез стены М 1:25
6. План фундаментов, перекрытия, кровли М 1:200
7. Три конструктивных узла М 1:10
