Механосборочный цех машиностроительного завода по выпуску тракторов

Нижегородский государственный архитектурно-строительный университет,
Промышленное и гражданское строительство, каф. ЖБК
Диплом на тему "Механосборочный цех машиностроительного завода по выпуску тракторов", 2015 г.

В данной работе запроектировано одноэтажное промышленное трехпролетное здание в сборном железобетоне, разработана схема технологического процесса цеха, архитектурно-строительные, объемно-планировочные и конструктивные решения здания. Промздание имеет пристроенный АБК, светоаэрационные фонари, мостовое оборудование.

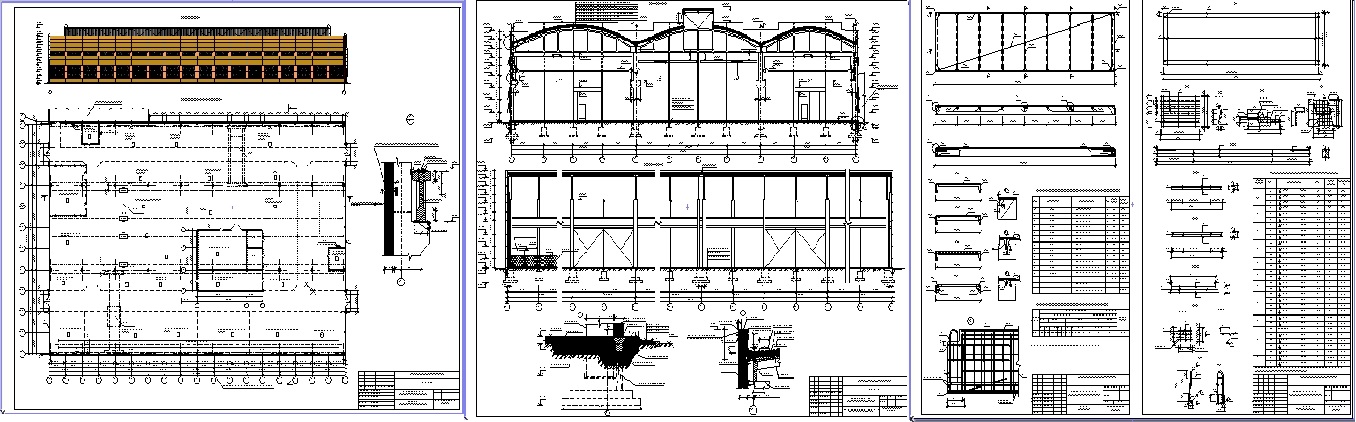

Графическая часть содержит:
архитектура - фасад, 2 разреза здания, план этажа на отметке 0.000, генеральный план, ситуационную схему, конструктивные узлы
конструкции - предварительно-напряженная плита покрытия пролетом 12 м, армирование, спецификация
организация строительного производства - строительный генеральный план, календарный график производства работ
В записку включен расчет предварительно-напряженной жб плиты покрытия пролетом 12 м., локальный сметный расчет здания

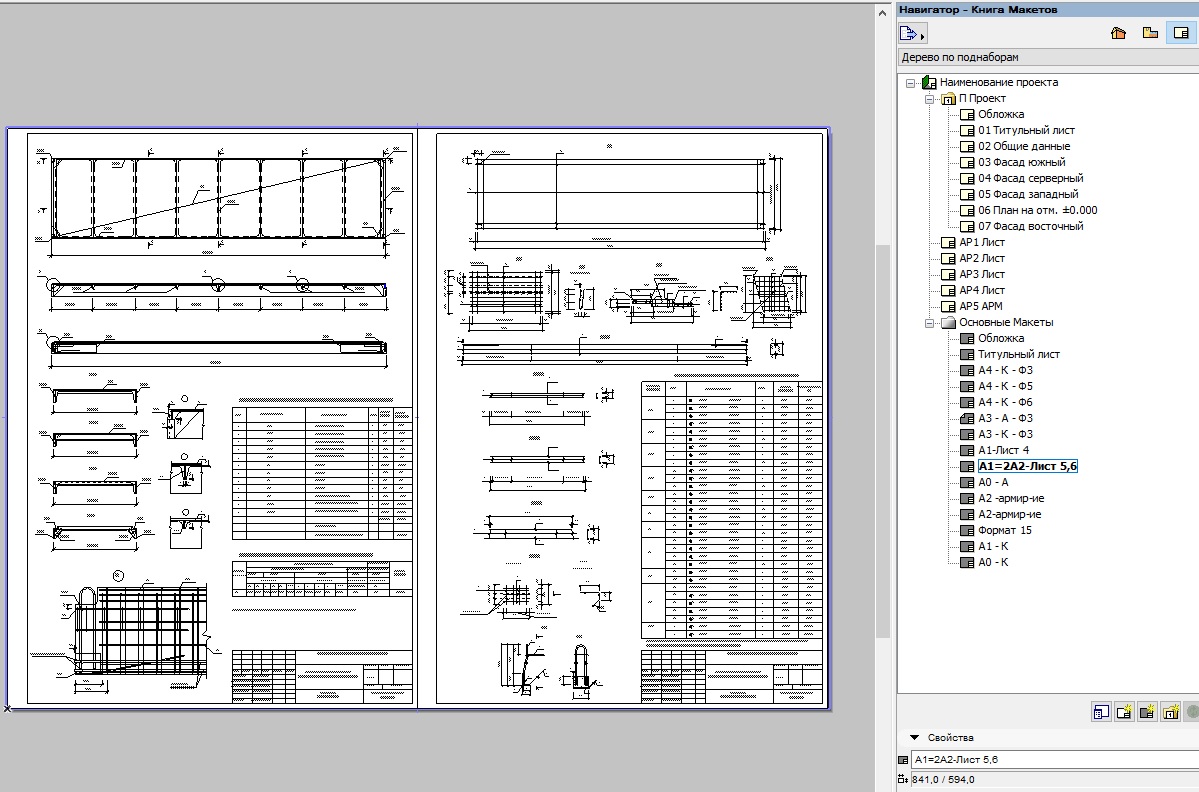

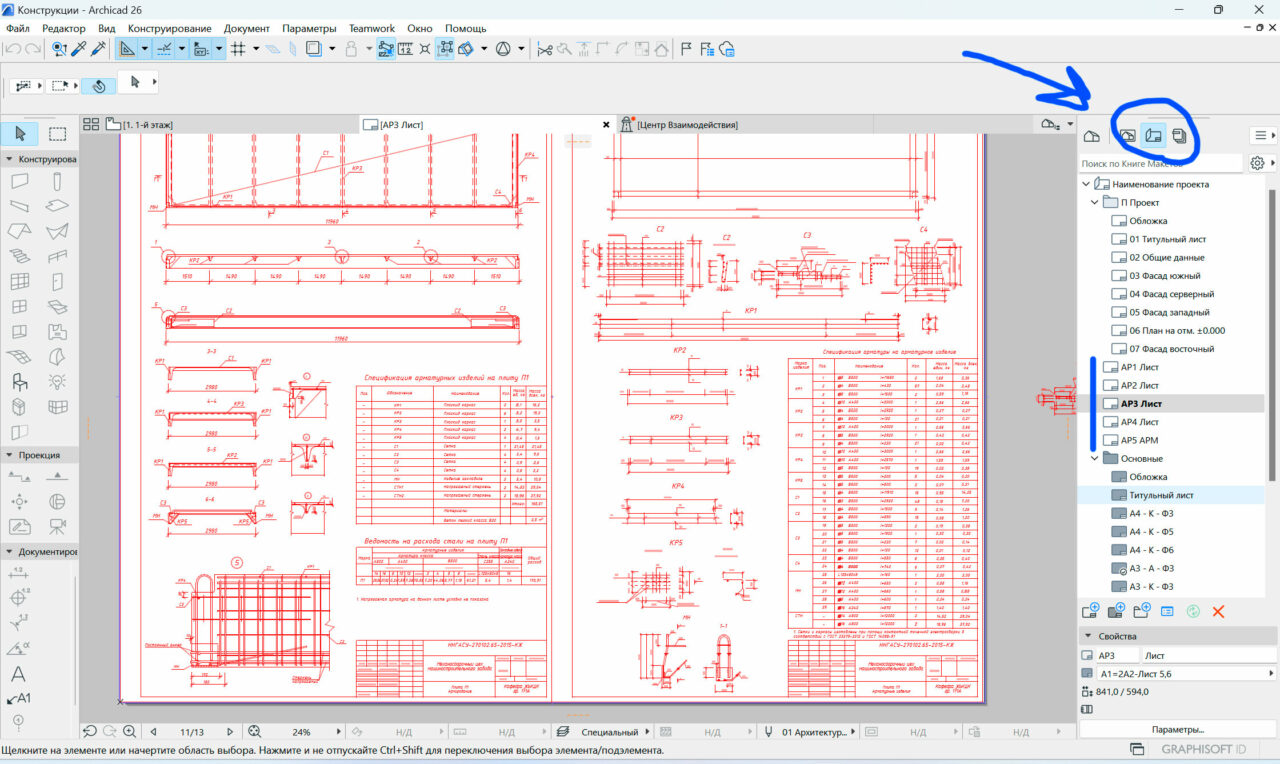

Все чертежи содержатся в основных макетах Archicad.

Исходные данные для проектирования
Производственный корпус имеет следующие размеры в плане: длина – 108 м., ширина – 66 м. Здание трехпролетное. Высота пролетов, с учетом параметров технологического и транспортного оборудования, 9,6 м. Рекомендованные длины пролетов для механосборочного цеха одноэтажного здания среднего машиностроения приняты следующие: 18 м, 24 м, 24 м., шаг средних и крайних колонн 12 м (табл 5.3) [6]. Административно-бытовой комплекс – пристроенный. Осуществляемый технологический процесс направлен вдоль пролета и для перемещения грузов по пролетам и над технологическим оборудованием требуется следующее подъемно-транспортное оборудование: 2 мостовых крана (гп 10 т) и 1 подвесной кран (гп 5 т). Каркасы выполнены в железобетонном варианте.

Состав: ПЗ , архитектурный раздел, раздел конструкций(ЖБК), раздел организации строительного производства Язык документа

Софт: ArchiCAD 17

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Механосборочный цех машиностроительного завода по выпуску тракторов

Конструкции.pln
Организация строй
Архитектурная часть.pln
Записка.docx
