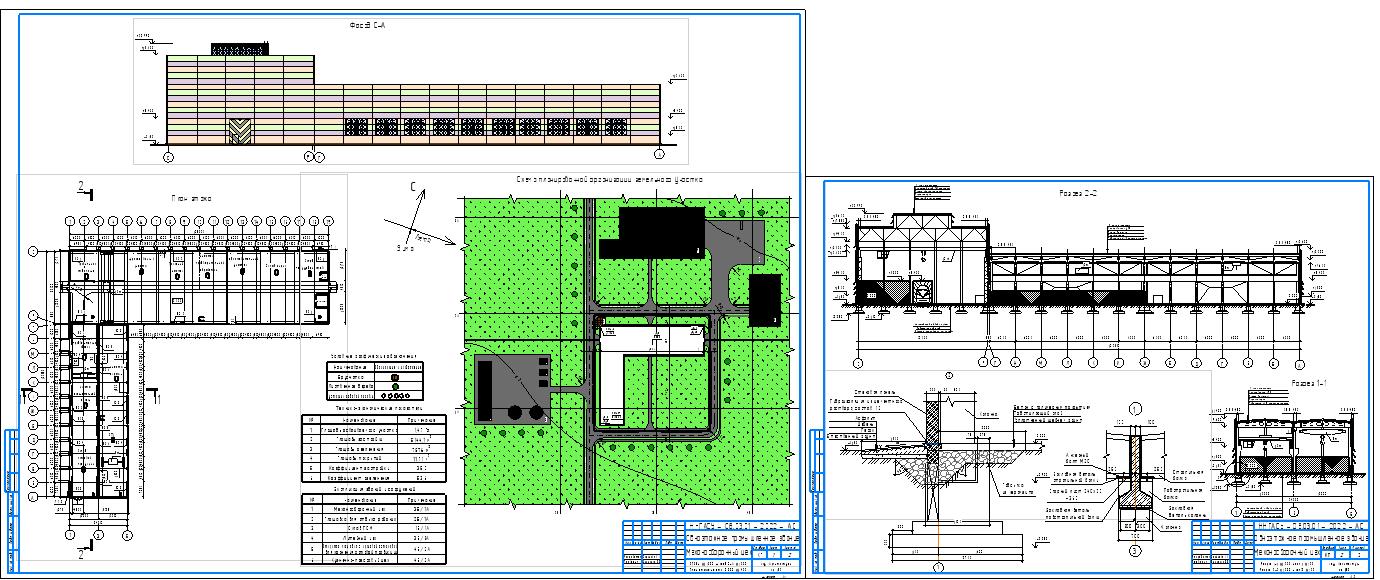

Одноэтажное производственное здание (механосборочный цех)

Министерство образования и науки Российской Федерации
Федеральное государственное бюджетное образовательное учреждение
Высшего профессионального образования
«Нижегородский государственный архитектурно-строительный университет»

КУРСОВОЙ ПРОЕКТ
по дисциплине:  «Архитектура зданий и сооружений»
на тему: «Одноэтажное производственное здание»

2022 год

Параметры ОПЗ, общие для всех вариантов:
- механосборочный цех;
- пролёты расположены взаимноперпендикулярно;
- кол-во пролетов: 3 (один пролет – стальной каркас; два пролета – сборный жб
каркас);
- шаг колонн крайних рядов: В1 = 6 м; шаг колонн среднего ряда (в жб каркасе):
В2 = 12 м;
- шаг стропильных конструкций: 6 м (в стальном каркасе и в жб каркасе);
- в здании расположено 2 мостовых крана (гп = 10 т) и 1 подвесной кран (гп = 5
т); один из мостовых кранов расположен в стальном каркасе;
- наружные стены: в стальном каркасе: 3-х слойные сэндвич панели (с
вертикальной разрезкой); в жб каркасе: самонесущие однослойные
легкобетонные (с горизонтальной разрезкой);
- покрытие: в стальном каркасе: стальной профнастил по стальным прогонам; в
жб каркасе: жб ребристые плиты;
- в стальном каркасе запроектировать светоаэрационный фонарь;
- в жб каркасе запроектировать подстропильные конструкции;
- в жб каркасе запроектировать поперечный температурный деформационный
шов.
Производственные участки (расположены в технологической последовательности)
1 Склад полуфабрикатов;
2 Склад сырья;
3 Подготовительный участок;
4 Участок предварительной обработки;
5 Токарный участок;
6 Фрезеровочный участок;
7 Травильное отделение;
8 Участок предварительной сборки;
9 Участок окраски;
10.Участок окончательной сборки;
11.ОТК
12.Склад готовой продукции

Содержание

Введение 3
1. Схема планировочной организации земельного участка 4
2. Архитектурно-художественное решение 6
3. Объемно-планировочное решение 7
4. Конструктивное решение 9
4.1 Фундаменты 9
4.1.2 Фундаменты под фахверковые колонны 9
4.1.3 Фундаментные балки 9
4.2 Колонны 10
4.2.1 Колонны железобетонного каркаса 10
4.2.2 Колонны стального каркаса 11
4.3 Подкрановые балки 12
4.3.1 Подкрановая балка в железобетонном каркасе 12
4.3.2 Подкрановая балка в стальном каркасе 12
4.4 Стропильные конструкции 13
4.4.1 Стропильная балка в железобетонном каркасе 13
4.4.2 Стропильная ферма в стальном каркасе 13
4.5 Кровля 14
4.5.1 Кровля в железобетонном каркасе 14
4.5.2 Кровля в стальном каркасе 14
4.6 Светоаэрационный фонарь 15
Приложение 16
Список использованной литературы 18
