Механосборочный цех машиностроительного завода

Череповецкий Государственный Университет
Кафедра строительства
Курсовой проект по дисциплине "Промышленное и гражданское строительство"
На тему: "Механосборочный цех машиностроительного завода"
Череповец, 2015

Исходные данные: Здание в плане имеет 3 параллельных пролета 18 м, 24 м, 18 м шириной. Во всех трёх пролетах двигается мостовой кран грузоподъемностью: в первом и третьем пролёте Q=20 т, во втором пролете Q=30 т. В здании имеется фонарь на втором пролёте. Фундаменты монолитные столбчатые. В данной работе использованы стальные колонны, фермы и подкрановые балки. Плиты покрытия ребристые ж/б.

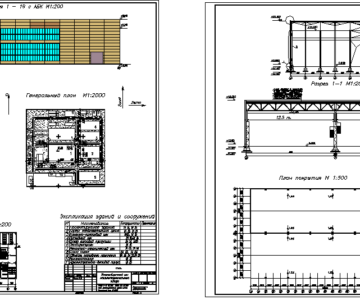

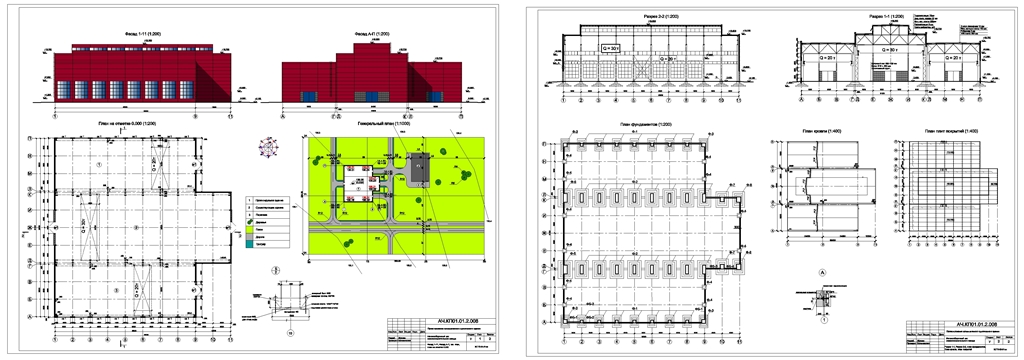

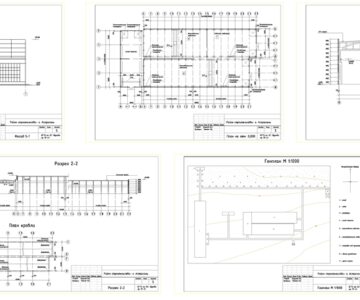

Графическая часть содержит план на отметке 0.000, продольный и поперечный разрезы, 2 фасада, план фундаментов, план кровли, план плит покрытия, генеральный план и 2 конструкционных узла.
Пояснительная записка содержит:
Введение
1. Генеральный план
2. Объёмно-планировочное решение здания
3. Конструктивное решение здания
4. Расчётная часть
5. Отделка здания
Заключение
Список используемой литературы

Состав: План на отметке 0.000 (М1:200), продольный и поперечный разрезы (М1:200), 2 фасада (М1:200), план фундаментов (М1:200), план кровли (М1:400), план плит покрытия (М:400), генеральный план (М1:1000) и 2 конструкционных узла. Пояснительная записка. Язык документа

Софт: AutoCAD 2013
