Национальная академия природоохранного и курортного строительства
Архитектурно-строительный факультет
Кафедра «Архитектуры зданий и сооружений»
Курсовой проекту№3

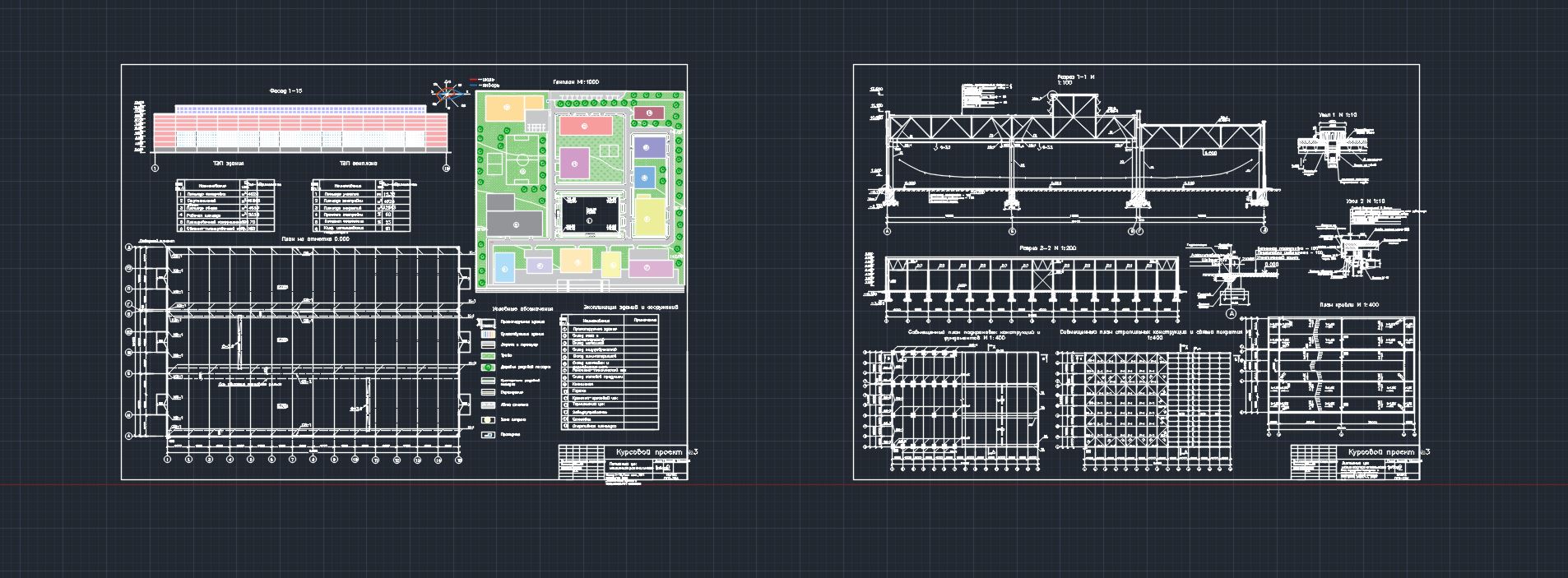

на тему «Проектирование здания литейного цеха машиностроительного завода в г. Тихорецк »
Вариант № 11
Симферополь, 2014г
Содержание
Содержание 3
1. Описание природно-климатических условий района строительства 4
1.1. Климатические условия 4
1.2. Инженерно - геологические условия 6
2. Генеральный план предприятия технологического процесса 7
3. Краткое описание технологического процесса 11
4. Объемно-планировочное решение здания. ТЭП здания 13
5. Архитектурно – конструктивное решение здания 16
5.1. Принятые конструктивные решения 16
5.2. Подбор несущих конструкций 18
5.2.1. Колонны 18
5.2.2. Фундаменты 23
5.2.3. Фундаментные балки при шаге колонн 6 м 26
5.2.4. Подкрановые балки по серии 1.426.1-4 28
5.2.5. Стропильные и подстропильные конструкции 30
5.3. Ограждающие конструкции 32
5.3.1. Кровля на основе профилирующего настила 32
5.3.2. Стеновые панели типоразмера ПС600.12.25-П-1 по серии 1.432.2-30.93 34
6. Светотехнический расчет с построением кривой освещенности 35
7. Список использованной литературы 40
Проектируемое здание литейного цеха машиностроительного завода расположено в западной части г. Тихорецк
Климатический район строительства – 3б.[1]
Характеристические значения нагрузок:[2]
1.Ветровая нагрузка W0=530 ;
2.Снеговая нагрузка S0=800 Па ;
3.Толщина стенки гололеда b=10 мм ;
4.Ветровая нагрузка при гололеде WB=220 Па ;
5. Глубина сезонного промерзания грунта – 1.0 м
