Мостовой кран с решетчатыми фермами

Федеральное государственное бюджетное образовательное учреждение
высшего образования «Сибирский государственный автомобильно-дорожный университет (СибАДИ)»
Кафедра "Подъемно-транспортные, тяговые машины и гидропривод"
Курсовой проект по дисциплине "Грузоподъемные машины и оборудование."
На тему:"Мостовой кран с решетчатыми фермами"
Омск 2018

Исходные данные Грузоподъемность 30 т, группа режима работы М6, скорость подъема груза 0,15 м/c
В ходе данного курсового проектирования были рассчитаны основные механизмы крана, на основе полученных значений был сделан выбор нормализированных и стандартных сборочных единиц, их рациональная компоновка.

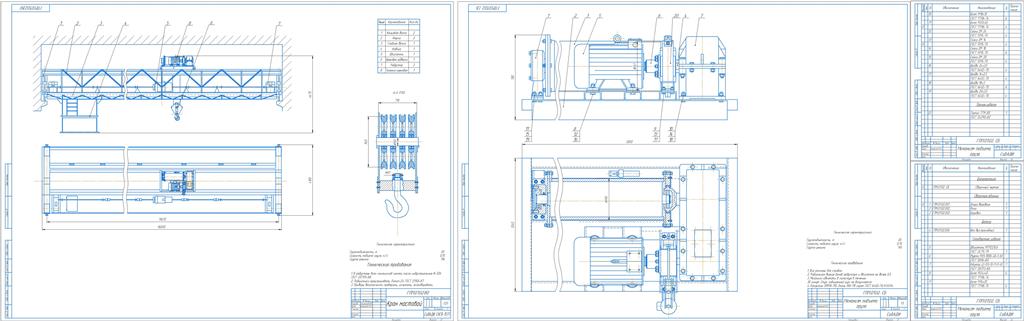

Графическая часть содержит общий вид и механизм подъема груза
Содержание

Введение
1. Расчёт механизмов подъёма груза
1.1 Выбор схемы полиспаста
1.2 Определение тягового усилия полиспаста в канате
1.3Выбор гибкого элемента (каната)
1.4 Определение основных размеров барабана
1.5 Проверка барабана на прочность
1.6 Расчёт крепления каната на барабане
1.7 Расчёт грузовой подвески
1.7.1 Выбор подшипника блока по коэффициенту динамической работоспособности
1.7.2 Расчёт оси блока
1.7.3 Выбор крюка и расчёт гайки крюка
1.7.4 Выбор подшипника под гайку крюка
1.7.5 Расчёт траверсы
1.7.6 Расчёт щеки
1.8 Определение мощности и выбор электродвигателя
1.8.1 Проверка двигателя по пусковому моменту
1.9 Выбор редуктора
1.10 Выбор муфты
1.11 Выбор тормоза
ВыводБиблиографический список

Состав: Кран мостовой, Механизм подъема груза, Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D v16

Просмотр файлов
GPM (1).docx
Kran_mostovoy (1).cdw
Mekhanizm_podema_gruza.cdw
Spets_MPG1 (1).cdw
Spets_MPG2.cdw
