Чертеж кузнечно-штамповочного цеха 3-х пролетного

Кобринский ГПК, ГПЗ, На тему: "Промышленное проектирование",
Курсовой проект промышленного кузнечно-штамповочного цеха 3-х пролетного. г Гродно
Кобрин 2015

Проектируемым зданием является кузнечно-штамповочный цех, размеры которого в плане – 108х48 м. Район строительства- город Гродно.
Здание является одноэтажным, трёхпролетным с пролетами по по 18;12,18 м. Высота этажа – 10,8м. Шаг крайних колонн – 6, шаг средних – 12 м. В здании запроектированы мостовые краны в каждом из пролетов грузоподъемностью 10 тон . Тип стен – навесные. Покрытие – «холодное». Здание с двумя фонарями.
При пожаре эвакуация из здания будет осуществляться через ворота. Здание с полным каркасом. Материал основных конструктивных элементов - сборный железобетон. Пространственная жесткость каркаса в поперечном направлении обеспечивается работой поперечных рам, которые образованы защемленными в фундаментах колоннами и шарнирно опирающимися на колонны стропильными конструкциями. В продольном направлении рамы связаны подкрановыми балками, жестким диском покрытия, стальными связями.
По долговечности здание относится ко II степени, т.к. оно рассчитано на срок службы более 50 лет.
По огнестойкости здание относится ко II степени, т.к. основные конструкции выполнены из железобетона.
Класс ответственности здания II, т.к. здание имеет важное народнохозяйственное значение.

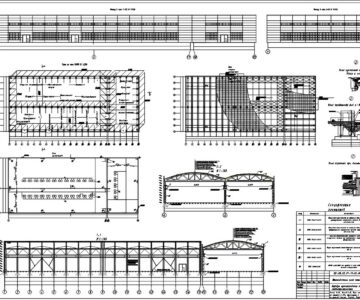

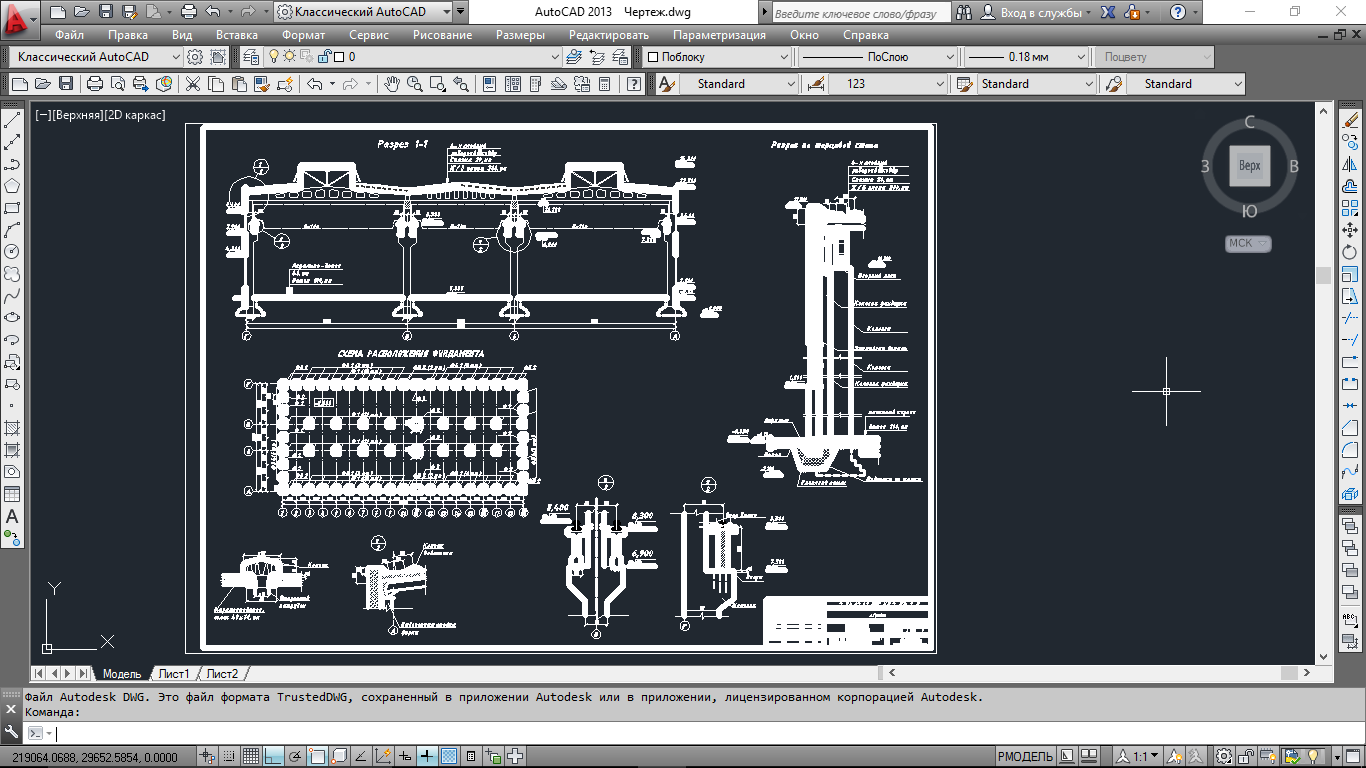

Состав: 2а листа + ПЗ (Фасад 1-19, схема расположения колонн и подкрановых балок,стропильных и подстропильных конструкций, плит покрытия, план кровли. Разрез 1-1 ,разрез по торцевой стене, схема расположения фундамента) Язык документа

Софт: AutoCAD 10

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Чертеж кузнечно-штамповочного цеха 3-х пролетного

Чертеж.dwg
Пояснительная.docx
