«Одноэтажное производственное здание в сборном железобетоне»

Поволжский государственный технологический университет
кафедра СКиВ
курсовой проект по дисциплине «Железобетонные и каменные конструкции»
тема: «Одноэтажное производственное здание в сборном железобетоне»
Йошкар-Ола 2017

Исходные данные:
1. Район строительства: г. Йошкар-Ола
2. Длина здания (м) 60
3. Пролет здания (м) 24
4. Шаг колонн (м) 6
5. Отметка верха колонны (м) 8.4
6. Вид стропильной железобетонной конструкции: ферма
7. Толщина утеплителя: 100 мм
8. Стены: перлитобетон толщиной 100 мм, ρ=300 кг/м3;
9. Высота проема окна: 1.2 м
10. Глубина заложения фундамента: 1.6 м
11. Условное расчетное сопротивление грунта (МПа) 0.18
12. Мостовые краны (два в пролете) 8 тс.

Содержание
1. Исходные данные………………………...……………………….........…3
2. Раздел 1. Определение характеристик района строительства….….......3
3. Раздел 2. Компоновка каркаса………………………………….…..........4
4. 2.1. Выбор конструктивных элементов здания…………………........…4
5. 2.2. Определение высоты стенового ограждения………………........…5
6. 2.3. Компоновка плана и разреза здания…….………………….….........6
7. Раздел 3. Статический расчет поперечной рамы……………….…........7
8. 3.1. Сбор нагрузок на поперечную раму…………………………......…7
9. 3.2. Определение усилий в поперечной раме………………….......…..20
10. 3.2.1. Определение геометрических и жесткостных характеристик рамы……………………………………………………………….…......20
11. 3.2.2. Усилия от постоянных нагрузок…………………………......….21
12. 3.2.3 Снеговая нагрузка............................................................................23
13. 3.2.4. Крановая нагрузка...........................................................................23
14. 3.2.5 Ветровая нагрузка............................................................................26
15. Раздел 4. Расчет колонны………………………………………......…..34
16. Раздел 5. Расчет внецентренно загруженного фундамента под колонну……………………………………………………………..........44
17. Раздел 6. Расчёт предварительно напряженной фермы покрытия пролетом 24 м.…………………................................…..………........….57
18. Список используемой литературы……………………..…….…......…71

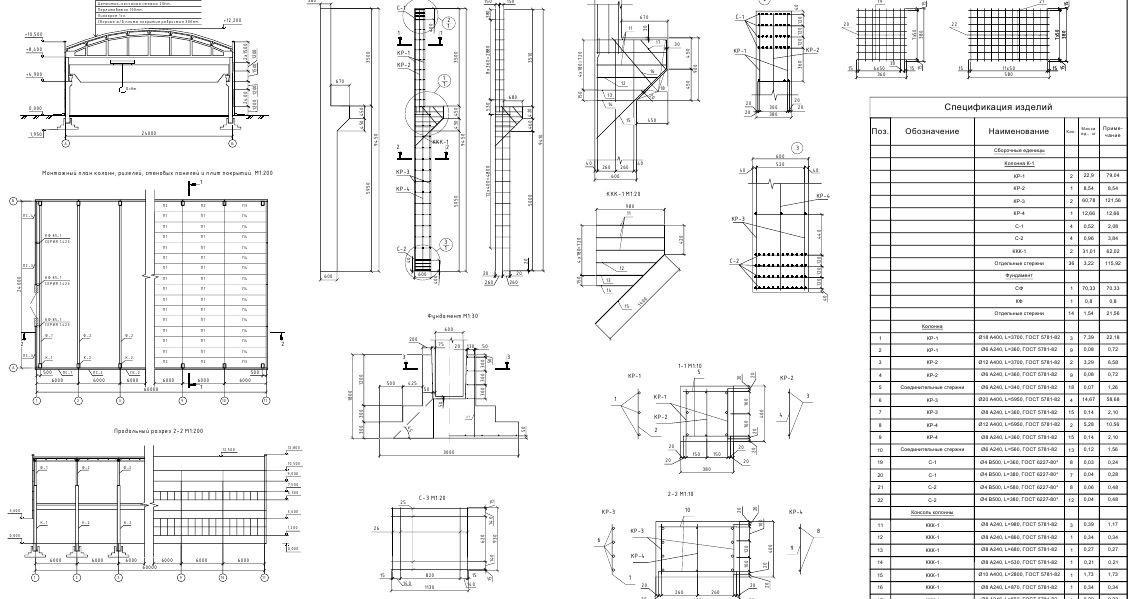

Состав: пояснительная записка, чертежи Язык документа

Софт: AutoCAD 2015

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / «Одноэтажное производственное здание в сборном железобетоне»

моя пояснилка.docx
Чертеж1.dwg
