Одноэтажное промышленное здание Мозырь, Гомельская область.

0
132
1962
9
0

Белорусско-Российский университет
Кафедра промышленное и гражданское строительство
Курсовая работа по дисциплине "Архитектура"
На тему: "Одноэтажное промышленное здание"
Могилев 2015

Курсовая работа по архитектуре состоит из 3-х листов формата А1
Место строительства: Мозырь, Гомельская область.
Сумма отрицательных среднемесячных температур -16.9°С.
Ветер: преобладающее направление за декабрь-февраль ЮВ.
Глубина промерзания: средняя из максимальных за год 68 см.
Тип грунта –супесь, подстилаемая на глубине 0,3-0,4м моренным песком.

Объемно-планировочное решение
Здание состоит из 4х цехов.
Пролёт А и В: ширина пролёта 24+24м, высота пролёта 16,8 м, длина пролёта 48м, шаг крайних колонн 6м, шаг средних колонн 12м, колонны двухветвевые сплошного сечения, в пролётах предусмотрена установка мостового крана грузоподъемностью 20т.
Пролёт С: ширина пролёта 18м, высота пролёта 6,0м, колонны стальные, длинна пролёта 84м, шаг колонн 6м, в пролёте предусмотрена установка кран-балки грузоподъёмностью 5т.
Пролёт D: ширина пролёта 30м, высота пролёта 15,2м, длина пролёта 48м, шаг колонн 6 м, колонны ж/б центрифугированные. Предусмотрена установка кран-балки грузоподъемностью 3т.
Размер здания на плане 66,65 м х 66,65 м.
Число этажей 1.



Дата
29.09.2016
Язык
Русский
Состав

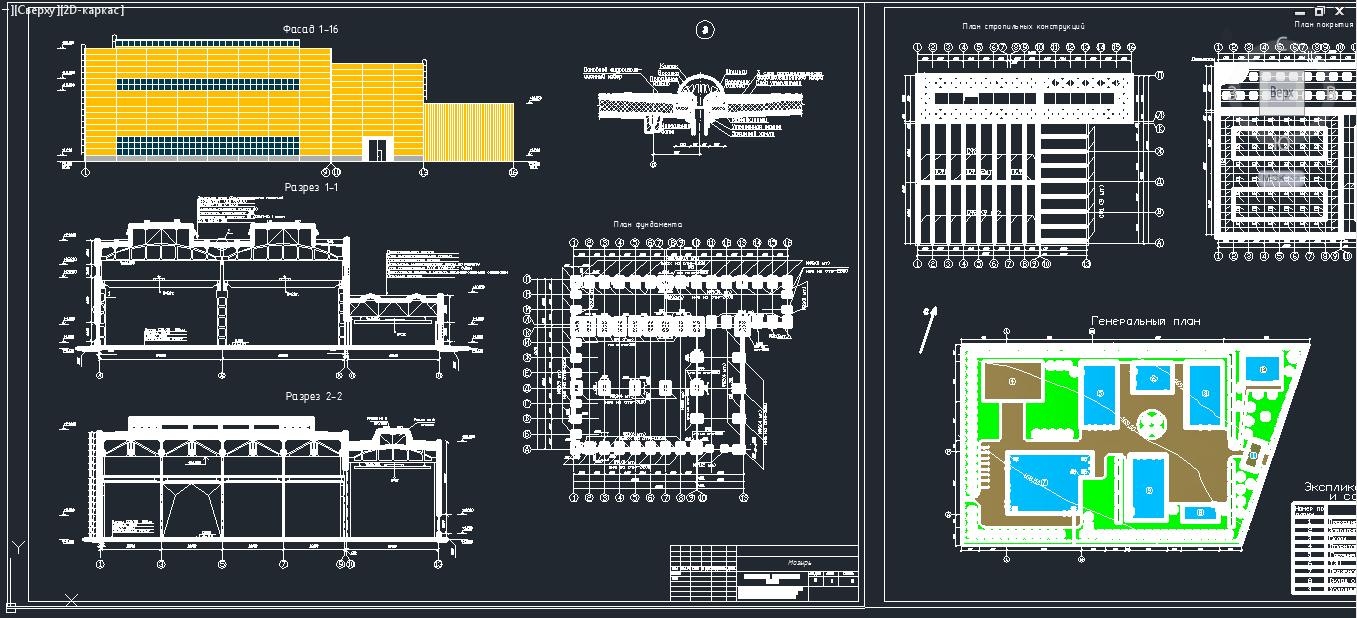

3 листа: План на отметке 0,000 (М1:200); Сечение 3-3 (М1:20); Узлы 1,2 (М1:20); Фасад 1-16 (М1:200); Разрезы 1-1 и 2-2; (М1:200); сечение 3-3 (М1:20); Узел 3; (М1:20); План фундамента (М1:400); План стропильных конструкций (М1:400); План покрытия (М1:400); План кровли (М1:400); Узел 4 (М1:20); Генеральный план
Софт
AutoCAD 2014 Как открыть?
Содержимое архива
  • Катя3.dwg
  • Записка.docx
