Одноэтажное промышленное здание (Отметка кранового рельса 10,1 м. Высота кранового рельса 0,15 м.)

Кубанский технологический университет
Кафедра промышленное и гражданского строительства
Курсовой проект по дисциплине "Железобетонные и каменные конструкций"
На тему "Одноэтажное промышленное здание"
Краснодар 2014

В данном проекте произведен расчет и подбор конструктивных элементов для одноэтажного промышленного здания.

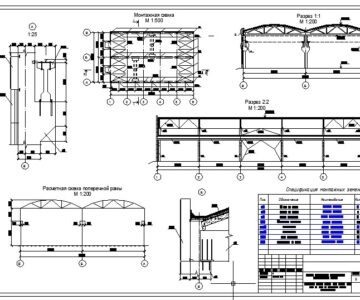

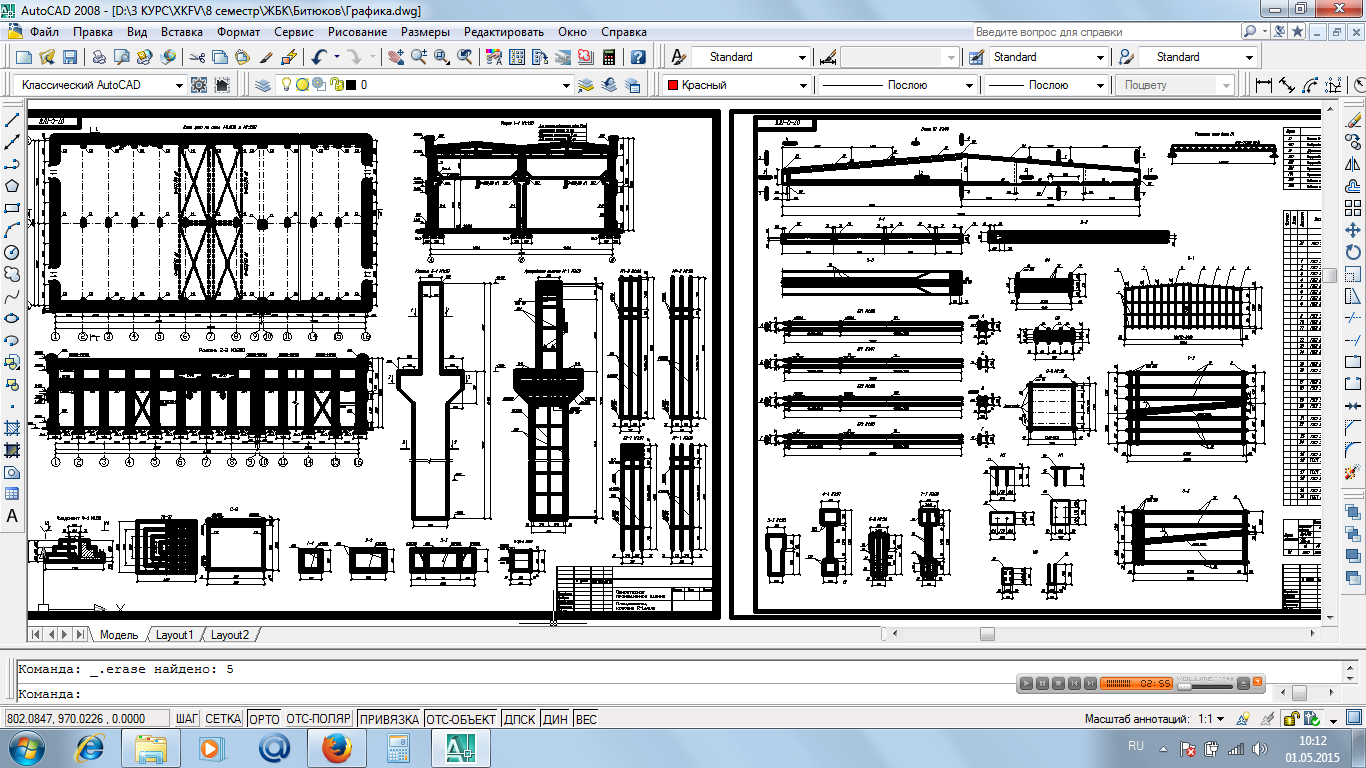

Курсовой проект содержит 2 листа А1 графической части, 58страниц пояснительной записки, содержащей 10 рисунков, 9 таблиц, 6 источников.

Содержание
Реферат…………………………………………………………………………………...4
Введение…………………………………………………………………………………5
1 Компоновка поперечной рамы одноэтажного промышленного здания......................6
2 Расчет преднапряженной двускатной балки покрытия …………………….………...8
2.1 Расчетные данные……………….……………………………..…………….………..8
2.2 Расчетный пролет и нагрузки…...…………………....................................................8
2.3 Предварительный подбор напрягаемой арматуры… ………….…………………12
2.4 Определение геометрических характеристик приведенного сечения………..…..13
2.5 Определение потерь предварительного напряжения……………………...………16
2.6 Расчет прочности по наклонным сечениям……….………..………………………19
2.7 Проверка прочности по нормальным сечениям……………………...……….……21
2.7.1 Стадия изготовления и монтажа……………………………………...…….……..21
2.7.2 Стадия эксплуатации……………………………………………………………….23
2.8 Расчет по образованию трещин……………………………………………………...24
2.8.1 Стадия изготовления………………………………..……………………………...24
2.8.2 Стадия эксплуатации…………………………………...…………………………..25
2.9 Расчет по раскрытию нормальных трещин…………………………………………26
2.9.1 Стадия изготовления и монтажа…………………………………………………..26
2.9.2 Стадия эксплуатации……………………………………………………………….28
2.10 Определение прогиба балки………………………………………………………..29
3 Статический расчет поперечной рамы……………………….……………………….35
3.1 Определение нагрузок на раму………………………………………………...….…35
3.2 Определение усилий в средних колоннах рамы………………..……………….…38
3.3 Определение усилий в крайних колоннах рамы………………..……………….…38
3.4 Усилия в колоннах рамы от постоянной нагрузки..……….………………………39
3.5 Усилия в колоннах рамы от снеговой нагрузки..…….………………………….…40
3.6Усилия в колоннах рамы от крановой нагрузки..……………………………….….41
3.7 Расчет на действие горизонтальной нагрузки..……….……..……………….….…41
3.8 Расчет на действие ветровой нагрузки..……………………………………………42
4 Расчет сплошной железобетонной колонны ……………….…..…….….……….….46
4.1 Данные для расчета………………………………………………….…….…………46
4.2 Расчет сечения 1-0 на уровне верха консоли……………………….…..…………..46
4.2.1 Расчет в плоскости изгиба………………...……………………….…..…………..46
4.2.2 Расчет из плоскости изгиба…………..…...……………………….…..…………..48
4.3 Расчет сечения 2-1……….……………………………………………..………….....48
4.3.1 Расчет в плоскости изгиба………………...……………………….…..…………..48
4.3.1 Расчет из плоскости изгиба………………...……………………….…..…………51
5 Расчет фундамента под двухветвевую колону……………………….………….…..52
5.1 Данные для расчета…………………………………………………………………..52
5.2 Определение геометрических размеров фундамента……………….……………..52
5.3 Расчет арматуры фундамента……………………………………….……………….53
Основные буквенные обозначения………………………………………………….56
Список использованных источников………………………………………………..58

В качестве несущей конструкции задана железобетонная двутавровая балка
пролётом 21 м, трапециевидным очертанием с постоянным уклоном (1:12).
Плиты покрытия предварительно напряженные железобетонные ребристые размером 3х6 м.
Подкрановые балки принимаем железобетонные предварительно напряжённые высотой 1 м. Наружные стены панельные навесные,
опирающиеся на опорные столики колонн на отметки 7,8 м. Стеновые панели и остекление ниже отметки 7,8 м также навесные, опирающиеся
на фундаментную балку.
Отметка кранового рельса 10,1 м. Высота кранового рельса 0,15 м.
