Основания и фундаменты экспериментального цеха

Юго-Западный Государственный Университет, кафедра ПГС,курсовая работа по дисциплине "Основания и фундаменты" на тему "Проектирование оснований и фундаментов промышленных и гражданских зданий в региональных инженерно-геологических условиях" , Курск 2019

Исходные данные курсовой работы: 3 листа, содержащие в себе план строительной площадки, таблицу физико-механических характеристик грунтов, план и разрез здания, таблицу собранных нагрузок на верхних обрезах фундаментов.
ИСХОДНЫЕ ДАННЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ
Номер схемы сооружения – 4.
План строительной площадки – №7.
Основные параметры здания
Район строительства – г.Ярославль
Функциональное назначение здания – промышленное здание.
Инженерно-геологические условия
В пределах застройки пробурены 3 геологических скважин, глубиной 15,0 м. Схема расположения скважин и инженерно-геологические разрезы представлены в задании курсового проекта.
Инженерно-геологическим разрезом вскрыты следующие напластования грунтов:
Н – насыпной слой, представленный культурным слоем.
ИГЭ-1 – песок буровато-серый.
ИГЭ-2 – супесь желто-бурая.
ИГЭ-3 – песок серый.
ИГЭ-4 –глина коричневая.
ИГЭ-5 супесь серовато-желтая.
Физико-механические характеристики грунтов представлены в таблице к заданию курсового проекта. Инженерные изыскания выполнены для пробы в 200 г. грунта.
Планировка территории выполняется срезкой насыпного слоя до абсолютной отметки +130,00 м в пределах пятна застройки здания, что соответствует относи-тельной отметке -0,150 м.
Привязка здания осуществляется по абсолютным отметкам буровых скважин после среза насыпного слоя.
Проектируемое сооружение состоит из двух частей – производственного одно-этажного здания и двухэтажного здания административно-бытового комплекса. За относительную отметку 0,000 м принята отметка чистого пола экспериментального цеха, что соответствует абсолютной отметке +130,150 м.
Планировка территории выполняется срезкой насыпного грунта до относительной отметки -0,150 м, что соответствует абсолютной отметке +130,000 м. Почвенно-растительный слой подлежит полному удалению с последующей рекультивацией.
Экспериментальный цех представляет собой производственное здание с самонесущими стенами, колоннами.
Вплотную к зданию цеха примыкает административно-бытовой корпус, представляющий собой четырех этажное каркасное здание с наружными несущими кирпичными стенами. Внутри АБК перекрытия опираются на сборные железобетонные колонны. В осях «1»-«4» расположен подвал, глубиной 2,5 м от уровня чистого поля.

Содержание
1.Основная часть
Пояснительная записка 33 листа, в которой произведен расчет фундаментов 2 типов: мелкого заложения и свайные, произведен расчет осадок фундаментов.
2.Заключение
3.Список использованной литературы

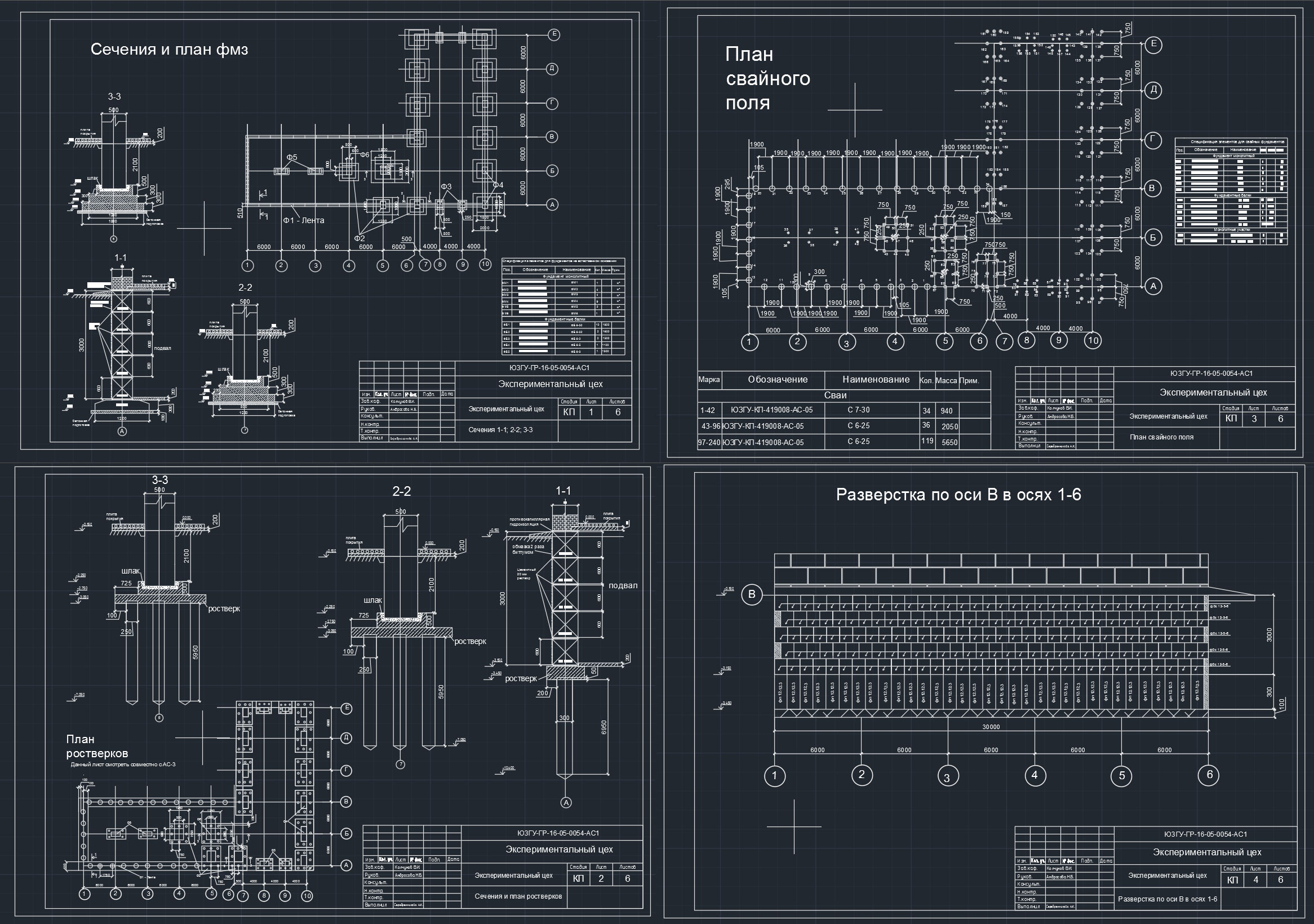

Графическая часть курсовой работы включает в себя 6 листов: 1)разрезы и план фундаментов мелкого заложения(столбчатый стаканного типа, ленточный), 2) разрезы свайных фундаментов и план ростверка,3) план свайного поля,4)разверстка фмз,5) разверстка свайного фундамента,6) геологический разрез

Состав: План фмз,план ростверков,разрезы,спецификации,план свайного поля,разверстки,геологический разрез Язык документа

Софт: AutoCAD 2019
