Проектирование и расчет фундаментов промышленных зданий

Санкт-Петербургский государственный архитектурно-строительный университет
Кафедра геотехники
Дисциплина: Основания и фундаменты
На тему: «ПРОЕКТИРОВАНИЕ И РАСЧЕТ ФУНДАМЕНТОВ ПРОМЫШЛЕННЫХ ЗДАНИЙ»
Санкт-Петербург 2018

Исходные данные: Схема 5. Экспериментальный цех
Вариант нагрузок: Четный
Место строительства: г. Вологда
СОДЕРЖАНИЕ
1. Исходные данные 2
Экспериментальный цех. 2
3. Расчетные характеристики физико-механических свойств грунтов. 4
1.2. Нормативная глубина сезонного промерзания грунта 6
1.3. Расчетные сопротивления грунтов 6
РАЗДЕЛ 2. Конструктивные особенности здания и характер нагрузок. 9
РАЗДЕЛ 3. Разработка вариантов фундамента 10
3.1. Фундамент на естественном основании 10
1. Определение типа фундамента и глубины его заложения 10
Условия глубины заложения фундамента: 10
2. Определение значения расчётного сопротивления R, кПа, на уровне заложения подошвы фундамента при b=1 м: 10
3. Определение ориентировочной площади подошвы фундамента А,м2 11
4. Проектирование конструкции фундамента 12
5. Вычисляем расчетное сопротивление грунтового основания фундамента R, кПа, с учетом принятой ширины. 12
6. Сбор нагрузок, передаваемых на основание 13
7. Определение давления по подошве фундамента 13
9. Расчет значения конечной осадки s, мм, фундамента методом послойного суммирования 15
10. Вычисляют объемы работ и затраты на возведение фундамента 18
2.Свайный фундамент 19
3. Фундамент на искусственном основании 28
1. Назначаем разновидность песка и его плотность сложения в теле подушки 28
2. Глубина заложения подошвы фундамента 28
1.Определение предварительной площади подошвы фундамента, А, м2 28
2. Проектирование конструкции фундамента 28
3.Вычисляем расчетное сопротивление грунтового основания фундамента R,кПа, с учетом принятой ширины подошвы 29
4.Сбор нагрузок, передаваемых на основание 29
5.Определение давления по подошве фундамента 30
6.Выбор толщины подушки hп , м 31
8.Подбор ширины песчаной подушки bп , м, на отметке ее подошвы 32
9.Расчет значения конечной осадки s, мм, фундамента методом послойного суммирования 32
РАЗДЕЛ 4. Конструирование и расчет фундаментов сооружения 35
РЕКОМЕНДАЦИИ ПО ПРОИЗВОДСТВУ РАБОТ 72

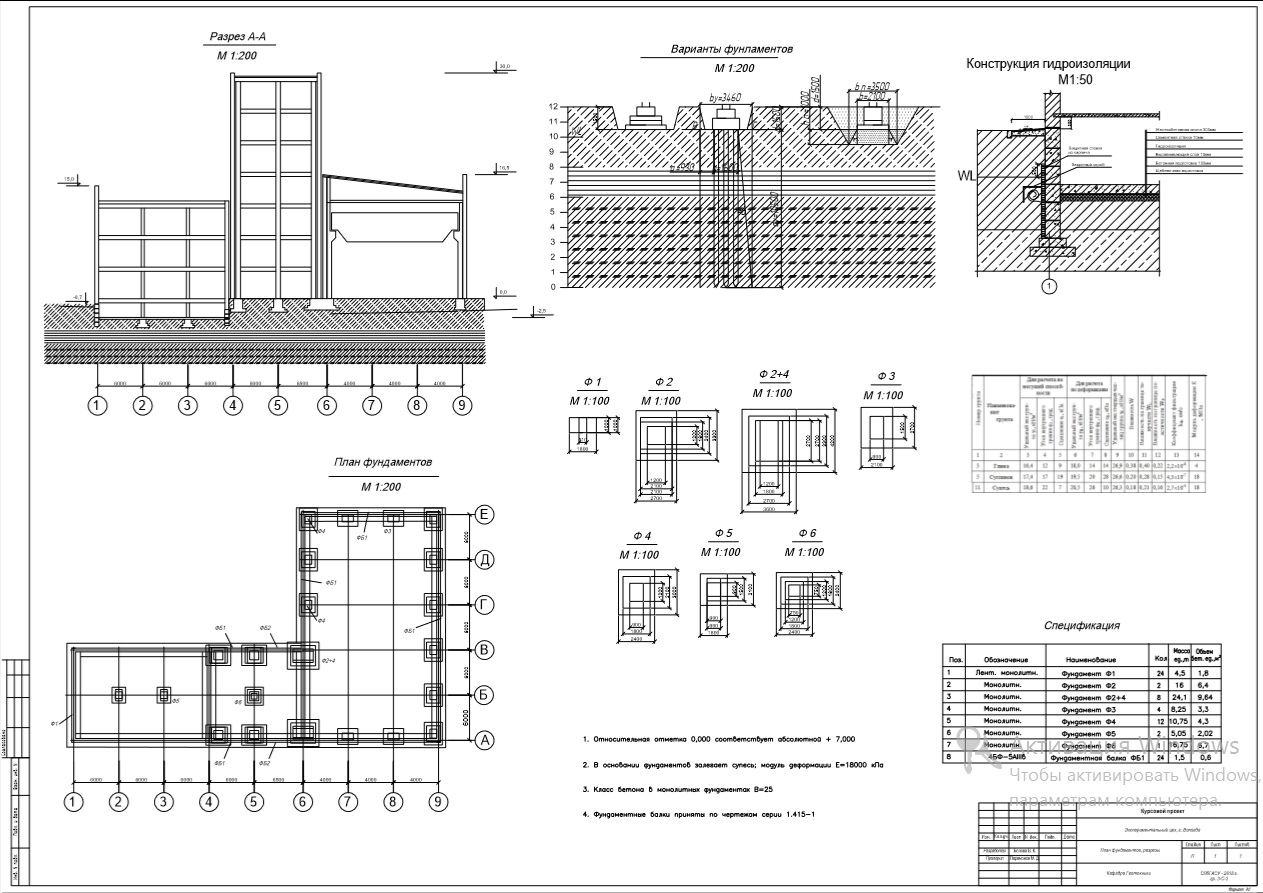

Состав: План фундаментов, разрезы, конструкция гидроизоляции, варианты фундаментов, спецификация Язык документа

Софт: AutoCAD 2016
