План промышленного здания

Санкт-Петербургский Горный университет
Кафедра Строительства горных предприятий и подземных сооружений
Прикладная информатика
Тема: "Конструирование сборного каркасного здания промышленного типа"
Санкт-Петербург, 2018

Здание состоит из 2 пролётов, размерами:
- ширина пролётов, м: В1 =24, В2 =15;
- высота пролётов, м: Н1 =12; Н2 =10;
- длинна пролётов, м: L1 =28; L2 =28;

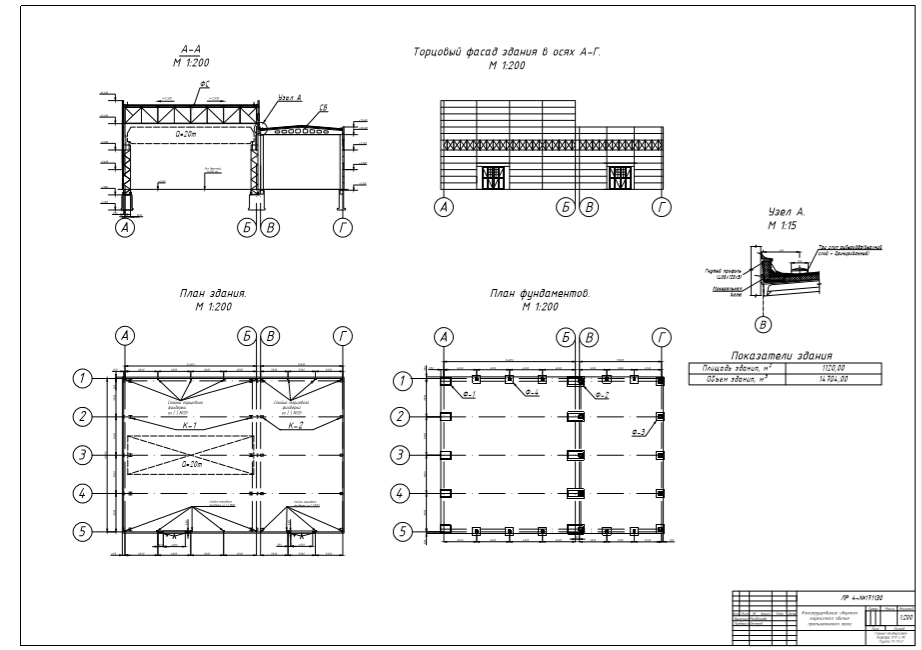

Состав: План здания и фундаментов (М 1:200), поперечный разрез здания (М 1:200 или М 1:400), один узел, показатели здания Язык документа

Софт: AutoCAD 2017

Файлы:
план здания.dwg
